Правила армування газобетону: все, що потрібно знати

Армування газобетону – це технологічний прийом, який передбачає заходи щодо зміцнення споруд, що зводяться з пористого матеріалу. У момент висихання кладки, і під впливом змінних навантажень в період експлуатації, можуть відбуватися процеси, що викликають деформацію – зсув або усадку будівлі.

Технічно правильне армування кладки з газобетону дозволяє захистити конструкцію від появи подібних дефектів.

Огляд

Автоклавний газобетон є представником групи легких газобетонів, отриманих в результаті ряду складних виробничих процесів:

1. Змішування вапна, кварцового піску, гіпсу, цементу і води.
2. Формування готової суміші.
3. Нарізка блоків за розміром шляхом струнного різання.
4. Автоклавна обробка виробів, що дозволяє отримати матеріал із заданими властивостями.

Вироби з газобетону мають такі переваги:

• невелика об’ємна вага (400-600 кг/м3), що знижує навантаження на фундамент будівлі;
• за своєю екологічністю вироби з пористого бетону не поступаються дереву, але на відміну від нього не схильні до гниття;
• оптимальний розмір блоків дозволяє в кілька разів збільшити швидкість кладки і значно знизити трудомісткість процесу;
• невелика товщина швів (до 3 мм) – кладка здійснюється за спеціальним клейовим складом;
• низька теплопровідність;
• морозостійкість F25 і вище;
• хороша звукоізоляція (Rw = 43-58 дБ);
• стійкість до високих температур (до 1000 ° С);
• паропроникність;
• легкість в обробці – розкрій матеріалу можна провести звичайною ножівкою по дереву.

Недоліки:

1. Високе водопоглинання, що ускладнює проведення оздоблювальних робіт, пов’язаних з мокрими процесами (швидке висихання поверхні – поява тріщин).
2. Низька стійкість до механічних впливів. Навіть невеликий осад фундаменту може стати причиною утворення тріщин на фасаді будівлі.

Один із способів захисту конструкцій з пористих матеріалів від перерахованих вище дефектами є армування газобетонних блоків.

Наскільки ефективний цей процес і які методи посилення існують в сучасному будівництві, буде розглянуто далі в даній публікації. А щоб наочно уявити, як армувати газобетон, і зрозуміти, які сюрпризи можуть виникнути в момент роботи, рекомендуємо подивитися відео в цій статті.

Армування кладки – особливості

Для початку розглянемо зрізи газобетонної кладки, які в обов’язковому випадку необхідно зміцнити при зведенні стін будівлі з газобетону, це:

1. Перший ряд кладки зовнішніх стін конструкції (кладка рулонна сітка або армуюча стрічка для газобетону).
2. Кожен четвертий ярус (арматурні прути).
3. Перемички для віконних і дверних прорізів (арматурний каркас).
4. Верхній пояс армування кладки на рівні підлог (армуючий каркас).
5. Армування перегородок з газобетону (сітка кладочна або перфорована стрічка).
6. Зміцнення кладки фронтонів.

Матеріали

Армування кладки газобетону виконується декількома способами. Основний метод полягає в зміцненні несучих стін за допомогою сталевої гарячекатаної арматури періодичного профілю AII, AIII. Випускається в бухтах або вимірювальних штангах по 6-12 м.

Він являє собою рифлений профіль з двома поздовжніми ребрами жорсткості. Маса одного метра становить 6,3-7,9 кг.

Для в’язання каркасів перемичок і пристрою верхнього ременя армування додатково використовується низьковуглецева арматура ВР-1 і м’який в’язальний дріт 0,8-1,2 мм.

Низьковуглецева арматура VR–1

У деяких випадках з метою економії матеріальних ресурсів допускається використання склопластикової (композитної) арматури однакового діаметру.

Армування скловолокном

Ціна і невелика вага профілю обумовлюють його широке застосування при виконанні робіт з кладки з газобетонних блоків.

Основним недоліком композитної арматури є:

• стійкість до низьких температур;
• неможливість шатунів зварюванням;
• не гнеться.

Тому в будь-якому випадку армування кладки з газобетонних блоків, по кутах несучих стін, необхідно проводити сталевою арматурою.

Для армування першого ряду блоків зазвичай використовується сітка оцинкована Ø 3 мм, з розміром осередків 50х50 мм. Застосування сітки можливо, якщо кладка здійснюється на цементно-піщаному розчині, так як товщина шару клейового складу становить 2-3 мм, а армування таким матеріалом збільшить кладочний шов ще на 3 мм.

Стрічка для армування газобетону

Альтернативою сітчастої і склопластикової арматури може послужити армуюча перфорована стрічка. Він являє собою смугу з оцинкованої сталі товщиною 4-8 мм і шириною 25-100 мм. Випускається в бухтах.

Технологія армування така ж, як і при використанні арматури, за винятком кладки. Смуги укладаються на клей або скріплюються саморізами до газобетонної кладки.

Армуюче стрічка в основному використовується, коли необхідно армувати фронтон газобетоном або укладати міжкімнатні перегородки.

Оснащення

Для виконання робіт з армування газобетонних стін знадобляться такі інструменти і пристосування (див. Таблицю):

Ім’я	Опис
Ножівка для різання блоків
Пристрій для різання борозен в гіпсобетонних блоках
Верстат для різання арматури
Гибочний верстат для виготовлення додаткових елементів з арматурних прутів (кутів стін)
Гачок для в’язання дроту	Гачок для фіксації армуючих рам з в’язального дроту
Рулетка для точних вимірювань
випробування рибалки
Рівень для контролю установки каркасів

Порядок проведення робіт

Як армувати газобетонну кладку, щоб отримати найбільший ефект і забезпечити будівлі високу міцність і довговічність?

Розглянемо докладно кожне з положень арматури, необхідних для подальшої економної експлуатації власного будинку.

Кладка зовнішніх стін і перегородок

Армування першого ярусу кладки своїми руками виконується сталевими прутами Ø 8 мм в два ряди. Якщо товщина стінки 200 мм, то досить одного.

По всій довжині стін за допомогою ляпаса прорізаються дві суцільні паралельні борозни.

Глибина канавки дорівнює діаметру використовуваної арматури. По кутах страбелі закруглені в радіусі. Відстань від покладеної борозни до зовнішніх країв блоку не повинно бути менше 6 мм (див. Фото).

Підказки: якщо армування виконується одним стрижнем, то вал повинен розташовуватися по центру, а фіксація стиків прутів може виконуватися зварюванням або за допомогою в’язального дроту

Нарізані борозни звільняють від сміття, зволожують і наполовину заповнюють розчином або клеєм.

Потім арматура вдавлюється в розчин так, щоб вона повністю виявилася в отворі. Зверху накривають шаром розчину, згладжують кельмою, і продовжують укладання наступного ряду. Таким способом необхідно армувати кожен четвертий ряд кладки.

Після досягнення потрібної висоти, щоб відкрити віконні прорізи, попередній ряд (під вікном) на ширину майбутньої конструкції зміцнюють арматурними прутами. Довжина відрізків повинна бути на 50 см більше ширини отвору.

Армування перегородок з газобетону і фронтонів покрівлі здійснюється сіткою кладки або перфорованою стрічкою.

Перегородки з армування газобетону

Для з’єднання сітки або стрічки з несучими стінами (перегородками) або з підставою даху (фронтонами) використовуються дюбелі або саморізи відповідно.

Кріплення перегородки до несучих стін

Встановіть перемички

Стандартний збірний брусок

Залізобетонні перемички можуть бути двох видів – це готові, заводські вигадки і перемички, зібрані на будівельному майданчику.

Перемички, армовані газобетоном

У зібраному вигляді – адже для виготовлення перемичок знадобляться U-блоки і армуючий каркас. П-подібні блоки – це частини незнімної опалубки з газобетону. Клас бетону і діаметр арматури для заливки опалубки підбираються з урахуванням проектних навантажень і особливостей регіону, де ведеться будівництво.

Конструкція для укладання каркаса

Армовані перемички з газобетону виготовляються наступним чином – інструкція:

1. Виміряйте потрібну довжину перемички.
2. Зібрати і склеїти блоки між собою; дочекатися їх висихання.
3. У отвір, де буде встановлюватися перемичка, ставимо опору з допоміжного матеріалу (страховку), а зверху укладаємо клеєну перемичку (U-блоки).
4. Усередині незнімної опалубки встановлюємо підготовлений арматурний каркас і заливаємо бетонну суміш.
5. Набравшись сил, зніміть опору. Використання.

Як поставити фронтон з газобетону?

20 березня 2020, Вася

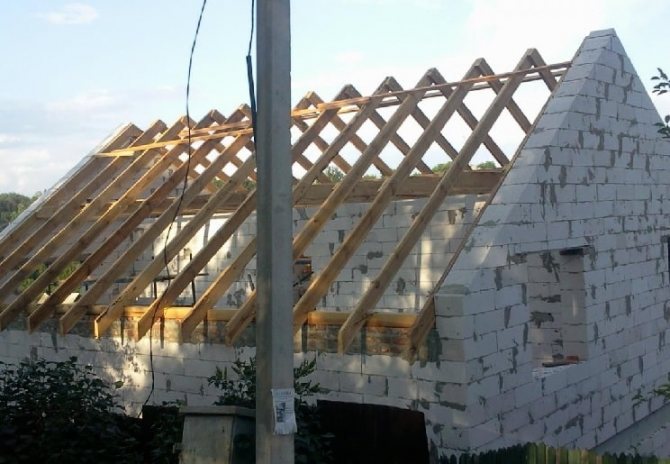

Наші сусіди побудували будинок такого типу – розкладали його блоками, фронтон теж блоковий, почали встановлювати кроквяну систему, і в той день вітер був сильний. Фронтон не витримав такого тиску і впав, тому раджу стежити за прогнозом погоди. А ще раджу прибити бруски для жорсткості. Як варіант, можна поролоть навіть під час монтажу перших крокв для кращої стійкості.

Всю систему вам доведеться кріпити через мауерлат, а він в свою чергу кріпиться за допомогою анкерів. Що стосується ременя підсилення, то я не зовсім впевнений, чи потрібен він, тому що навіть не бачив його. У сусіда навіть зайвої арматури не було. Або підкріплення відбувалося тільки на фундаменті, або фронтон був посилений, коли мене не стало.

Якщо чесно, я більше звик бачити дерев’яний фронтон, але багато хто віддає перевагу блоковому фронтону – тут питання тільки в ціні, адже міцності обох буде досить, просто домагаються її по-різному.

Фронтоном називають торцеву частину даху, розташовану між скатами. Не буду сперечатися, що зробити фронтон своїми руками нескладно, але повірте, таке завдання цілком під силу звичайному домашньому майстру. Не вдаючись в архітектурні тонкощі, ми крок за кроком розберемо технологію зведення фронтону двосхилим даху для будинку з газобетону, плюс наведу простий розрахунок цього сектора покрівельної конструкції.

Верхня частина фасаду, «затиснута» між площинами скатів даху, називається фронтоном.

Крім двосхилим конструкції з двома фронтонами, є ще багатотонна або трилінійна дах, кроквяні системи там різні, але техніка облаштування фасадів, в залежності від їх кількості, не змінюється.

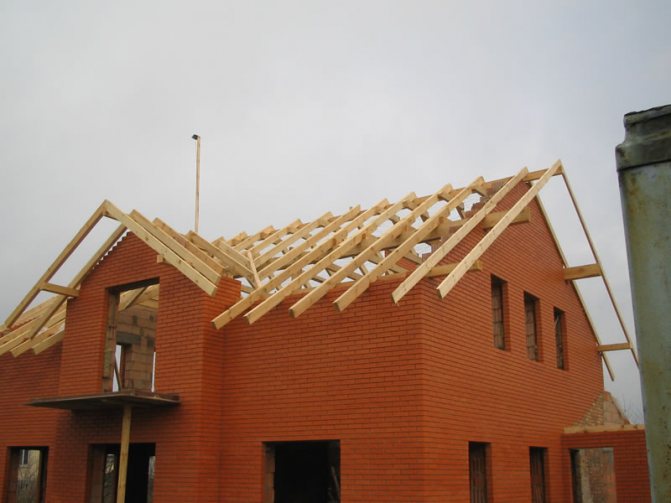

Трилінійна дах з торців влаштовується так само, як і двосхилий.

Коротко про

Фронтони

Часто ця частина фасаду будівлі в приватних будинках має форму рівнобедреного трикутника, але іноді вершина трикутника може бути зміщена в бік однієї зі стін, а в деяких мансардних конструкціях фронтон може бути багатокутним.

З чого роблять фронтони?

Фронтон може мати різну форму.

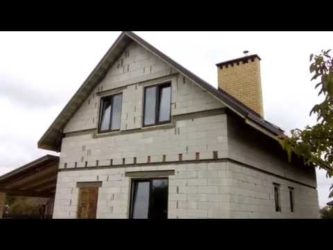

• В основному такі конструкції відрізняються матеріалом, з якого виготовлені стіни. Так що будинок, побудований з блоків, найчастіше обладнується таким же фронтоном. Таке рішення набагато простіше, як з точки зору технології будівництва, так і з точки зору проектування;

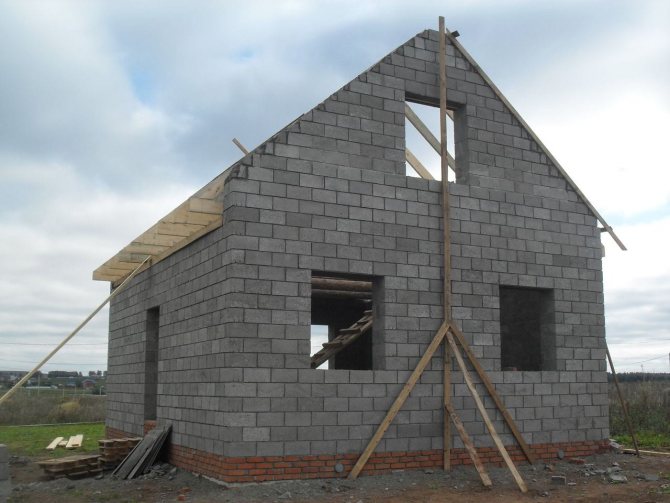

У блок-хаусах верхню частину простіше викласти з тих же блоків.

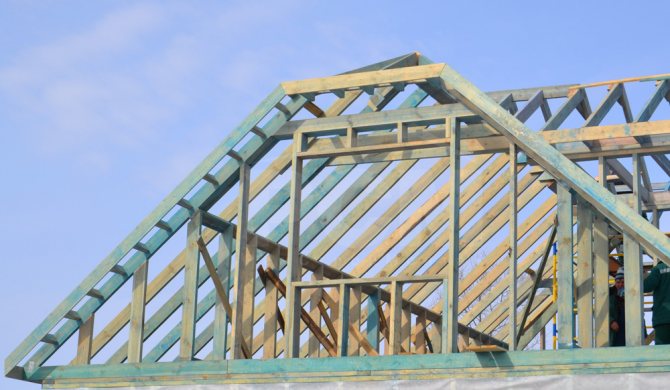

• Так звані рубані фронтони монтуються в будинках з округлих колод або брусів. Облаштування двосхилим стіни з закругленою колоди вважається найвищим показником майстерності серед професіоналів. З брусом трохи простіше, але в будь-якому випадку без підготовки братися за нього не варто;

Розрахунок площі фронтону

Визначення площі фронтону переслідує дві мети:

• розрахувати обсяги закупівлі матеріалів;
• оцінити навантаження на фундамент (для масивних фронтонів).

Для розрахунку потрібно визначити висоту даху і її конструкцію. Розглянемо обидва пункти докладно.

Висота даху

Очевидно, що висота даху – це ще й висота фронтону. Вибирають його з урахуванням двох факторів.

1. Необхідна кількість простору під дахом. Якщо мансарду планується використовувати в якості мансарди, коник слід підняти над стелею мансарди на висоту 2,5 м і більше. Якщо горище безлюдне, досить буде висоти 1,5 м. Без особливих причин не варто «тягнути» дах вгору, так як це підвищує її парусність.
2. Екстер’єр будинку. Дах – важливий елемент архітектури, тому потрібно оцінити, як вона буде виглядати на тій чи іншій висоті на тій чи іншій споруді. Ексцеси небажані як в більшу, так і в меншу сторону. У першому випадку здається, що гігантська дах сплющила будівлю, а в другому весь будинок в цілому здається занадто присадкуватим.

Якщо обидва ці фактори не мають значення, на перший план висувається потрібний ухил. При цьому висота визначається за формулою Н = 0,5 · B · tg a, де B – ширина будинку, тобто довжина стіни, на якій зведений фронтон, tg a – тангенс кута нахилу щодо горизонту.

Форма

Гейбл

Форма фронтону залежить від конструкції даху. Він може бути трикутним, трапецієподібним і п’ятикутним.

Трикутний

Трикутна форма зустрічається з прямими схилами, що сходяться у вузла хребта. Є два варіанти:

• симетрична покрівля – скат мають рівний ухил і довжину, фронтон має форму рівнобедреного трикутника;
• асиметрична покрівля – коник зміщений в сторону, скат має різний ухил, форма фронтону являє собою трикутник зі сторонами різної довжини.

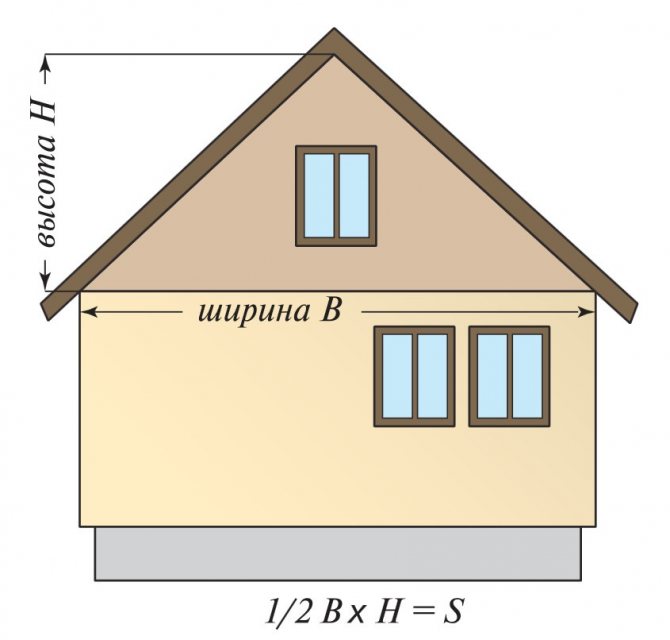

В обох випадках площа фронтону розраховується за формулою S = 0,5 · B · Н, де В – ширина будинку (довжина стіни під фронтоном), Н – висота даху.

Площа трикутного фронтону залежить від його висоти і ширини будівлі

Трапецієвидні

Трапецієподібні фронтони будуються на напівшвидкому даху. Їх площа розраховується за формулою S = 0,5 · (В + С) · Н, де B і H – ширина будинку і висота даху, а C – ширина стегна.

П’ятикутний

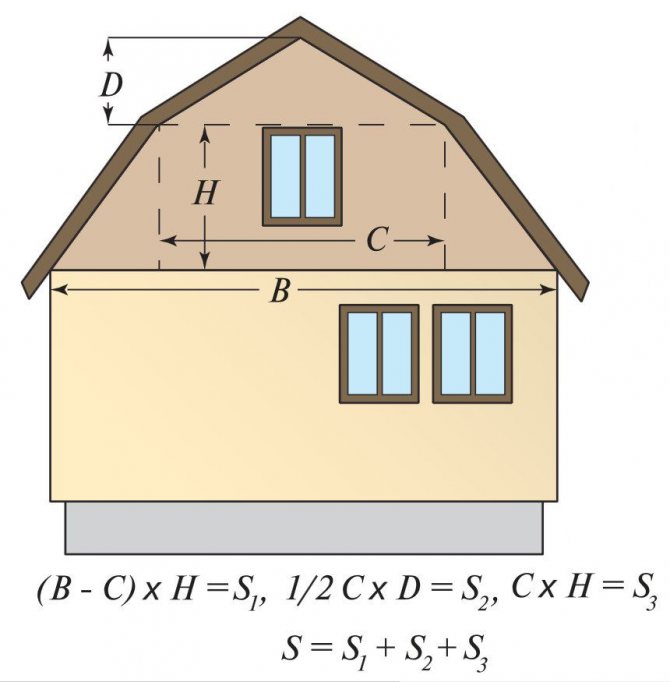

Дах з п’ятикутним фронтоном називається розбитою. При установці горищ такі конструкції зводяться найчастіше. Кожен схил складається з двох частин: верхньої похилої і нижньої з більш крутим ухилом. Щоб визначити площу фронтону, виконують такі дії:

• через точки розриву схилів проводять горизонтальну лінію, ділячи фронтон на трапецієподібний і трикутник;
• розрахувати площу кожної з цифр за наведеними вище формулами;
• підвести підсумок.

П’ятикутний фронтон можна розділити на кілька простих форм і потім скласти їх ділянки
