Тепловий насос для гарячої води

Тепловий насос DanHeat AVH-12-V1DB

Тип: Санітарний / Побутовий

Потужність нагріву: 1,45 кВт

КС: ≥3.6

Номінальна температура води: 60 °C

Діапазон робочих температур: -20 ~ 43 ° C

Компресор: Роторний

Холодоагент: R134a

Напруга живлення/ частота / кількість фаз: 220-240 ~ / 50 / 1

Функції:

Використовується екологічно чистий фреон: R134A. Температура вихідної води: 38 °C ~ 70 ° C. Змійовик конденсатора обмотується на зовнішній стороні резервуара. Мультизахист: клапан PTR, подвійний захист від високої температури води (ручний і автоматичний).Автоматичний вибір режиму.

Функція автоматичного знезараження гарячої води.Чотириходовий клапан для автоматичного розморожування.Замкнута схема холодоагенту, для зручності монтажу. Дружній РК-дисплей для зручної взаємодії.

Тиск повітря 15 Па на виході дозволяє встановити повітроводи довжиною до 5 метрів.

Інструкція по тепловому насосу для гарячої води. Все-в-одному.

Накопичувальний підлоговий водонагрівач D&s OKDC 190, працює за принципом рекуперації тепла і призначений для підігріву води для гарячого водопостачання в міській квартирі, заміському будинку або громадському приміщенні. Він має досить високий коефіцієнт продуктивності і дві системи обігріву накопичувального бака, ємністю 190 літрів.

Одним з них є тепловий насос, який використовує теплову енергію навколишнього повітря, що дозволяє нагрівати воду до 55 ° С. Ще одна система – електричний нагрівальний елемент, який нагріває воду швидше і вже до 65 ° С. Робота в режимі теплового насоса дозволяє істотно економити електроенергію.

Прилад здатний швидко і безпечно нагрівати воду в достатній кількості для забезпечення однієї або декількох точок відбору проб, навіть якщо вони розташовані в різних місцях.Таким чином, можна одночасно мити посуд на кухні і, наприклад, приймати душ у ванній.Зовнішній вигляд водонагрівача має нейтральний дизайн, що не псує інтер’єр.

терморегулятор, який можна запрограмувати на цілий тиждень, магнієвий анод, що запобігає корозії всередині бака.

Кондиціонер + бак для гарячої води. Тепловий насос з баком котла. Огляд бака водогрійного котла в поєднанні з тепловим насосом «повітря-вода». Підключення, зняття показань, ефективність системи.

Пристрій

Водонагрівач D&s являє собою округлий сірий корпус розмірами 1545х690х690 мм, виготовлений з оцинкованої високоякісної листової сталі з надійним порошковим покриттям, що захищає його від корозії. На передній частині шасі розташовані органи управління з рідкокристалічним дисплеєм, який відображає стан системи. Тепловий насос і електричний нагрівальний елемент включаються окремо.

Актуально: Перевірка тестером опору та інших показників роботи тіна

Температура нагріву води регулюється в межах 25-55 ° С (з активним електронагрівачем до 65 ° С).У разі є накопичувальний бак, що містить 190 літрів води. Він Виготовлений з високоякісної сталі і покритий спеціальною міцною емаллю, що підвищує її довговічність. Витрата на підігрів води і охолодження приміщень становить 400 Вт, при цьому потужність обігріву складе 1, 45 кВт.

, також всередині бака знаходиться електричний нагрівальний елемент трубчастого типу, потужністю 3 кВт, а також магнієвий анод, що запобігає руйнівну дію корозії. Бак має надійну і якісну теплоізоляцію, що підвищує енергоефективність заводу в цілому.

У просторі між верхньою частиною бака і корпусом знаходиться система теплового насоса, яка акумулює теплову енергію з навколишнього повітря і передає її в накопичувальний бак по контуру опалення. Тепловий насос складається з вентилятора, компресора, випарника і контуру, що містить холодоагент типу R134a (фреон).

Контури нагріву і випаровування з’єднані теплообмінником.

У нижній частині корпусу розташовані патрубки для підключення пристрою до мережі холодного водопостачання, а у верхній частині – для зливу гарячої води. На лінії вхідного патрубка встановлюється очисний фільтр.

Принцип роботи

Завдання теплового насоса – відкачати зайву теплову енергію з нагрітого повітря приміщення. Вентилятор проганяє це повітря через випарник, оснащений ребрами, змушуючи його нагріватися. Холодоагент, який спочатку є рідким, потрапляючи в випарник, починає кипіти і перетворюється в пар, поглинаючи, в той же час спека.

Ця пара стискається компресором, в результаті чого його температура підвищується до 65 ° С. За допомогою теплообмінника тепло передається воді з контуру опалення накопичувального бака, в результаті чого вміст останнього може нагріватися до 55 ° С. Робота теплового насоса контролюється електронною системою.

Скидання тиску завершує цей процес, і вже рідкий фреон знову потрапляє у випарник. Цикл поновлюється. Ця система дозволяє, витрачаючи трохи більше 400 Вт електроенергії, виробляти майже 1850 Вт тепла. Цим пояснюється висока енергоефективність пристрою D&s 190 (коефіцієнт корисної дії близько 4 по нормі EN255).

Актуально: Чи повернуть завдаток, якщо відмовитись купувати квартиру?

Зручна і технологічна конструкція забезпечить найбільшу кількість води, нагрітої до постійної температури. Програмований терморегулятор дозволяє встановлювати межі нагріву води від 25 до 55 ° С (або до 65 ° С в режимі електронагрівача).

Ключові переваги
Основні переваги накопичувального водонагрівача D&S складаються з його технічних можливостей. До них відносяться:  Можливість підключення і обслуговування як однієї, так і декількох точок відбору гарячої води. Основний нагрів води в пристрої проводиться в результаті роботи теплового насоса, основним джерелом енергії для якого є тепло навколишнього повітря.

Це серйозно підвищує енергоефективність установки. Якщо вам потрібен більш швидкий і сильний нагрів води, ви можете використовувати вбудований електричний нагрівальний елемент. Управління пристроєм просте і доступне. Є регулятор температури, а також кнопки включення і виключення, додаткова кнопка управління нагрівом. Стан пристрою буде відображатися дисплеєм.

 Наявність програмованого на кілька днів термостата дозволить користувачеві менше уваги приділяти агрегату. Високотехнологічна обробка поверхні резервуара, а також наявність активного магнієвого анода, дозволить запобігти руйнівному впливу корозії і продовжити термін служби.

 охолоджує приміщення в жарку пору року

 Екологічно чиста і надійна теплоізоляція дозволяє зберігати зберігається тепло протягом тривалого часу і економити електроенергію.

Рис. 1. Тепловий насос "повітря-вода" для ГВП

Опалення гарячої води за допомогою теплового насоса за експлуатаційними витратами схоже з опаленням за допомогою сонячних колекторів, але інвестиції в сонячну систему зазвичай в два рази вище, ніж в ТН для ГВП. Для його установки необхідно підключити до агрегату трубопроводи холодної і гарячої води і включити його в розетку. Тепловий насос для ГВП - це гаряча вода протягом усього року.

Рис. 2. ТН для ГВП в поєднанні з котлом (газ, електроенергія, тверде паливо)

Крім простоти установки і обслуговування, є можливість віддаленого управління зі смартфона або комп'ютера. «Онлайн» -контроль за станом обладнання дозволяє контролювати технічні параметри і діагностувати несправність ще до її появи.

Рис. 3 Тепловий насос для ГВП в поєднанні з сонячним колектором

Нижче наведено кілька можливих схем підключення зовнішніх джерел для нагріву гарячої води, управляти якими можна за допомогою автоматики TN Kronoterm. На рис. Вказується 2-4:

Запірний клапан;
Редукційний клапан тиску;
Зворотний клапан;
Запобіжний клапан;
Розширювальний бачок;
Зливний клапан;
Циркуляційний насос;
Пристрій генератора;
Котел;
Буферна ємність;
Колектори сонячної енергії;
dT — Диференціальний термостат.

Теплові насоси з джерелом повітря стануть «серцем» всієї системи ГВП, яку можна послідовно модернізувати, збільшити функціональність і підключити інші теплогенератори, використовуючи як традиційні, так і поновлювані джерела енергії.

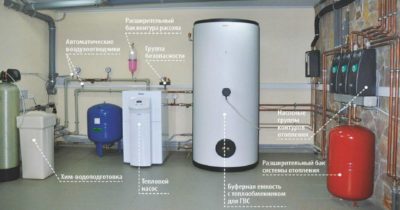

Рис. 4. TH "повітря-вода" в поєднанні з акумуляторним баком

Порівняння експлуатаційних витрат і терміну окупності теплового насоса гарячої води:

Варіант 1.

Підготовка води для санітарних потреб за допомогою електричного бойлера потужністю 16 кВт і котла непрямого нагріву об'ємом 2000 літрів.

Варіант 2.

Підготовка ГВП з чотирма кронотермами WP4 LF-502 TN з ємністю бака по 450 літрів кожен і загальною тепловою потужністю 16 кВт. Споживана електрична потужність становить 4 кВт.

Час роботи обладнання для приготування гарячої води займе 12 годин на добу. Тариф на електроенергію – 2,20 грн/кВт-год

Вартість «Варіанту 1» становить 130 000 грн.

Вартість «Варіанту 2» становить 420 000 грн.

Річне споживання електроенергії для варіанту 1 становить:

12 годин x 365 днів = 4,380 годин
4380 год х 16 кВт = 70 080 кВт*год/рік x 2,20 грн = 154 176 грн.

Річне споживання електроенергії для варіанту 2 становить:

12 годин х 365 діб = 4 380 годин;
4380 годин х 4 кВт = 17 520 кВт*год/рік x 2,20 грн = 38 544 грн.

Різниця в операційних витратах становить 115 632 грн / рік.

Різниця в капітальних інвестиціях становить 290 000 грн.

Термін окупності обладнання варіанту 2 в порівнянні з «Варіант 1» - 2,5 року.

Після досягнення терміну окупності різниця в операційних витратах стає прямою економією витрат для споживача. Обладнання KRONOTERM в Україні підбирається, встановлюється і обслуговується компанією MGS.
