Водяний сушка для рушників з нержавіючої сталі – бічне підключення

У ванній кімнаті часто волого і досить складно висушити рушники. Хорошим рішенням проблеми може стати сушарка для рушників з нержавіючої сталі. Найпоширеніший варіант – бічне з’єднання за допомогою байпаса. У статті розглянемо схеми і порядок підключення вироби до стояка, основні вимоги до монтажу, а також альтернативні сушарки для рушників.

Про що слід пам’ятати перед установкою

Установка перемички «байпасного» типу і кульових кранів дозволить в подальшому при необхідності відключити від подачі теплоносія тільки саме сантехнічне пристосування, а не всю квартиру або навіть під’їзд.

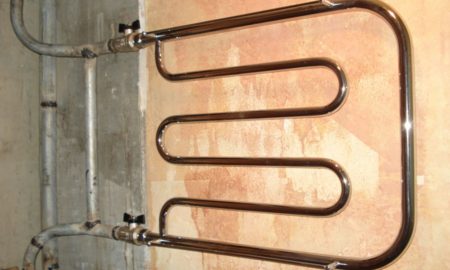

Байпас для з’єднання рушникосушки
Для стикування вироби зі стояком краще використовувати так званий «американський». Ці сполучні елементи дозволяють швидко і зручно зняти його при необхідності.

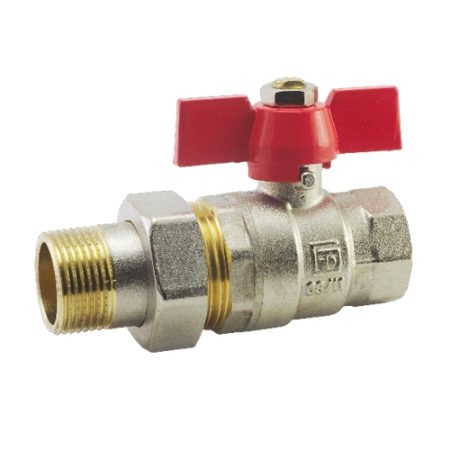

Кульовий кран – «американський»

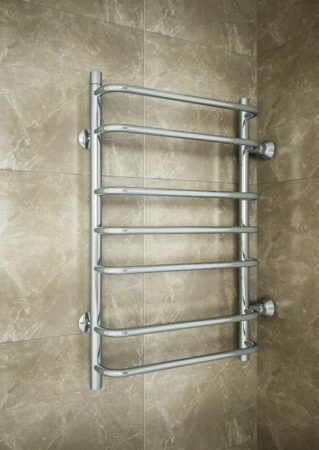

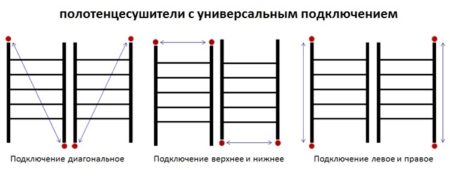

Сушарка для рушників типу «сходи» встановлюється зі стороною, діагоналлю або вертикальним з’єднанням. Відстань між осями повинна бути 50 см.
Схеми підключення рушникосушарки «Драбина»
Не допускається використання в одній системі деталей з різних матеріалів. Це може привести до електролітичної корозії і подальшого псування продукту. Допускається підключення до поліпропіленових труб пристроїв з будь-якого матеріалу.
Перехідники використовуються для з’єднання труб різного діаметру. Труби на рушникосушильній сушарці (ПС) не повинні бути менше в діаметрі, ніж інші, інакше при стрибках тиску може статися аварія.
Адаптер
У російських багатоквартирних будинках цей сантехнічний прилад вбудований в систему гарячого водопостачання, через що може виступати в ролі компенсаційного контуру в трубопроводі. При різанні в стояк потрібно враховувати цю особливість, інакше в подальшому можуть виникнути проблеми з водопостачанням всього під’їзду.
Потужність ПС при нижньому варіанті бічного підключення менше на 10% в порівнянні з іншими.

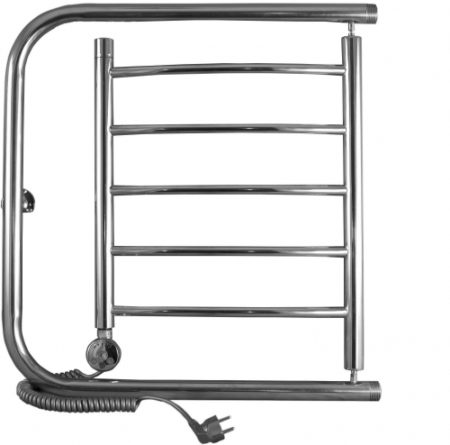

Якщо з якихось причин необхідно підключити виріб до системи центрального опалення, потрібно пам’ятати, що воно буде функціонувати тільки у відповідний сезон. Щоб позбутися від такого недоліку, слід зупинити свій вибір на моделі

комбінованого типу.

Основні способи бічного з’єднання рушникосушарки з нержавіючої сталі

Існує не одна схема підключення рушникосушки до стояка гарячої води або системі опалення. Розглянемо два, які гарантовано підійдуть в більшості випадків.

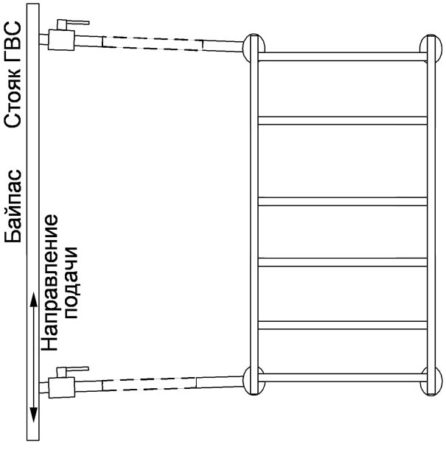

Схема No1. Бічне з’єднання, обхід невизначеного і неупередженого

Така схема використовується найчастіше. Перемичка між кранами має той же діаметр, що і труба стояка.

Переваги методу:

продуктивність при подачі як знизу, так і зверху;
незалежність від витрати теплоносія;
не потрібно зливати повітря після перерви в подачі води;
можливість установки рушникосушки з нержавіючим підігрівом на довільній відстані від стояка.

Схема спрацює при дотриманні наступних вимог:

На горизонтальних трубах неприпустимо наявність «горбів» і сильних провалів. У них накопичується повітря, порушується нормальна циркуляція.
Верхній вихідний отвір від стояка повинна розташовуватися вище місця з’єднання з рушникосушаркою, а нижній – відповідно нижній.
Для забезпечення кращої циркуляції теплоносія краще використовувати труби з армованого поліпропілену діаметром 25 мм або зі сталі діаметром 3/4 дюйма, кульові крани – теж 3/4 дюйма. Максимальна відстань вироби від стояка в цьому випадку може досягати 450 см.
Ухил підвідних труб повинен бути не менше 3 см на метр. Чим більше, тим краще. Якщо відстань до стояка не перевищує 2 метрів, а діаметр припливних труб великий, їх можна розташувати строго горизонтально.
Звуження між кранами виключається в разі зниження подачі. В іншому випадку можлива часткова або повна непрацездатність водосушарки. На верхній подачі допускається звузити обхід на один щабель.
Рекомендується поміщати припливні труби в теплоізоляцію. Такий прийом підвищить ефективність ПС і знизить ризик провисання.
Якщо труби пластикові, і їх планується заховати в стіну – використання теплоізоляції обов’язково. Він забезпечує захист від механічних пошкоджень при термічних розширеннях.

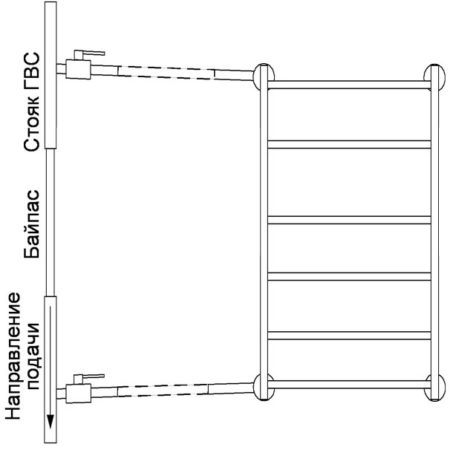

Схема No2. Бічне з’єднання, обхід звуженого або зміщення

На думку багатьох фахівців, звуження абсолютно необхідно, тому що в противному випадку домогтися ефективності не вдасться. Перш за все, це некоректно. Також, якщо охолоджуюча рідина подається знизу, сушарка для рушників з нержавіючої води буде недостатньо нагріватися або залишатися холодною, незалежно від зовнішньої справності з’єднання. Звуження проводиться трубою діаметром на один крок менше основного. Виходячи з цього, перевага повинна бути дана схема з рівним діаметром стояка і байпаса.

Подача води строго верхня. За іншими пунктами схема аналогічна попередній. Використовувати його рекомендується тільки в тому випадку, якщо у вас є впевненість у своїх силах.

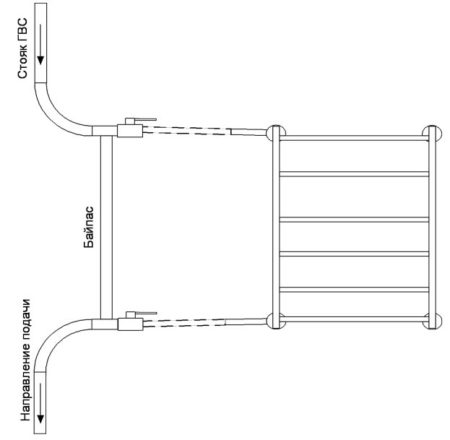

Бічне з’єднання,

примусова циркуляція + природне, байпасне звужене Бічне

Порядок дій при установці рушникосушки з нержавіючим підігрівом

Монтують байпас за допомогою трійників і додаткових труб. На крани, в місцях з’єднання з підстанцією, встановлюють засувки. В інтернеті можна знайти схеми з краном на самій перемичці. Вкрай не рекомендується це робити через недотримання будівельних норм.

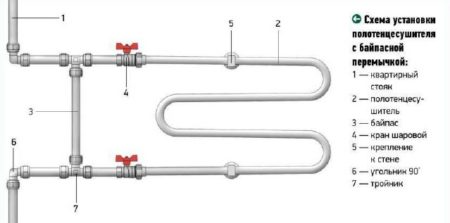

Схема бічного з’єднання рушникосушки з основними елементами

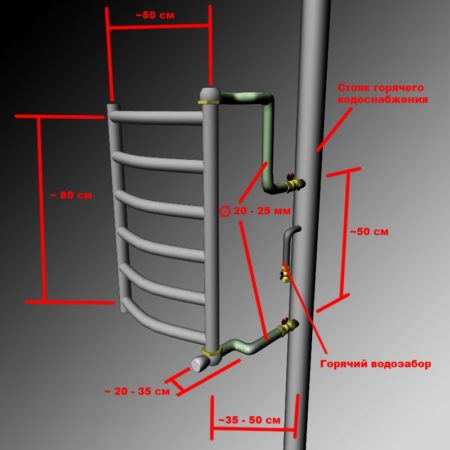

Розташування рушникосушки в загальному водопроводі
Прикріпіть скоби до стіни, закріпіть на них виріб.
З’єднайте його з обвідними кранами за допомогою арматури.
Після закінчення роботи повільно відкривайте клапани, поступово заповнюючи ПС водою. Це дозволить уникнути гідроудару.

Альтернативи та порівняння різних типів рушникосушок

Існує три різновиди цього сантехнічного продукту: водяна, електрична і комбінована. Перший варіант найпоширеніший – його почали використовувати в середині минулого століття. Класичні моделі мають вигнуту форму у вигляді літери «П» або «М». Сучасний ринок також пропонує безліч інших форм і дизайнерських рішень.

Перевагою сушарки для рушників з нержавіючої води є низькі витрати на опалення. З недоліків – пряма залежність від якості теплоносія і безперервності його подачі, залежність місця розташування виробу від віддаленості стояка, складність монтажу, що вимагає відповідних навичок і наявність спеціалізованого інструменту.

Електричний варіант може розміщуватися в будь-якій точці квартири і не залежить від наявності гарячої води в трубах. Щоб встановити таку ПС, досить прикріпити її до стіни в обраному місці і підключити до розетки. Ще однією перевагою даного виробу є можливість регулювання температури нагріву. Недоліки: висока вартість, споживає багато електроенергії.
