Види геосіток для зміцнення схилів та технологія монтажу

При будівництві на складному ландшафті зі значним перепадом висот важливо зміцнювати схили різними способами. Серед існуючих геоматеріалів решітки призначені для армування грунту, текстиль перешкоджає змішуванню окремих шарів підстави, сітки поєднують в собі обидві ці властивості.

Плоска геосітка перешкоджає подальшому обсипанню схилу, нижні ділянки захищені від каменепаду, збільшується міцність оглядових майданчиків і терас. Навіть тимчасова гравійна дорога, необхідна на етапі будівництва для доставки матеріалів на ділянку, прослужить довше, якщо залити геосітку.

різновиди геосітки

Виробники геоматеріалів випускають сітку для зміцнення укосів і армування асфальтобетону. Вся геосітка ділиться за такими ознаками:

матеріал – скловолокно, базальт, поліефіри, поліпропілен, поліамід і поліетилен;

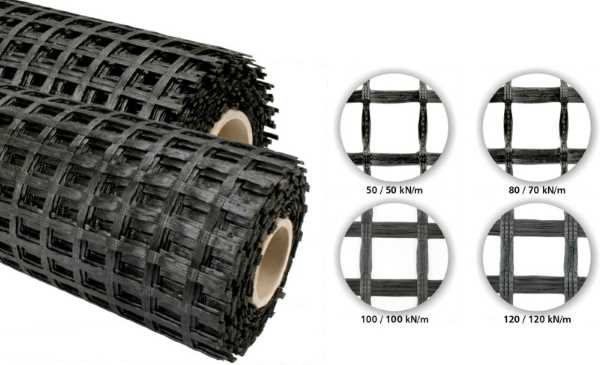

Геосітка зі скловолокна

призначення – армування бетону, ґрунту або асфальтобетону;
орієнтація просторових вузлів – один, двовісна, протиерозійна;

Двовісна геосітка

спосіб виготовлення – вузлове з’єднання, плетіння або лиття.

Одноосьові сітки мають подовжені осередки, призначені для поділу і одночасного армування шарів грунту за наступними технологіями:

відновлення і зміцнення схилів геосіткою;
засипка неметалевими матеріалами ділянок на грунтах з низьким проектним опором;
виготовлення гребель, укосів, підпірних стінок;
терасування сюжету.

Двовісні сітки використовуються для армування асфальтобетону і будівництва доріг або майданчиків з більш дешевим покриттям (щебінь, грунт).

Залежно від матеріалу геосітки мають характеристики, зведені в таблицю:

Полімер	Сили	Стійкість до ультрафіолету	Хімічна стійкість	Біорезистентність	Водостійкий
Поліпропілену	Низький	Низький	Високий	Високий	Високий
Поліамід	Високий	Низький	зниження при рН,<5,5	Високий	знижений на 30%
Поліестер	Високий	Високий	зниження при рН>9

width=”106″>високий

Високий

Скловолокно і базальт не стійкі до агресивних середовищ, тому їх укладають під асфальт. Найміцнішою вважається поліефірна сітка ПЕФ. При проектуванні і придбанні геоматеріалу основними характеристиками є:

подовження розриву – 13 – 15% для ПЕФ;
міцність на розрив – 30 – 50 кН/м;
клітина – від 1 х 1 см до 5 х 5 см;

Ін’єкційні сітки отримують методом екструзії:

«нескінченне полотно» видавлюється з плоскої щілини;
в розпеченому матеріалі пробиваються отвори;
лист розтягується в одну або обидві сторони.

Виробництво геосітки

Провідними виробниками литих геосіток є Tenax і Tensar.

З’єднана сітка для зміцнення укосів виготовляється шляхом зварювання або склеювання ровінгів, прутів або цілих смуг полімерного матеріалу, покладених під прямим кутом один до одного. Наприклад:

бренд Armdor створений російською компанією Steklo-Progress з склопластикового ровінгу;
німецька компанія Naue виробляє геосітку Segugrid – поліефірні смуги, зварені на стиках.

Актуально: Особливості фільтрів із системою зворотного осмосу

Виробник Kirson (Німеччина) випускає продукт з тонкої нитки розжарювання ПЕФ, яка має геосітку структури, але не вписується в цю категорію геоматеріалів через низьку щільності (55 г / м2). Тому він офіційно називається «гратчасте полотно», і використовується для вирішення перерахованих вище завдань, дозволяє економити до 20% бюджету.

Ниткозшивальні сітки для зміцнення укосів називаються трикотажними, так як при виготовленні цього матеріалу поліпропіленові, скловолокнисті або ПЕФ качкові нитки не переплітаються з основою на верстатах, а укладаються поверх них.

[увага тип=червоний] Після цього їх прошивають (прошивають) на перетині третьої нитки, щоб зменшити деградацію матеріалу від високих навантажень на розтяг. [/увага]

На ткацьких верстатах рапіри отримують текстильну геосітку з мононитки або подвійної нитки пропілену, поліестеру, скловолокна. Для армування грунту використовуються класичні сітки, в дорожньо-будівельних сітках, з’єднаних з геотекстилем/дорнітовим полотном, часто використовуються сітки.

технологія установки

Звід правил СП 45.13330 містить технології зміцнення схилів різними способами. Використання геосітки – найекономічніший варіант для індивідуального забудовника:

якщо вибрати геосітку, то бюджет будівництва і ймовірність взаємного змішування шарів різко зростуть;
бюджетний геотекстиль не підходить для армування грунту.

Укріплювати схили сітками можна тільки при відсутності підтоплення і слабкого водотоку. У складних умовах експлуатації (паводкові води і інтенсивний водотік) поверх сітки додається геосітка, осередки якої заповнюються бетоном або грубим щебенем.

Технологія зміцнення укосів сіткою складається з операцій:

виготовлення траншей – глибина верхніх 0,4 м, нижніх 0,3 м, профіль трикутний (1: 2) або трапецієподібний (1: 1), відстань верхніх виробок до краю ухилу 0,2 – 0,6 м;

Траншеї для кріплення матеріалу

укладання сітки – з невеликим ухилом (1: 2 і більше), зазвичай виконується поздовжнє перекочування геоматеріалів валків з перекриттям 0,2 м, на крутих схилах для забезпечення стійкості рекомендується поперечне перекочування від краю вниз;

Поперечне укладання рулонів

фіксація матеріалу – 20 см Анкери з дроту 3 – 5 мм (Г-подібної або П-образної) кріплять матеріал до землі через 5 м по довжині рулону, в трьох точках по його ширині;

Анкери для кріплення геосітки

засипка верхнього експлуатованого шару – глинистий грунт, пісок грубозернистої фракції або крупнозернистий, кам’янистий грунт, по ГОСТ 25100 і СП 34.13330;

Актуально: Збільшуємо квадратні метри – робимо утеплення лоджії

Мінімальна товщина шару на схилах – 10 см, на постійних дорогах 40 см В індивідуальному будівництві для зміцнення слабких фундаментів часто використовують сітки:

технологія захисно-армуючого шару – матеріал укладається поверх існуючого підстави, виступає за межі ухилу на 0,5 м і утримує верхній насип від розтікання;

Армуючий захисний шар з сітки.

спосіб силової обрізки – геосітка укладається під насип, після ущільнення першого шару краю матеріалу заносяться всередину під наступний шар;

Силовий затискач з геосітки

Це дозволяє зменшити деформацію матеріалів в сильний мороз, збільшити термін служби і обійтися без заміни слабких грунтів, їх винесення за межі будівельного майданчика.

Надмірно круті схили влаштовують методом обгортання:

з геосітки з вирізаною маленькою осередком

заготовки для плоских мішків-матів;

нафарширувати їх грунтом;

укладати шарами з необхідним уступом в залежності від існуючого або проектованого ландшафту.

Технологія обгортання

Для цього використовується поздовжньо витягнута сітка (однозначно орієнтована). Укладання здійснюється за наступною схемою:

основа готується за проектом;
кожен шматок матеріалу вирізається з запасом для обгортання;
максимум три ряди матів укладаються один на одного і вирівнюються
простір за ними висипається врівень з верхнім краєм.

Схема укладання матів з сітки

[тип уваги=жовтий]Важливо! На мішках-геосітках з шаром засипки менше 15 см рух транспорту заборонено. [/увага]

Рекомендований коефіцієнт ущільнення – 0, 96 одиниці. Матеріал в межах одного шару повинен бути з’єднаний наступним чином, показаним на малюнку:

Спосіб підключення геосітки по довжині

Всі утворилися хвилі необхідно усунути натягом геоматеріалу за протилежні краї і притиснути спеціальним навантаженням до повного заповнення вібраційним ущільненням верхнього шару.

Армування сіткою насипу перед облицюванням блоків

Геосітки є бюджетним варіантом облицювання насипів бетонними блоками, так як вони жорстко пов’язують структуру схилу і перешкоджають видавлювання декоративного облицювання грунтами.
