Статичний тиск у системі опалення

Забезпечити ефективне функціонування опалення будинку або квартири допомагає збалансований робочий статичний тиск в системі опалення. Проблеми з його значенням призводять до появи збоїв в роботі, а також до виходу з ладу окремих вузлів або системи в цілому.

Важливо не допускати значних коливань, особливо в бік збільшення. Також негативно впливає дисбаланс в конструкціях, які мають вбудований циркуляційний насос. Він може викликати процеси кавітації (кип’ятіння) з теплоносієм.

Основні поняття

Варто враховувати, що тиск в системі опалення має на увазі лише параметр, при якому враховується тільки надмірне значення, без урахування атмосферного значення. Характеристики теплових приладів враховують ці дані. Розрахункові дані беруться на основі загальноприйнятих округлених констант. Вони допомагають зрозуміти, в чому вимірюється нагрів:

0,1 МПа відповідає 1 Бар і приблизно дорівнює 1 атм

Невелика похибка буде при вимірюванні на різних висотах над рівнем моря, але ми будемо нехтувати екстремальними ситуаціями.

Поняття робочого тиску в системі опалення включає в себе два значення:

  • Статичні;
  • Динамічний.

Статичний тиск – це величина, обумовлена висотою стовпа води в системі. При розрахунку прийнято вважати, що десятиметровий підйом забезпечує додатковий 1 амт.

Динамічний тиск нагнітається циркуляційними насосами, переміщаючи теплоносій по магістралях. Вона не визначається виключно параметрами насосів.

Одним з важливих питань, який виникає при проектуванні схеми підключення, є те, яке тиск в системі опалення. Щоб відповісти, потрібно враховувати спосіб звернення:

  • В умовах природної циркуляції (без водяного насоса) досить мати невелике перевищення над статичним значенням, щоб теплоносій самостійно циркулював по трубах і радіаторах.
  • Коли визначається параметр для систем з примусовою подачею води, його величина обов’язково повинна бути значно вище статичної, щоб максимально підвищити ефективність системи.

При розрахунку необхідно Враховують допустимі параметри окремих елементів схеми, наприклад, ефективну роботу радіаторів під високим тиском. Так, чавунні секції в більшості випадків не здатні витримати напір більше 0, 6 МПа (6 атм).

Запуск системи опалення багатоповерхового будинку не обходиться без встановлених регуляторів тиску на нижніх поверхах і додаткових насосів, що піднімають тиск на верхніх поверхах.

З цією статтею читайте: Види радіаторів опалення та їх експлуатаційні характеристики

Методи контролю і обліку

Актуально:  Як зміцнити розетки, що випадають зі стіни

Для контролю тиску в системі опалення приватного будинку або у власній квартирі необхідно змонтувати манометри в проводці. Вони будуть враховувати тільки перевищення значення над атмосферним параметром. Їх робота заснована на принципі деформації і трубки Бредана. Для вимірювань, що застосовуються в роботі автоматичної системи, будуть доречні прилади, що використовують електроконтактний тип операції.

Тиск в системі приватного будинку

Параметри врізки цих датчиків регулюються Держнаглядом. Навіть якщо перевірки контролюючих органів не передбачаються, доцільно дотримуватися норм і правил для забезпечення безпечної роботи систем.

Простукування манометра здійснюється за допомогою триходових кранів. Вони дозволяють виконувати продувку, обнулення або заміну елементів, не заважаючи роботі нагріву.

З цією статтею читайте: Ремонт батареї опалення

зниження тиску

Якщо тиск в системі опалення багатоповерхового будинку або в системі приватного будинку падає, то основною причиною в даній ситуації є можлива розгерметизація опалення в якійсь області. Контрольні вимірювання проводяться при відключених циркуляційних насосах.

Проблемне місце необхідно локалізувати, а також необхідно виявити точне місце протікання і усунути його.

Параметр тиску в багатоквартирних будинках високий, так як доводиться працювати з високим стовпом води. Для дев’ятиповерхового будинку потрібно тримати близько 5 атм, в той час як в підвалі манометр буде показувати цифри в межах 4-7 атм. На підводі до такого будинку загальна теплотраса повинна мати 12-15 атм.

Робочий тиск в системі опалення приватного будинку зазвичай тримається на рівні 1,5 атм з холодною теплоносієм, а при нагріванні підніметься до 1,8-2,0 атм.

Такий захід зустрічається рідше, але до нього також потрібно підготуватися. Основна причина – проблема з циркуляцією теплоносія. Вода в якийсь момент практично стоїть нерухомо.

Таблиця збільшення об’єму води при нагріванні

Актуально:  Огляд ліжечок для немовлят. 10 моделей від найкращих виробників

Причини наступні:

  • відбувається постійна підзарядка системи, за рахунок чого в контур надходить додатковий обсяг води;
  • відбувається вплив людського фактора, через що клапани або прохідні клапани були закриті в якійсь області;
  • буває, що автоматичний регулятор відсікає подачу теплоносія з катала, така ситуація виникає, коли автоматика намагається знизити температуру води;
  • нечастий випадок – блокування проходження теплоносія повітряною пробкою; в цій ситуації досить злити частину води, видаливши повітря через кран Majewski.

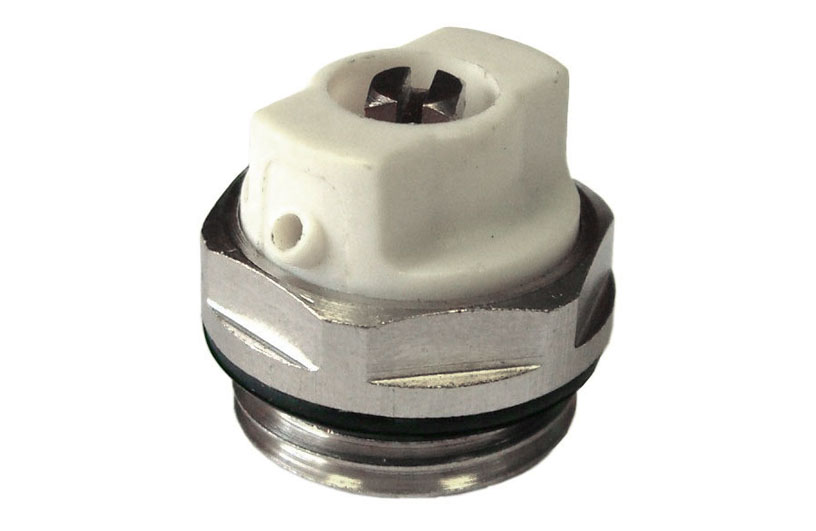

Для запису. Що таке кран Маєвського. Це пристрій для випуску повітря з радіаторів центрального водяного опалення, яке можна відкривати спеціальним регульованим гайковим ключем, в крайньому випадку – викруткою. У побуті його називають краном для випуску повітря з системи.

Контроль перепадів тиску

Тиск в системі опалення багатоповерхового будинку, як і у власному будинку, можна підтримувати на стабільному рівні без істотних відмінностей. Для цього використовують допоміжне обладнання:

  • система вентиляції повітря;
  • розширювальні баки відкритого або закритого типу

мембранний розширювач

  • аварійні нагнітальні клапани.

Причини перепадів тиску різні. Найчастіше спостерігається його зниження.
