Для забезпечення безпеки експлуатації еклектичної мережі використовуються автоматичні вимикачі. У звичайних будинках встановлюється відповідне обладнання, адже короткі замикання і перевантаження можуть привести до пожежі. Крім того, використання перемикачів мінімізує ризик виходу з ладу різного обладнання.

Принцип роботи автоматичних вимикачів

Автоматичний вимикач – це пристрій, який служить для включення і відключення струму в ланцюзі, тим самим захищаючи мережу від перевантажень, коротких замикань і втрат напруги. Коли значення струму перевищує зазначену позначку, лінія повністю знеструмлюється.

Якщо звернутися до історії, то подібний пристрій було розроблено Чарльзом Пейджем в 1836 році. Принцип роботи, звичайно ж, мав істотні відмінності від сучасних аналогів. Так, контактний стрижень знаходився в ємності з ртуттю. Коли електромагнітне поле стає сильнішим, замикаючий стрижень піднімається, тим самим розриваючи ланцюг.

Уже до 1880 року Томас Едісон запропонував альтернативу – запобіжник. За зовнішнім виглядом вона дуже нагадувала звичайну лампочку. Усередині пристрою знаходилася спеціальна вставка з фольги (або дроту). Коли напруга досягло певної позначки, елемент згорів. Таким чином, мережа була відкрита.

Критерії вибору автоматичних вимикачів

Проблема вибору знайома кожному, хто займався складанням розподільного щита або підключив габаритну побутову техніку. В якійсь мірі логічно припустити, що хорошим варіантом буде пристрій з високим номінальним струмом. Однак для домашньої мережі це не найкраще рішення, так як розрив мережі можливий тільки при короткому замиканні. При цьому підвищується пожежна небезпека через плавлення кабелів.

Звідси висновок про те, що потрібно вибирати пристрій, який розрахований на меншу потужність. Але часті відключення можливі всякий раз при включенні електроприладів. Все це призведе до швидкого зносу автоматичного вимикача.

Перетин проводів є ключовим критерієм вибору автомата. Прилад повинен відповідати електричному ланцюгу. Перетин кабелю, в свою чергу, підбирається з урахуванням потужності всіх електроприладів, що використовуються в будинку. Для однофазної мережі підійде двополюсний автоматичний вимикач. Якщо ви хочете підключити пристрої високої потужності, то використовуйте однополюсний пристрій.

Виробник також заслуговує на увагу. Перевірені марки електротехнічної продукції, добре зарекомендували себе на ринку, є оптимальним рішенням. Чи варто говорити, що економити на продукції невідомого виробника можна, але є ризик недотримання заявлених параметрів. Купуючи неякісний пристрій, є ймовірність того, що автоматичний вимикач може не працювати при короткому замиканні і перевантаженні мережі. Потенційний результат: згоріли електроприлади і проводка. Також можливі пожежі.

Є пропозиції як від вітчизняних, так і від іноземних компаній. Автоматичні вимикачі китайських компаній набирають популярність, так як мають відмінне співвідношення ціна-якість.

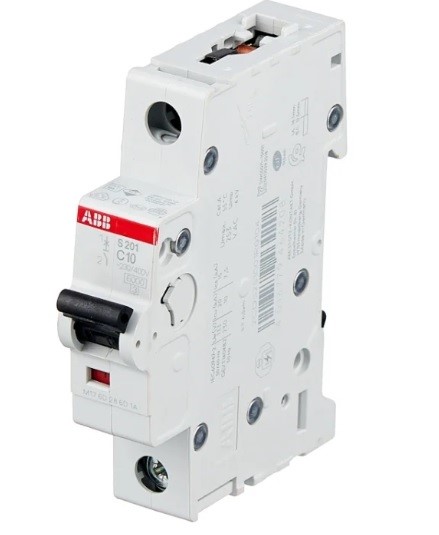

АББ S201 1P(C) 6kA

Це один з функціональних автоматичних вимикачів виробництва шведської компанії «АББ». Його виробництво налагоджено в Німеччині. По суті, пристрій являє собою однополюсний автомат типу С. Устаткування призначене для захисту ланцюга від таких несприятливих факторів, як коротке замикання і перевантаження. Щоб зробити ручне відключення, є спеціальний важіль. Він розташований на передній частині машини. При цьому доступна функція автоматичного відключення пристрою. Цей процес здійснюється, якщо напруга перевищує нормативне значення в 6-10 разів.

Устаткування виконано з високоякісних матеріалів. З цієї причини перепади температури ніяк не впливають на його роботу. Крім того, забезпечується ефективний захист від механічних пошкоджень. Монтаж виробів здійснюється на спеціальну заздалегідь підготовлену DIN-рейку.

Параметри номінального струму цієї моделі коливаються від 0, 5 А до 63 А. Що стосується номінальної напруги, то воно стандартне, становить 220 В. До такої автоматики можна підключити кілька проводів різного перетину. Найголовніше, щоб максимальний показник не перевищував 35 квадратних міліметрів. Серед основних переваг цього пристрою можна виділити наступні:

• популярний виробник;
• якісна збірка;
• можливість підключення двох пристроїв;
• Простота установки.

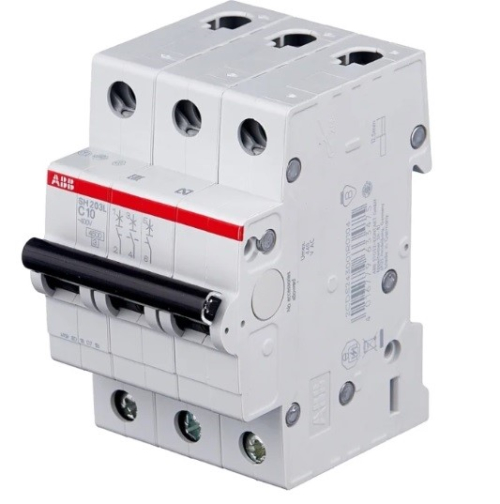

ABB SH203L 3P(C) 4,5kA

Це обладнання за своєю структурою і функціоналом є триполюсним автоматом. Пристрої цього плану відносяться до категорії «Компактний будинок». Вони ідеально підходять як для невеликих комерційних приміщень, так і для житлових будинків. Автомати цієї серії є спрощеною моделлю S200.

Аналогічний результат був досягнутий за рахунок зниження номінальної комутаційної здатності. Модельний ряд також був скорочений. Незважаючи на певну висоту, модель виконана в міцному пластиковому корпусі. В процесі експлуатації гарантовано не виникнуть подряпини, відколи та інші сліди механічного впливу. Значення струмів автомата коливається від 6 до 63 А. Загальна розривна здатність становить 4, 5 кА. До переваг такого обладнання можна віднести наступні важливі моменти:

• бездоганна якість матеріалів;
• стійкість до перепадів температур;
• можливість

з’єднання багатожильних проводів.

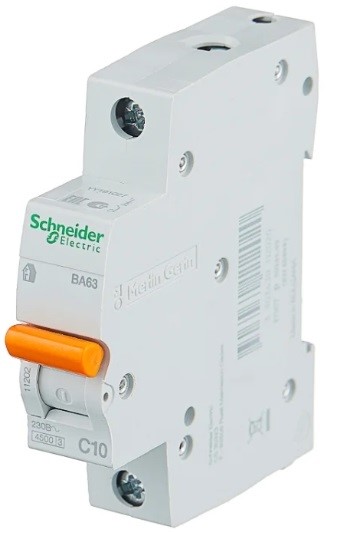

Schneider Electric BA63 1P(C) 4,5 кА

Автоматичний вимикач випускається французькою компанією Schneider Electric. За своєю функціональністю він повністю придатний для використання в побутових умовах, а також на невеликих промислових виробничих підприємствах. Основне призначення даного обладнання – захист мережі від короткого замикання і перевантаження. У разі несправності пристрій автоматично відключить струм, захистить прилади від поломки.

Установка цього пристрою здійснюється на глибині 78, 5 мм. Машина відрізняється продуманою конструкцією, класом захисту ip20. Це говорить про те, що пристрій довговічне і надійне в експлуатації. Номінальний струм коливається від 6 до 32 А. Автомат позбавлений електромагнітного механізму декуператора. Завдяки цьому підключається кабель не повинен бути вище 35, 2 квадратних міліметрів. Серед позитивних факторів цього пристрою можна виділити:

• максимально чітка операція;
• висока якість збірки;
• доступна вартість;
• Простота установки.

Є певні недоліки. Найголовніший з них полягає в тому, що номінальний струм не може перевищувати 32 А.

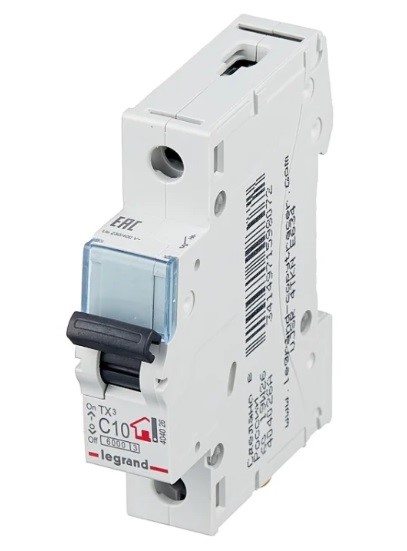

Легран ТХ3 1П(С) 6 кА

Дана модель захисних засобів є досить компактним за розмірами пристроєм. Він ефективно захищає розподільчі та групові системи від несприятливих факторів, таких як перевантаження та коротке замикання. Як тільки виникає проблема, передача струму автоматично припиняється. Це дає гарантований захист від поломок, як самого обладнання, так і підключених до нього пристроїв.

Установка цього пристрою проста. Тут теж потрібно заздалегідь змонтована din-рейка. Глибина установки всього 44 мм. Клас захисту обладнання досить високий, відповідає показнику ip20. Всі матеріали, що використовуються в даному виробі, відповідають встановленим вимогам до міцності і довговічності пристрою.

Номінальний струм тут коливається від 6 до 50 А. Це робить машину максимально придатною для житлових приміщень або відносно невеликих підприємств. Загальний рівень розривної здатності становить 6 кА. Цей пристрій оснащено термомагнітним механізмом муфти. Максимальний перетин кабелю, який можна підключити до обладнання, становить 35 квадратних міліметрів. До позитивних характеристик можна віднести:

• 2 роки гарантії;
• бездоганна якість;
• Простота установки.

Також є певні недоліки, пов’язані з наявністю заводського браку.

IEK BA47-29 3P(C) 4,5 kA

Даний пристрій являє собою триполюсний автоматичний вимикач. Він використовується для захисту ланцюга від можливих перевантажень. Устаткування оптимально працює при номінальному значенні 48 В. Використовується в промисловості і побутових умовах. Простота експлуатації забезпечується світловими індикаторами, які показують робочий стан контактів.

Цей пристрій характеризується третім класом обмежень струму, повністю стійким до короткого замикання. Монтаж здійснюється через спеціальні гвинтові з’єднання, ніяких додаткових інструментів не потрібно. Номінальні струми цієї моделі коливаються від 6 до 63 А. Загальна розривна здатність становить 4, 5 кА. При цьому рівень номінальної напруги досягає 380 В. Перетин проводів, які можна підключити до пристрою, не повинно бути вище 25 квадратних міліметрів. До переваг можна віднести наступні параметри:

• наявність світлової індикації;
• можливість використання в промисловості і в побуті;
• велика кількість позитивних відгуків.

Недоліком є відносно невеликий перетин кабелю.

Всі триполюсні і однополюсні вимикачі, перераховані в рейтингу, характеризуються досить високим класом захисту. Вони універсальні, можуть без проблем використовуватися в побуті і на невеликих підприємствах. Також пристрої виготовляються з якісних матеріалів, що забезпечує надійність нанесення і тривалий термін служби.
