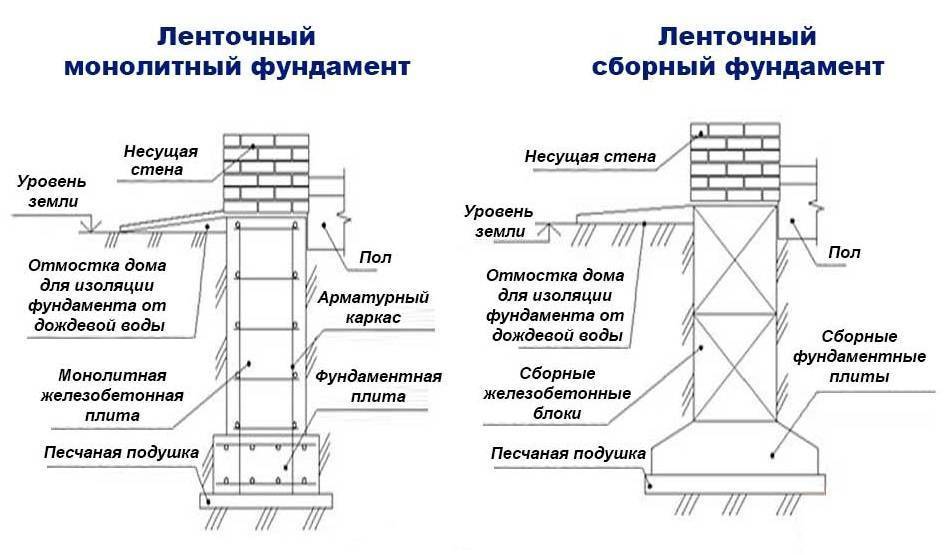

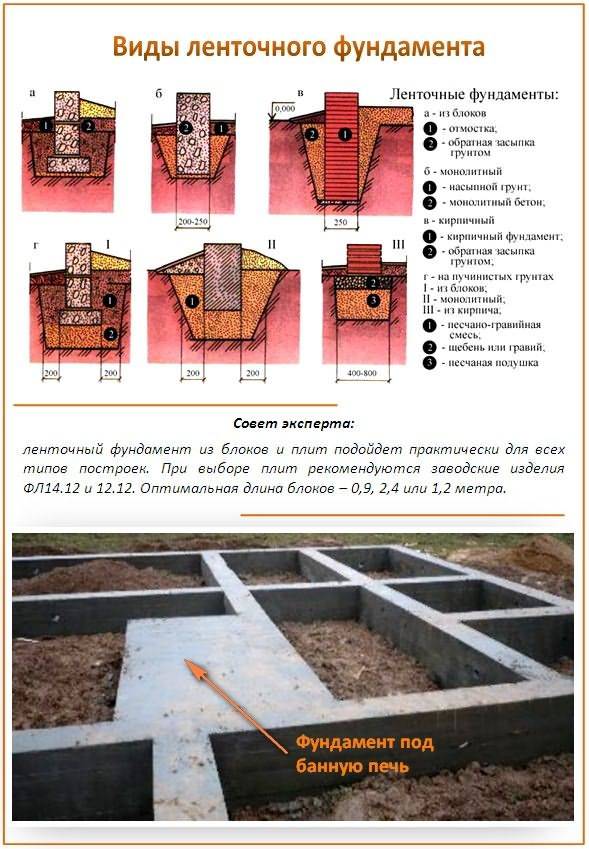

Стрічковий фундамент: що це таке і чим облицьовувати

Якщо фундамент закладається

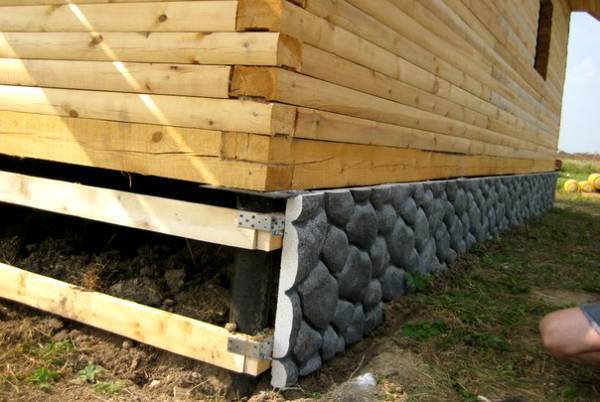

Якщо в будинку є пальовий фундамент, то і тоді не варто відмовлятися від красивого підвалу. В цьому випадку необхідно створити підроблений фундамент (плінтус) для облицювання. Облицювання пальового фундаменту починається з виготовлення навісної конструкції, яка створить ілюзію плінтуса. Далі готується поверхня помилкового плінтуса для облицювання. Після цього приступають до облицювання фундаменту, яка здійснюється так само, як і при звичайному плінтусі.

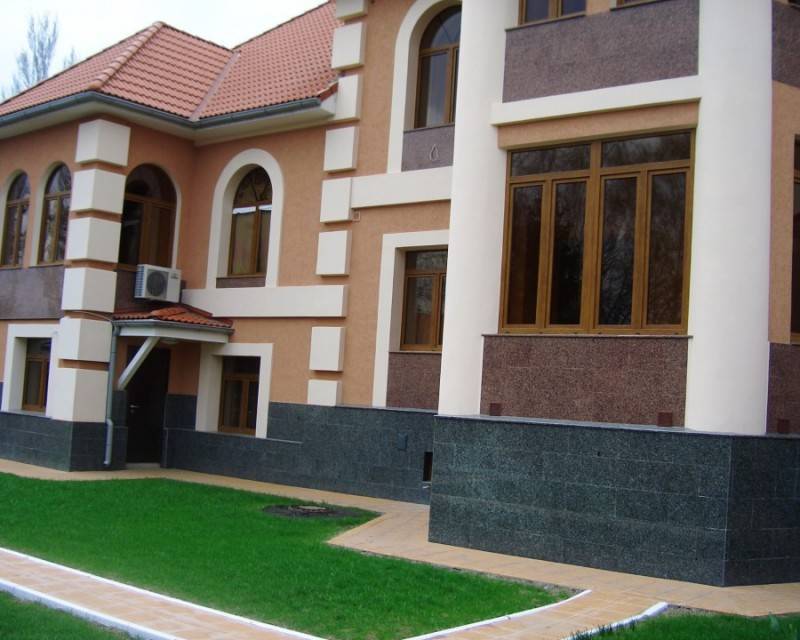

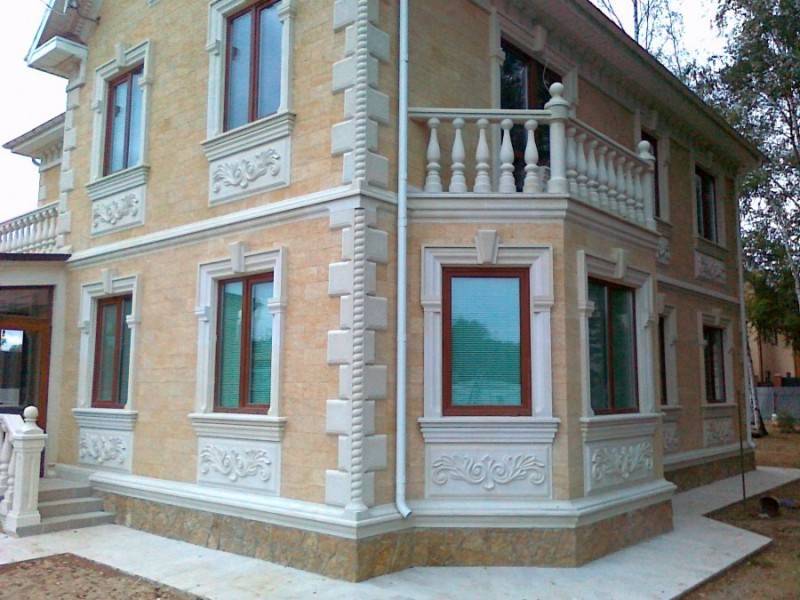

Якісне декоративне облицювання цоколя надає конструкції завершений вигляд і додатково захищає її підставу від несприятливих впливів навколишнього середовища.

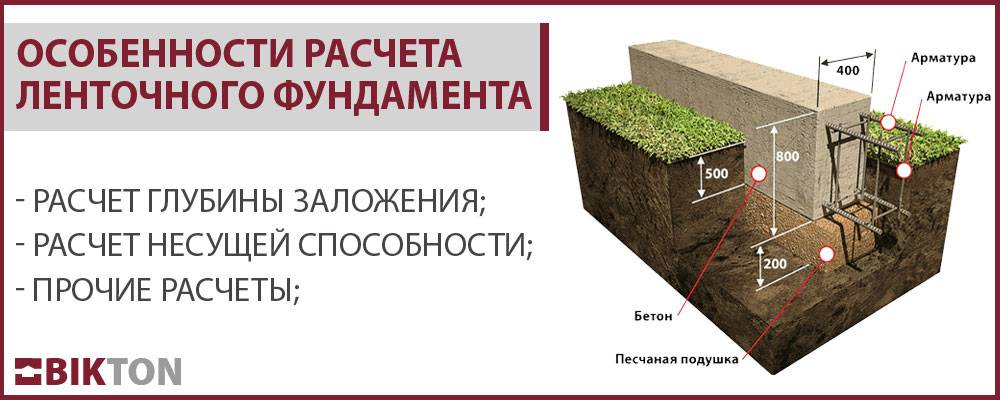

Як розрахувати?

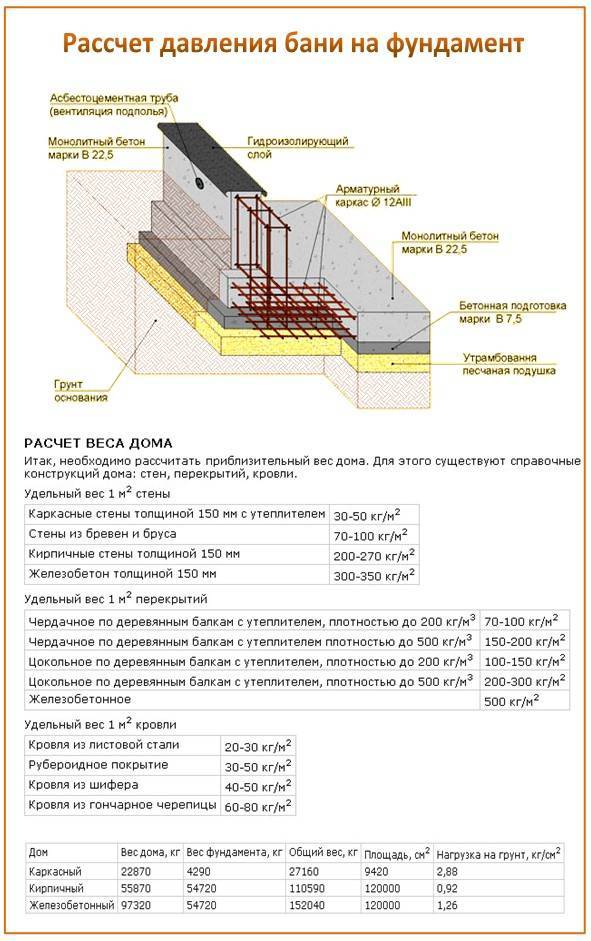

При розрахунках використовується формула S>γn F/γc R0. Значення такі:

γn – значення коефіцієнта надійності дорівнює 1,2.
F – навантаження на фундамент, яка виходить при складанні ваги конструкцій, меблів, обладнання та інших предметів обстановки, людей, що живуть в будинку, снігового навантаження і так далі.
γc – значення коефіцієнта умов експлуатації, що вибирається виходячи з типу грунту, зазначеного в таблицях розрахунку СНиП (пісок – 1, 4, глина – 1).
R0 – табличне значення умовного опору грунту, є в додатках до СНиП.

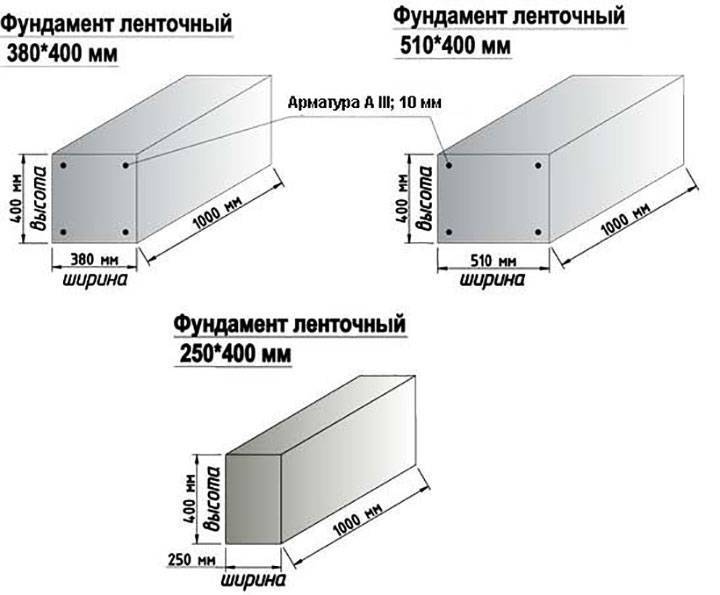

За цією формулою виявляється загальна сума площі стрічки. Ця величина ділиться на загальну довжину підстави з урахуванням площ під внутрішніми стінами та інших площ, якщо такі є. В результаті виходить мінімальна ширина стрічки, яку рекомендується збільшити на 15% і більше.

Розмітки

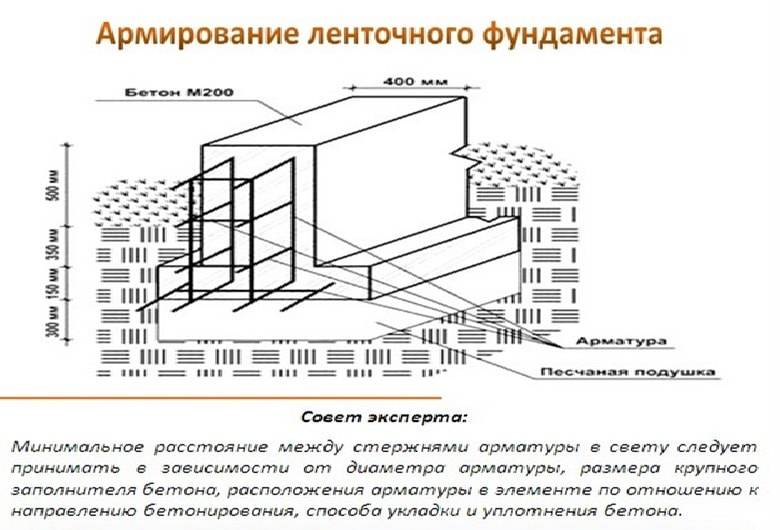

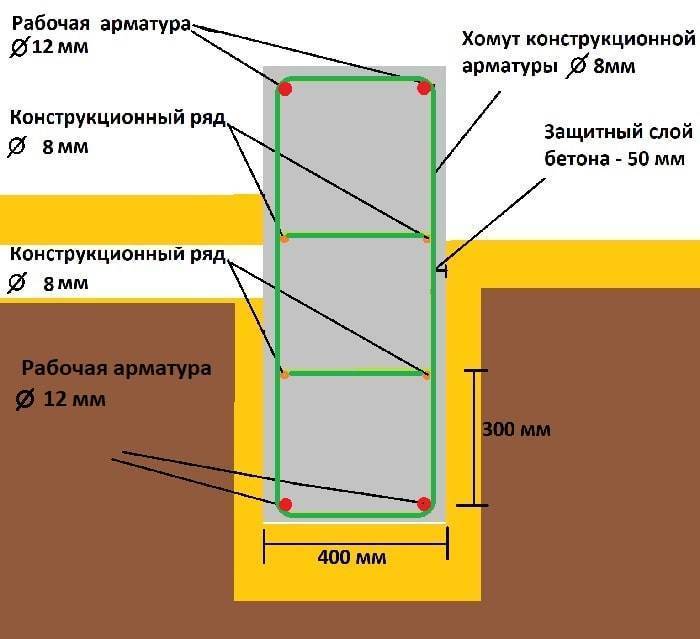

Встановлювати опалубку бажано після завершення всіх робіт з армування фундаменту і закладки сполучних елементів з майбутніми стінами. Це полегшить дотримання необхідних поглиблень арматури в моноліт і з’єднання кінців арматури між собою.

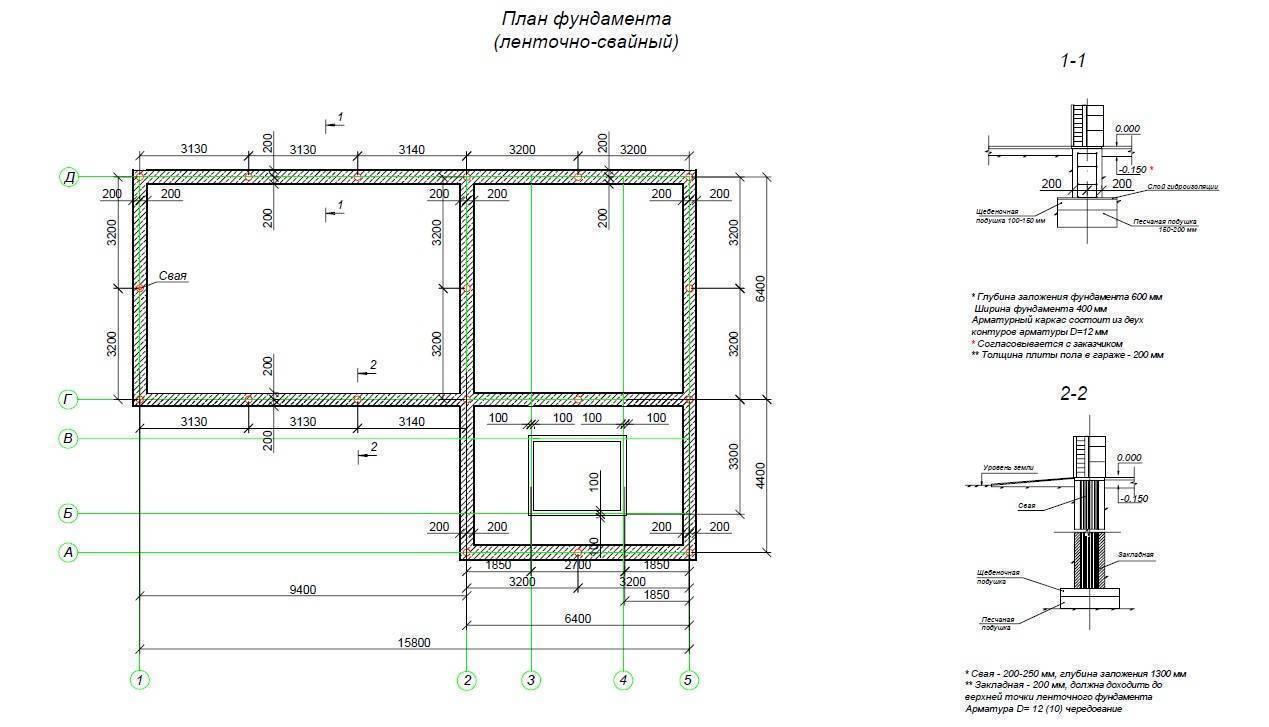

Перед початком опалубних робіт проводиться розмітка за зовнішніми розмірами фундаменту, його товщині на кожному місці виникнення, включаючи перегородки, і висоті над рівнем землі, щоб в подальшому можна було зібрати точну, міцну і надійну форму для заливки бетонної суміші. При цьому відхилення по вертикалі не повинно перевищувати 5 мм на 1 м висоти, зміщення осей опалубки – 10 мм, горизонтального – 3 мм. Маркування для всіх видів стрічкового фундаменту проводиться однаково.

Актуально: Підвісна стеля із ПВХ панелей на фото

src=’https://buduem.in.ua/wp-content/uploads/2022/02/lentochnyy-fundament-chto-eto-takoe-i-chem-oblicevat-5.jpg’>

Для позначення зовнішніх розмірів фундаменту спочатку вбивають два кілочка по лінії однієї зі сторін з поглибленням 50-70 см від перпендикулярних йому стінок (рис. а). Уздовж них натягують мотузку (рис. б) і зав’язують на відповідній висоті фундаменту над рівнем землі, перевіряючи горизонтальність за допомогою гідрорівня (рис. в). Цю ж операцію виконують і на протилежному боці фундаменту, визначаючи горизонтальність від перших двох кілочків (рис. г). В кінці цього етапу відзначаються інші перпендикулярні сторони (рис. г). Аналогічним чином проводиться внутрішня розмітка по ширині зовнішньої і внутрішньої стін (рис. е).

Послідовність маркування для монтажу опалубки:

а — фіксація перших кілочків;
б — натяг на них струни;
в — визначення горизонтальності майбутнього фундаменту;
d – натяг струни для протилежної сторони таким же чином; d – маркування перпендикулярних сторін;
е — маркування по ширині зовнішньої і внутрішньої стін.

Опалубку можна встановлювати відразу після розмітки периметра фундаменту і продовжувати одночасно з розміткою внутрішніх розмірів, причому слід використовувати два способи.

Першими домогтися зручності вирівнювання бетонної суміші по краю дошки (рис. а). Для цього монтаж опалубки проводиться шляхом з’єднання її верхнього краю натягнутою мотузкою, а нижнього – вирівнюванням з рівнем землі або незначним поглибленням, що часто утруднено, особливо на твердих глинистих, кам’янистих і кам’янистих грунтах. Протилежну сторону опалубки можна встановити довільно по висоті.

Другий спосіб більш універсальний і простий як в монтажі, так і в застосуванні багаторозмірних щитів. В цьому випадку дно опалубки встановлюється уздовж рельєфу землі, а заливка бетонної суміші здійснюється на натягнуту мотузку (рис. б), для чого в стінках опалубки робляться відповідні прорізи.

Горизонтальне вирівнювання бетонної суміші шляхом:

а — край дошки;
б — рядок.

Закриття поверхні фундаменту пальового підстави шарніром

Проект

Щоб провести оздоблювальні роботи, потрібно виконати наступні операції:

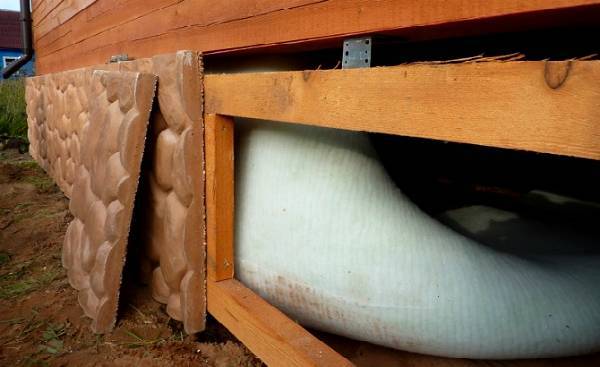

На початковому етапі робиться обрешітка. До паль кріпиться металевий або дерев’яний каркас. Якщо використовується деревина, необхідно обробити поверхню антисептиком;
Встановлюються термопанелі. Їх можна замінити азбестоцементними плитами або листовим шифером;
Кути конструкції звужені;
Проводиться установка крапельниць та інших додаткових елементів.

Актуально: Чому склопакет потіє всередині між склом

Переваги цього методу:

Висока швидкість роботи;
Низька вартість матеріалу;
Можливість внутрішньої вентиляції під підлоговим покриттям. Здійснюється додатковий захист підстави;
Гарний зовнішній вигляд.

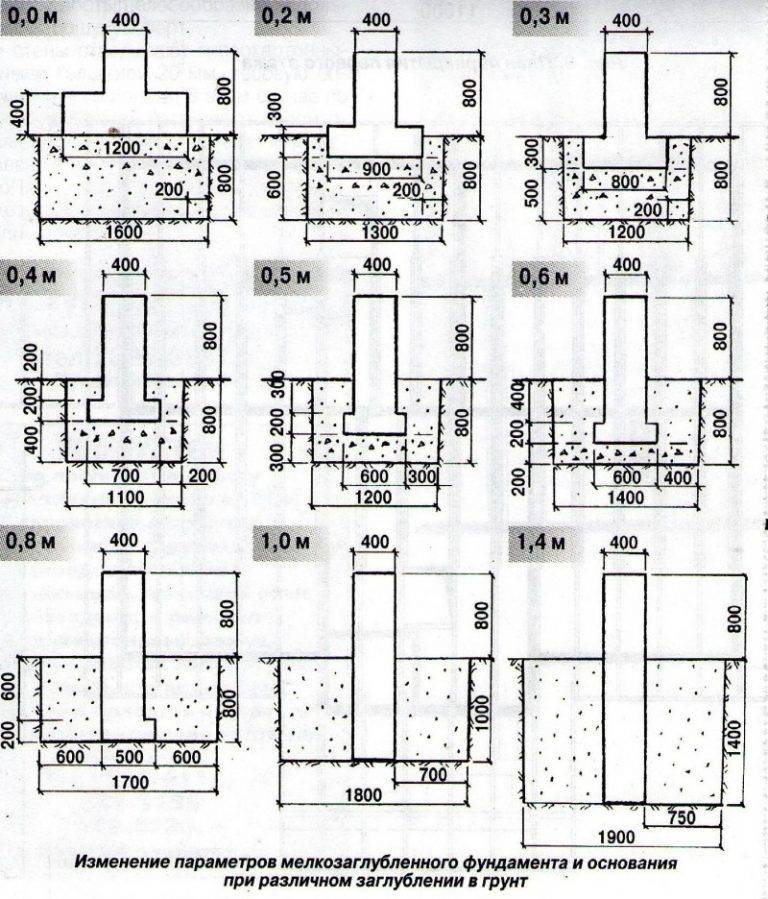

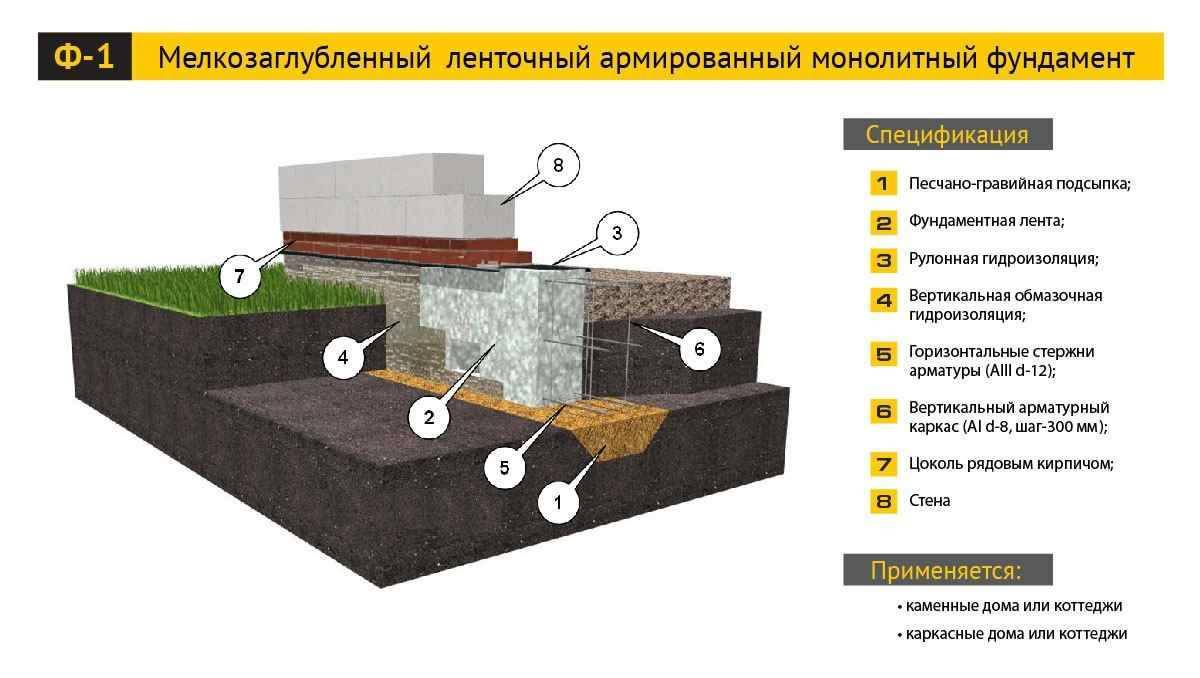

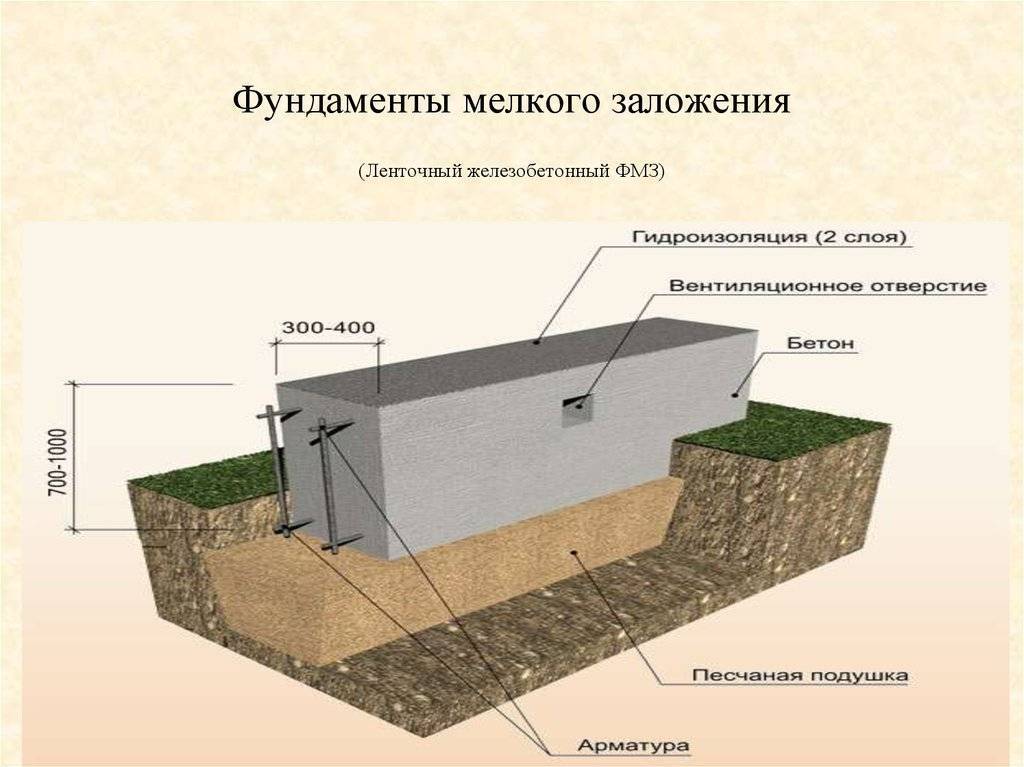

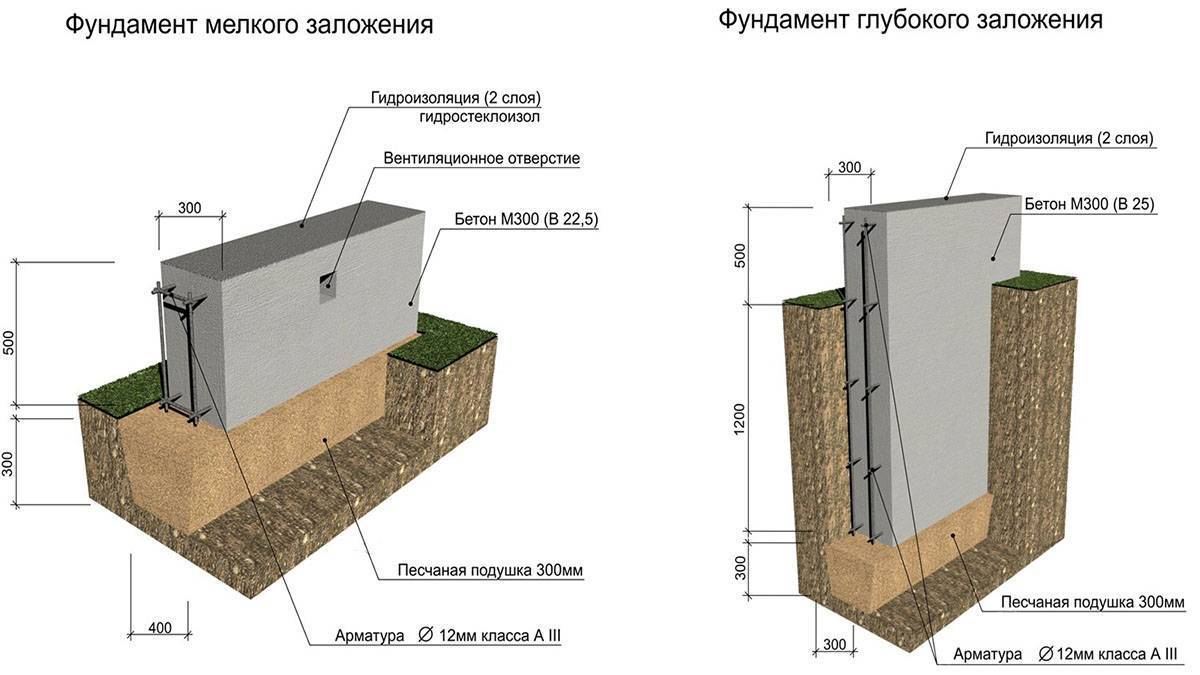

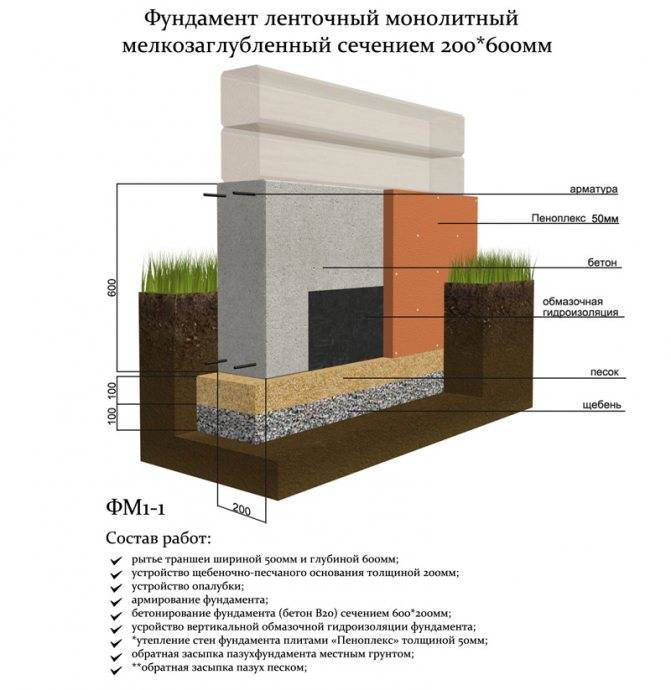

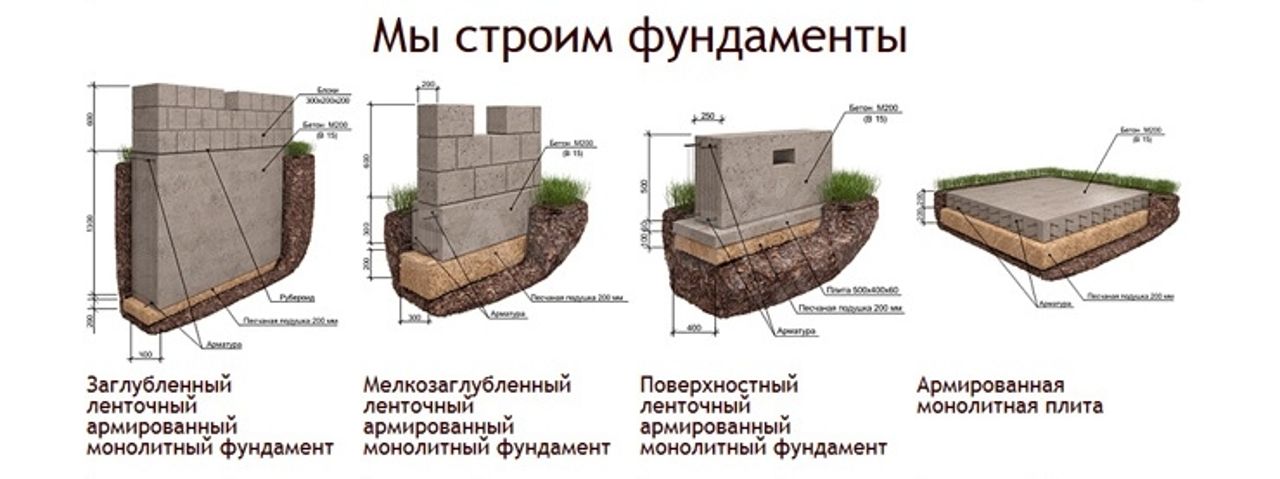

Проектування тонко заглибленого фундаменту

Оздоблення покриття фундаменту проводиться після заливки стрічкового підстави:

На стрічкову основу встановлюється цегляна кладка;
Його підводять під стіни, формують кватирки;
Проводиться остаточна обробка фасадної частини. Для цього може використовуватися штукатурка або пластикові панелі.

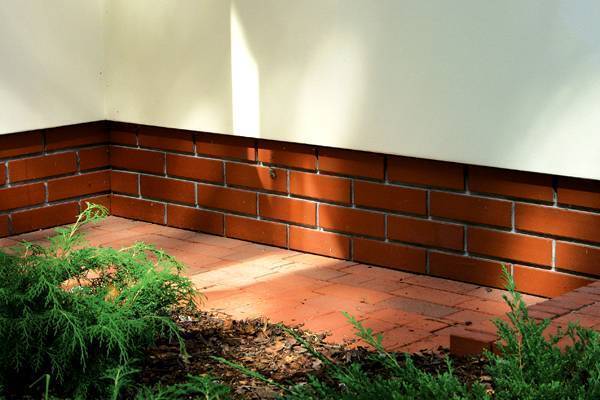

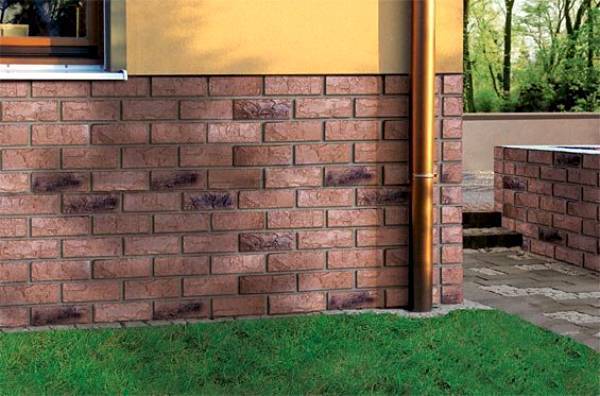

Переваги обробки цеглою:

Така кладка додатково захищає нижню частину конструкції;
При обробці витрачається набагато менша кількість утеплювача, ніж в навісній конструкції;
Конструкція стрічкового цоколя виготовляється одночасно з конструкцією жалюзі;
Скорочується час будівельних операцій;
З’являється можливість створення підвалу;
Підвищується естетика дизайну. Можна вибрати будь-яку форму обробки.

Навіщо потрібні сліпі і припливи?

Технологія облицювання цоколя дозволяє використовувати широкий спектр матеріалів. Великим плюсом є те, що матеріал цокольної частини може відрізнятися від матеріалу стін.

class=’галерея-елемент’>

Основними елементами в організації облицювання є: риштування і припливи по краю фундаменту. Стіна будівлі може спиратися повністю на підошву фундаменту (одну площину), може трохи звисати (виступати) з неї або навпаки: підошва фундаменту має виступаючий плінтус.

У першому і третьому випадках необхідно робити припливи. Вони можуть розташовуватися в місці зіткнення підстави стіни і підошви фундаменту, а також в місці зіткнення фундаменту і жалюзі.
