Якого кольору і як позначаються дроти нуля, фази та землі в електриці

Неможливо уявити наше життя без електрики. Вона супроводжує нас вдома, на вулиці, в магазинах, в транспорті. Всюди нас оточують електроприлади: праски, чайники, пральні машини, телевізори, люстри і т.д. А щоб вони працювали справно, слід правильно їх підключити. Тому, хто хоче зробити це самостійно, потрібно буде знати, якими буквами позначаються різні термінали. Фазове і нульове позначення в електриці полегшує і може прискорити ремонтно-монтажні роботи.

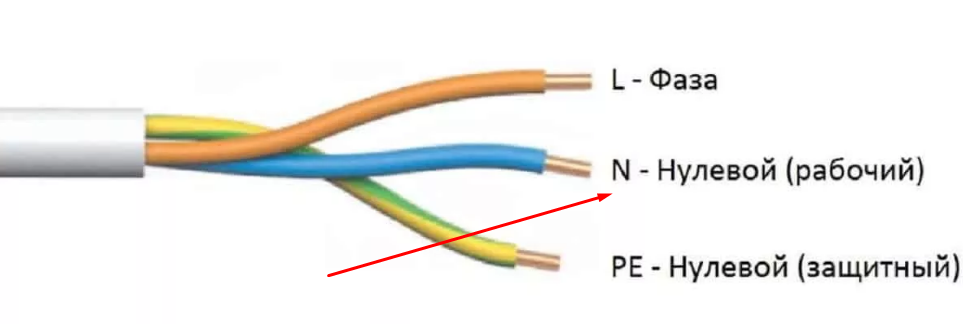

Буквене маркування проводів

Якщо напруга електричних приладів не досягає 1000В, то маркування проводів регламентується певним ГОСТ Р 50462-2009.

Фазний провід і його позначення

Як відомо, в електромережі використовується змінний струм, а під напругою знаходиться так званий «фазний» або фазний кабель. Він відзначений англійським символом «L», від слова «Line», що означає слово «лінія».

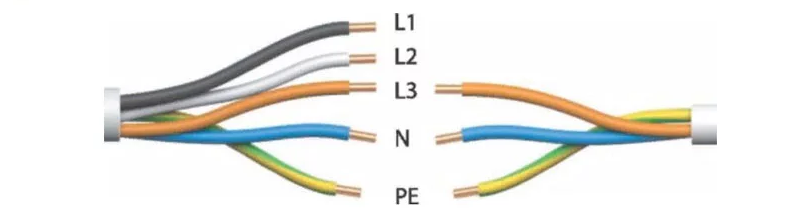

Також цією буквою позначаються клеми, які з’єднують цей провід. Якщо фаза не одна, а їх кілька, то додається порядковий номер L1, L2, L3 або латинські букви A, B, C.

Фазні дроти завжди повинні бути надійно ізольовані, так як в голому стані вони можуть викликати серйозну небезпеку для здоров’я людини.

“Нейтральний”, “нульовий” або що таке “N”?

В англійській мові є слово “нейтральний”, що перекладається як “нейтральний”. Саме тому буква N використовується для позначення нейтрального кабелю. У нашій країні нульовий провід найчастіше називають нульовим від слова «нульовий».

Крім того, варто враховувати, що нейтраль – це провід, по якому знімається напруга з електроприладу, а відповідно, воно приймається за знак мінус.

Заземлення

Що таке фаза і нуль, тепер зрозуміло. Але є і така ознака – ПП. Це так званий «земляний» або заземлюючий провід. Абревіатура знову перекладається з англійської – Захисне заземлення. Наземні термінали також позначаються цими символами.

l і n в електриці – що мені знати?

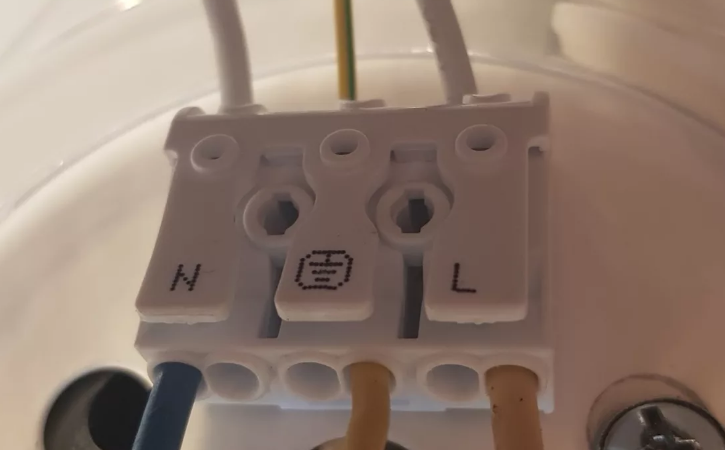

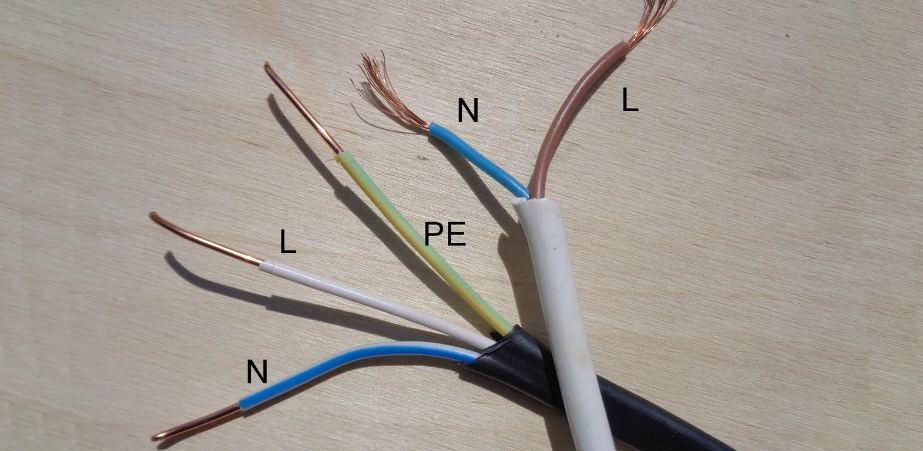

CSM-1 – пристрій для контролю стану ізоляції сьогодні використовується найчастіше. Щоб безпечно підключити електроприлади, слід завжди перевіряти маркування кабелів і клем умовними позначеннями (l, n і PE), а також колір ізоляції проводів. В якості випробувального обладнання можна використовувати тестер – спеціальну викрутку-індикатор.

Актуально: Влаштування та очищення вигрібної ями на дачній ділянці

Якщо цього приладу немає під рукою, і ви не впевнені у власній компетентності, радимо звернутися до професійного електрика.

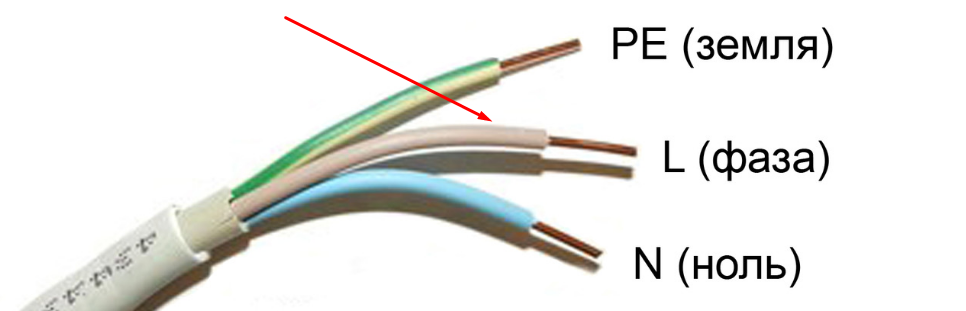

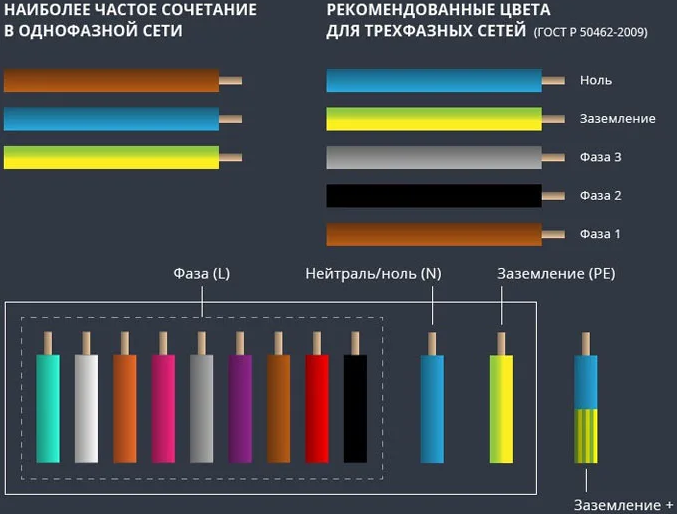

Фазовий, нульовий і наземний колір

Крім маркування буквами, провідники відрізняються кольорами. Це вимога стандартів ПУЕ і ГОСТ Р 50462-2009. Кольорове позначення необхідно для безпечного і правильного електромонтажу, усунення помилок і несправностей.

Фазовий колір

Що таке фаза в електриці, ми розібралися вище. Саме основний активний провідник завжди знаходиться під напругою. Тому він є найнебезпечнішим. Забарвлення фази може бути червоною, чорною, коричневою або білою. Також можуть бути рожеві, фіолетові, помаранчеві, бірюзові відтінки.

Важливо – фаза жилки повинна бути яскравою і привертає увагу!

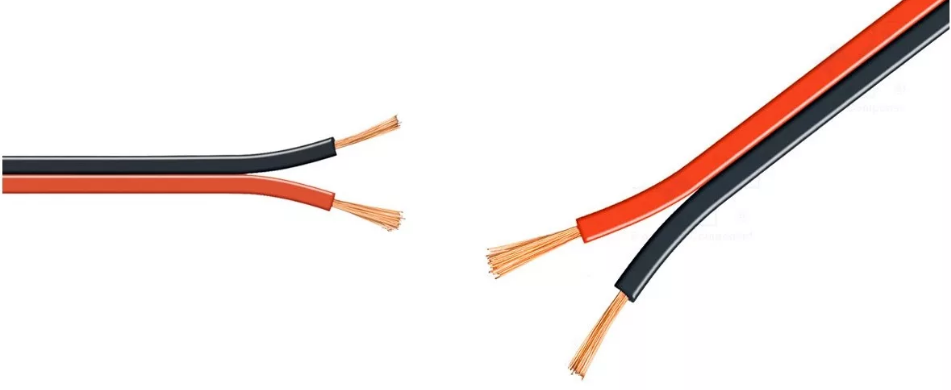

Іноді виникає наступне питання: чи є червоний дріт – це плюс чи мінус? Давайте дізнаємося.

Символ «плюс» використовується для позначення фази, тобто проводу, по якому подається напруга на електроприлад.

Нейтральний колір

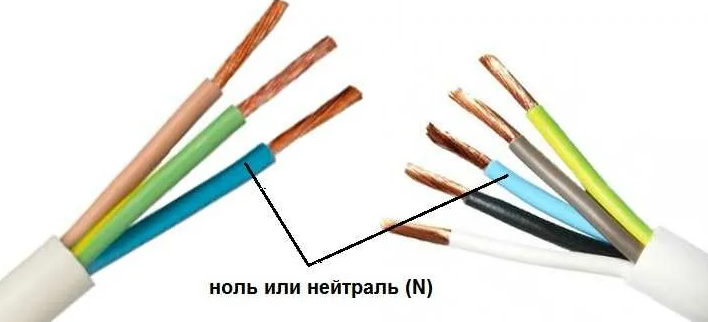

Для маркування нульових проводів використовується синій або незначні його відтінки. Забороняється використовувати інші кольори для нейтралітету.

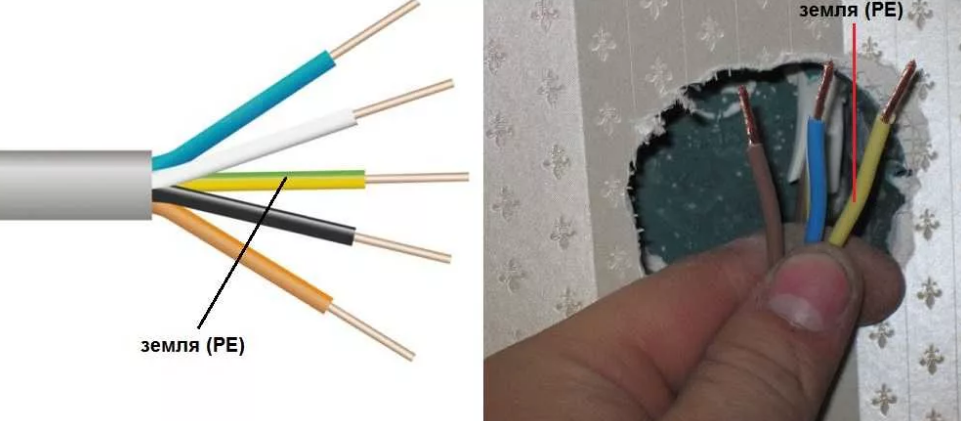

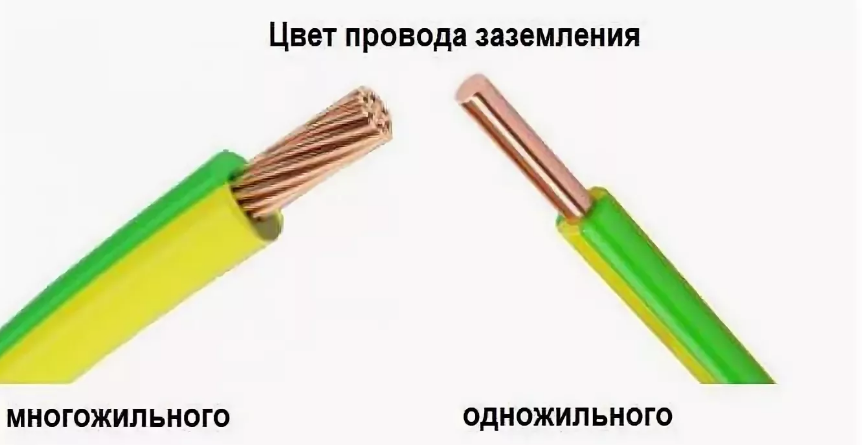

Колір землі

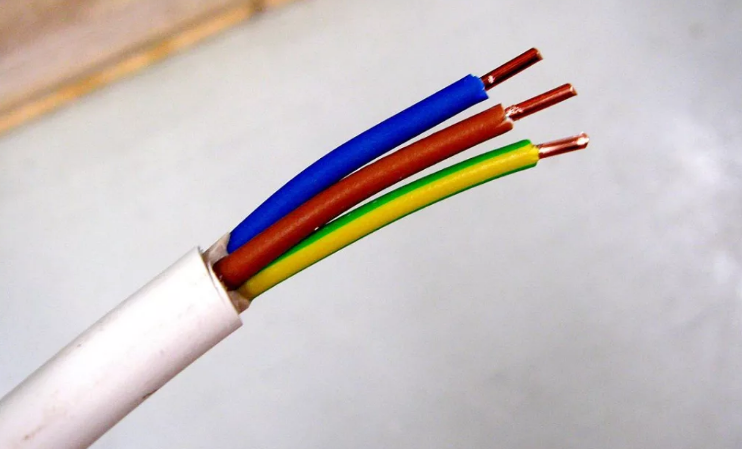

Цей провід присутній тільки в трижильних кабелях. Він має захисну функцію від ураження електричним струмом, якщо ізоляція пошкоджена або пристрій несправний. Згідно з європейським стандартом IEC 60446: 2007, провід «земля» повинна бути зелено-жовтою. Наприклад, вона жовта з зеленуватою смугою або навпаки. Всі інші кольори заборонені.

У двожильних кабелях жили «земля» і «нуль» об’єднуються. В цьому випадку ізоляція такого проводу буде синього кольору з жовто-зеленими кінцями.

Використання інформації про колір проводки під час монтажу

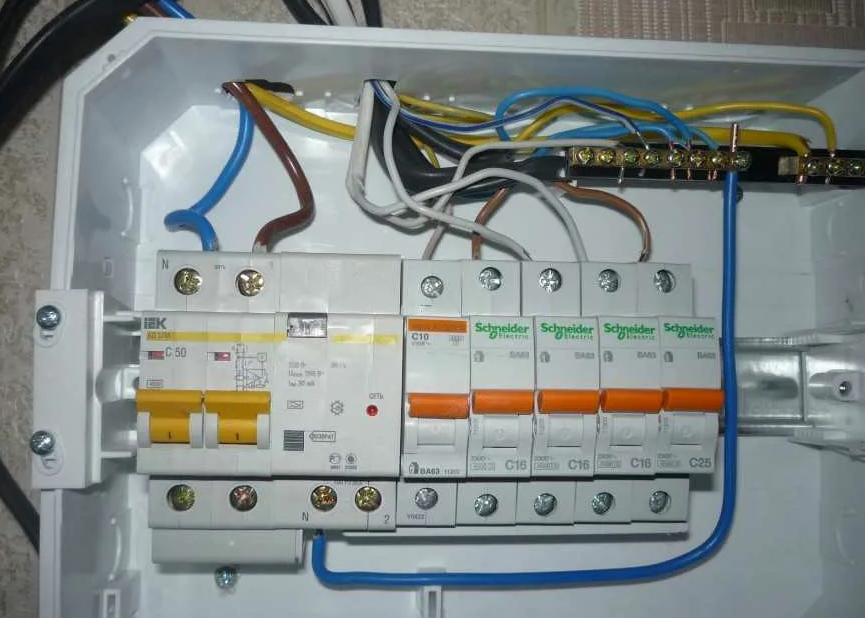

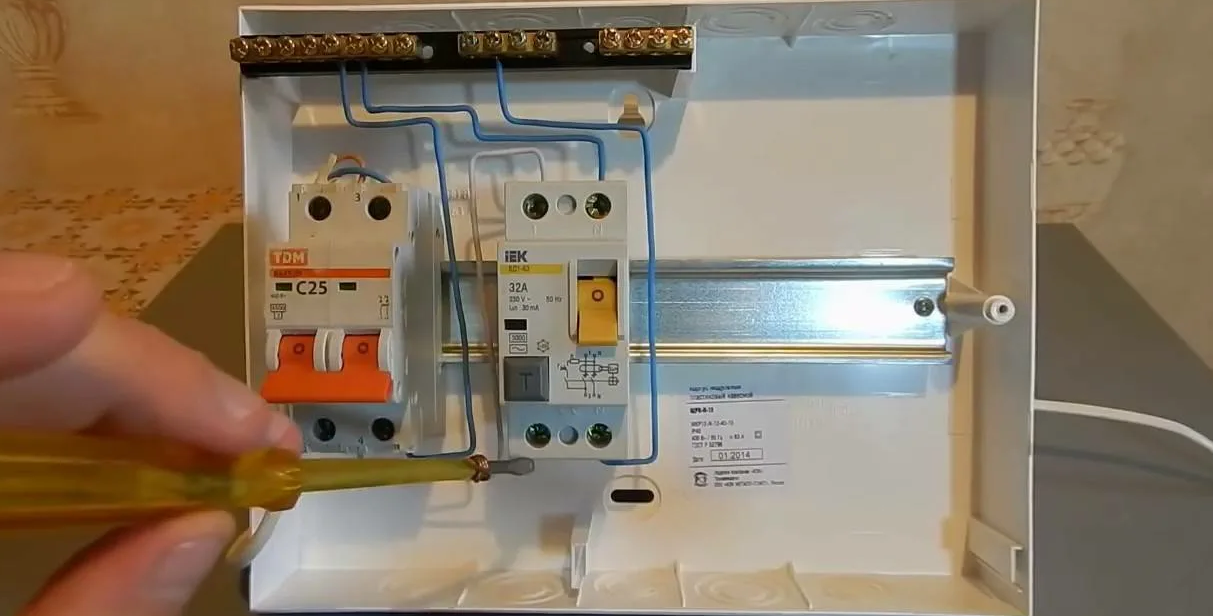

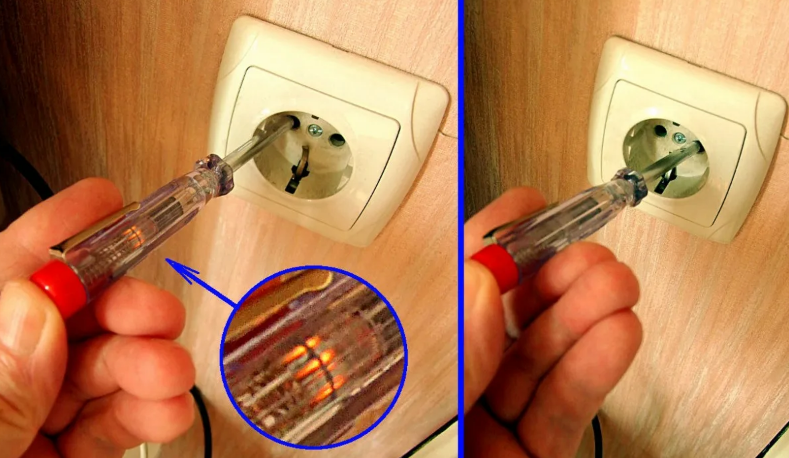

Уявіть, якби всі кабелі мали однаковий колір. Ви відкриваєте розподільний щит – і як знайти необхідний провід? Тільки за допомогою тестера – спеціальної індикаторної викрутки. Торкаючись кінця неізольованого проводу, подивіться, загорівся чи індикатор – це означає, що сердечник поетапний. Якщо індикатор не світиться, він дорівнює нулю.

Знання колірних позначень прискорює час пошуку потрібного вам кабелю, а також забезпечує безпеку при роботі з електромережею.

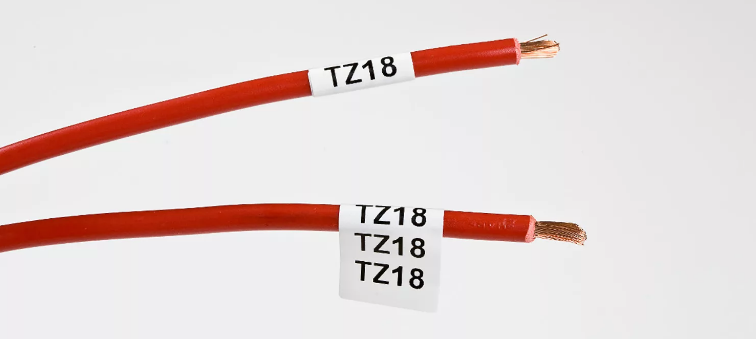

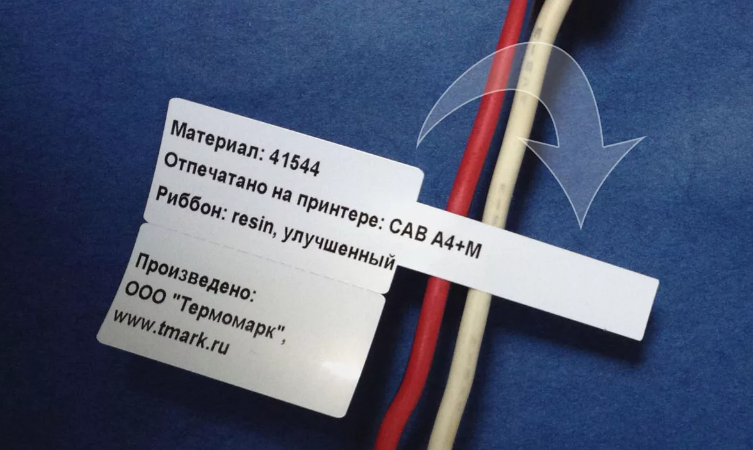

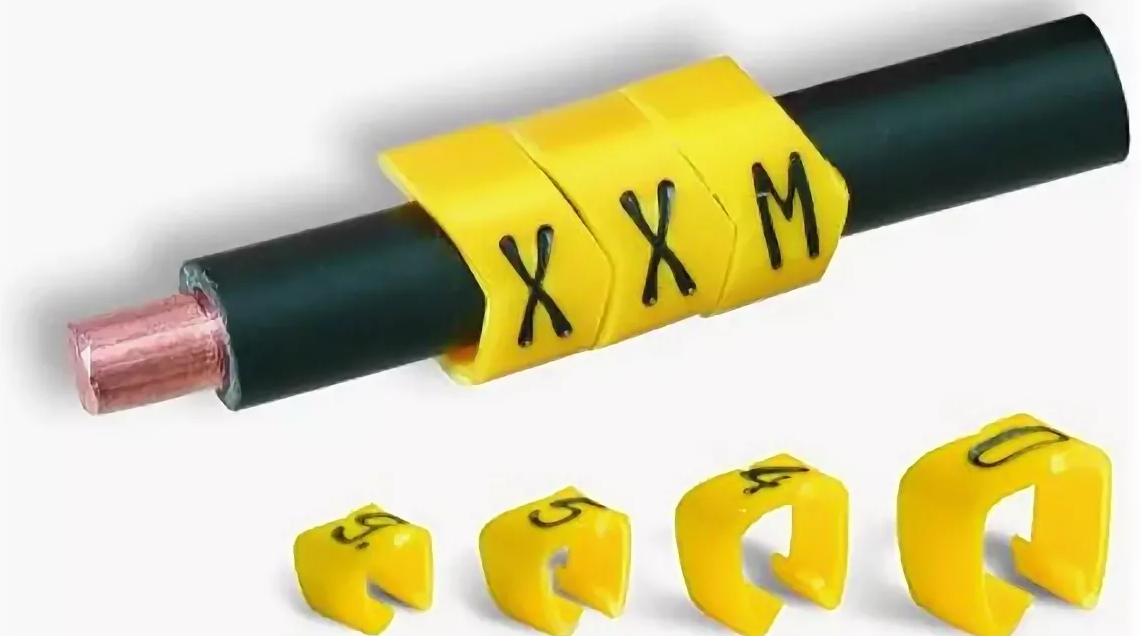

Способи маркування проводки при монтажі

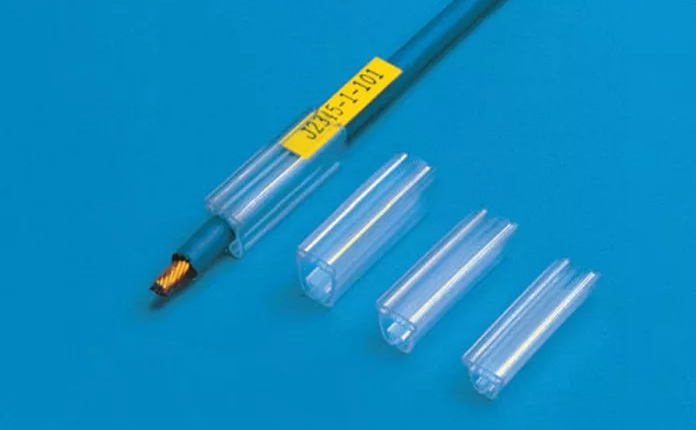

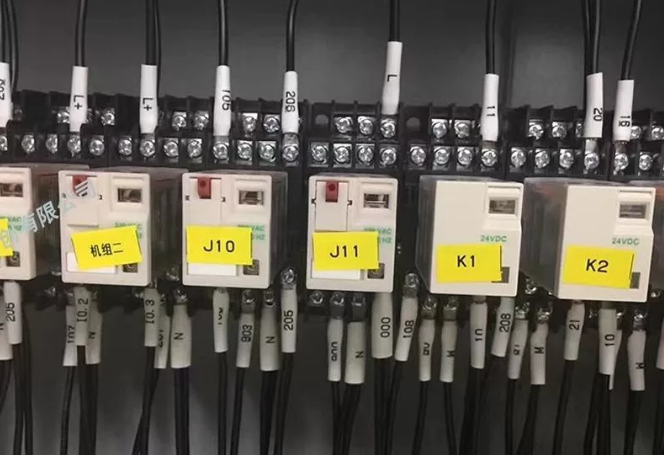

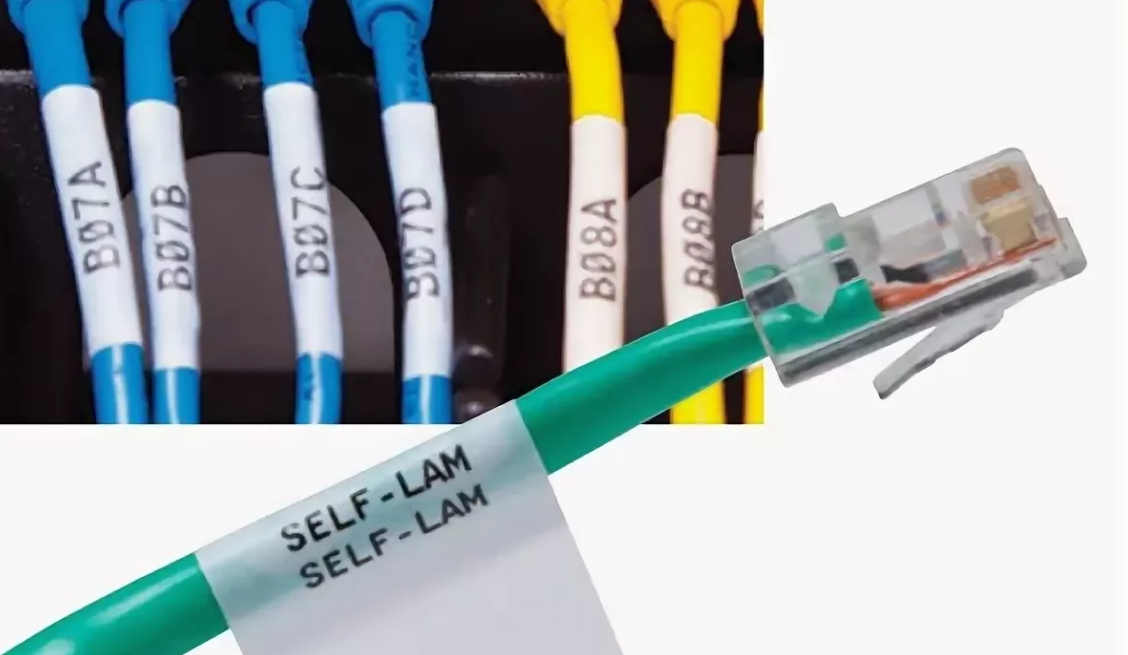

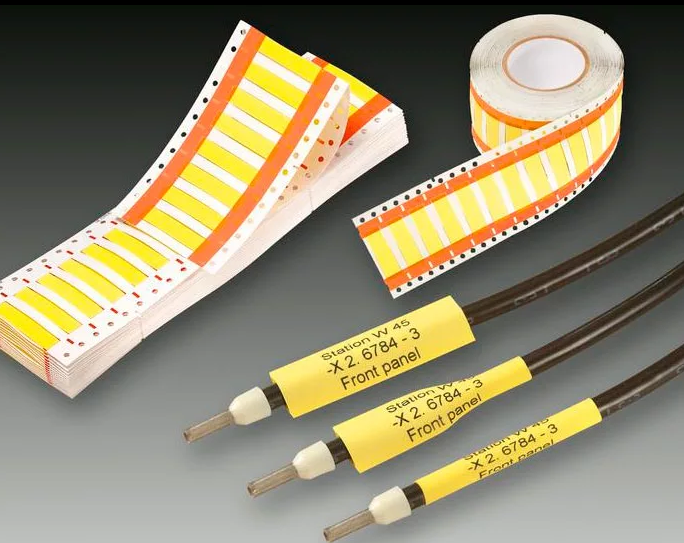

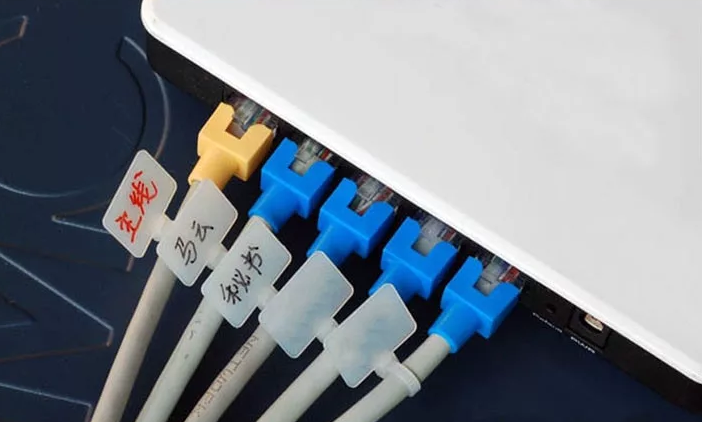

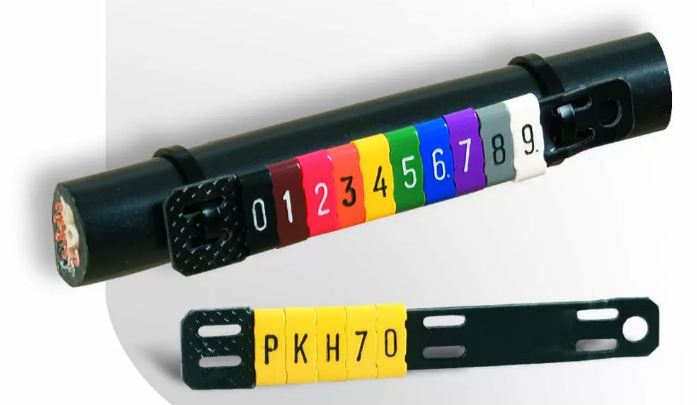

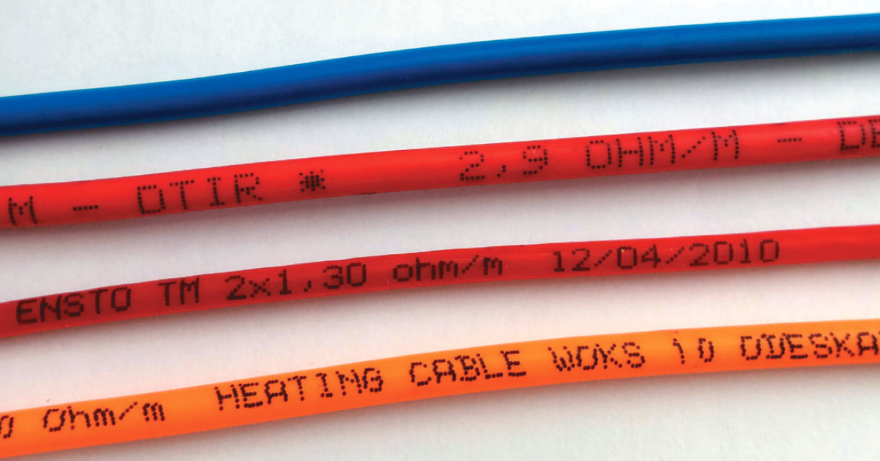

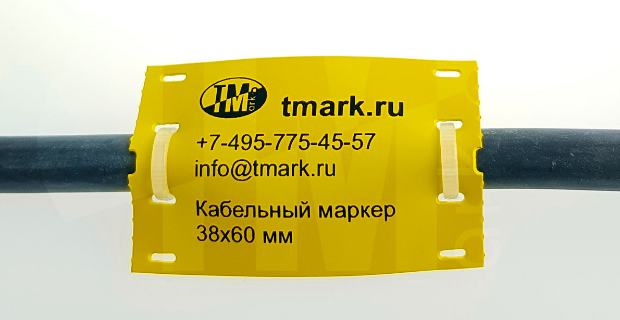

Існують різні способи маркування кабелів. Це необхідно для коректного підключення і безпеки, так як інформації про колірні відтінки оболонки кабелю не завжди вистачає. Тому на дроти, що позначають марку кабелю, його призначення, об’єкт, пов’язаний з ним об’єкт; довжина і т.д.
