У заміських будинках всі комунікації обладнуються самостійно. Теплий будинок, запорука затишку.

Пластикові вироби для систем водопостачання практично витіснили з ринку металеві труби, з цієї причини пропоную розглянути монтаж опалення з поліпропіленових труб.

Перед початком інсталяції

Потрібно буде скласти схему майбутньої магістралі, підготувати інструменти і придбати все необхідне.

1. Труборіз
2. Калібратор для залізопластикових труб
3. Фум-стрічка
4. Ніж
5. Знежирюючий засіб
6. Арматура
7. Калібрувальних
8. Маркер або технічний олівець
9. Кріплення
10. Дюбелі і саморізи.
11. Паяльник для труб
12. поліпропіленові труби
13. Запірна арматура
14. Стремена

Труби виготовляються з різних видів ПП

Вся продукція має маркування. По ньому можна визначити характеристики матеріалу.

Труби діляться на 4 класи

• Клас 1 до +60⁰
• Клас 2 до 70⁰
• Клас 4 для систем теплої підлоги та опалення до 70⁰
• Клас 5 для систем опалення до 90⁰

Для облаштування опалення в приватному будинку підійдуть труби класу 4 /10, де yes 10 – показник тиску.

Як вибрати труби

Поліпропіленові труби для опалення вибираються за такими критеріями:

1. На яких умовах проводиться операція
2. Як будуть нагріватися продукти
3. Яка система регулювання планується в магістралі
4. Життя
5. Перетин труб
6. Безпека
7. Товщина стінок виробу
8. Скільки триває опалювальний сезон?

Монтаж опалення з поліпропіленових труб своїми руками

Для монтажу системи опалення рекомендується використовувати шланги і фітинги від одного виробника, це допоможе усунути будь-які невідповідності при з’єднанні деталей. Правильно складений проект допоможе розрахувати кількість фітингів, метр труб і скільки запірної арматури буде потрібно. Деталі опалювальної системи з’єднуються пайкою. Шланги діаметром більше 63 мм встановлені встик.

Труби перетином менше 63 мм з’єднуються розтрубним і муфтовим способом. У розширений фітинг вставляється нагріта труба на 2-3 See Роз’єм в опаленні використовується тільки при установці запірних клапанів. Труборіз обрізає трубу. Важливо підібрати інструмент необхідного діаметру. Зріз повинен бути рівним.

Увага! Нерівний край з’єднувальної частини призведе до напливу або порушення герметизації, в результаті чого виникне витік. Після обрізки слід нанести бритву, вона зніме перший шар РР і армований шар.

Також слід скористатися калібратором, він видалить всі задирки, відновить геометрію труби і видалить внутрішній край вироби (фаску). Ця маніпуляція потрібна для щільного прилягання деталей, що підвищить якість з’єднання.

Важливо! Фаска робиться після зняття армуючого шару. Коли всі елементи лінії підготовлені, можна приступати до пайки. Спочатку готується паяльник. Поставити на підставку, встановити насадки. Підключається до мережі. Деталі знежирюються. З’єднуються деталі одночасно надягають на дно і втулку. Час нагріву вказано в таблиці.

Важливо! Перед нагріванням для регулювання глибини з’єднання на деталях роблять маркер. Нагріті деталі з’єднуються з примусовим зусиллям. При з’єднанні елементи повинні знаходитися на одній лінії і повертати їх заборонено. Після охолодження необхідно перевірити, чи є наплив, якщо є, то підключення слід відбракувати. Так як при нагріванні поліпропілен подовжується, а при охолодженні стискається, на систему слід встановити компенсатори.

Компенсатором можуть бути:

• П-подібні
• Г-подібна
• Z-подібна
• Круглі у вигляді петлі.

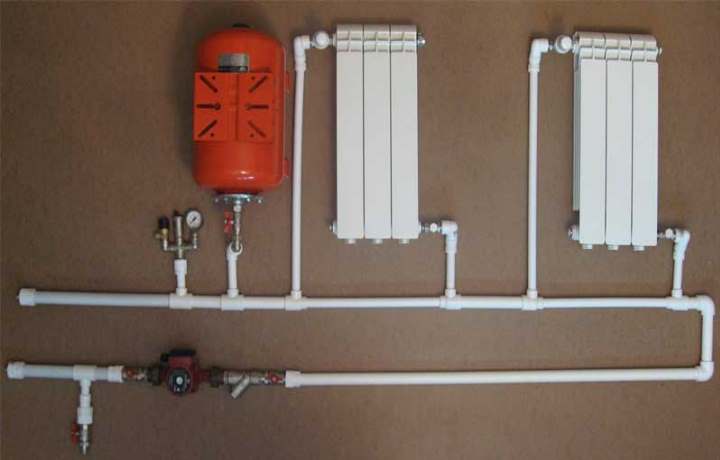

Вибір методу компенсації провисання залежить від розташування труб. Запірні клапани рекомендується встановлювати на вході і виході радіатора. Така опція дозволить відремонтувати магістраль і замінити ділянку системи. Як зробити підключення до радіаторів опалення, показано на малюнках вище.

Якщо в системі є стикування ПП з іншим матеріалом, то слід

1. На металевій трубі створюється різьблення
2. На нитку намотується димова стрічка.
3. Штуцер необхідно намотати руками, без інструментів. Якщо після з’єднання з’являється текти, штуцер необхідно скрутити
4. Далі поліпропіленова труба приварюється до муфти на фітингу.
