Як самостійно підключити телефонну розетку?

Якщо ви хочете перенести стаціонарний телефон з однієї кімнати в іншу або замінити наявний пристрій на більш сучасне, потрібно буде провести роботу по установці телефонної розетки.
Ця операція займає небагато часу і може виконуватися самостійно при мінімальних знаннях в електриці, і вмінні поводитися з інструментами.

Робоча напруга телефонної лінії помітно нижче, ніж електричної мережі в 220 вольт, але якщо виконувати монтажні роботи без захисних рукавичок, то можна отримати помітний розряд електричного струму, особливо в той момент, коли на телефон, який в даний момент підключений, надійде вхідний дзвінок.

Для установки будуть потрібні наступні інструменти:

  • викрутка;
  • перфоратор;
  • затискні лічильники для очищення проводів від ізоляції;
  • молот;
  • мультиметр;

З матеріалів, які вам можуть знадобитися.

  • будівельний гіпс;
  • кабель UTP;

Інструкція по підключенню

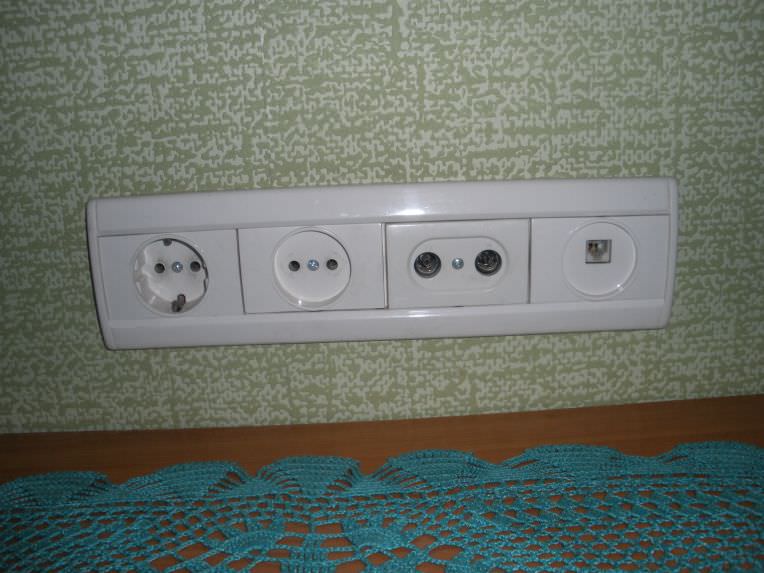

Установка відкритого гнізда

Це найпростіший варіант установки, займає не більше 10 хвилин.

Монтаж здійснюється в такому порядку:

  1. 2 дроти з’єднуються з клемами розтруба, очищаються від ізоляції, надійно затискаються.
  2. Розетка встановлюється внизу стіни або на підлогу саморізами.
  3. Для того щоб приховати зовнішню проводку, використовуються електричні плінтуси або панелі, всередині яких встановлена телефонна проводка.

Полярність повинна спостерігатися при установці телефонних розеток. У системі передачі інформації за допомогою телефонного сигналу позитивний провідник виконаний в ізоляції зеленого кольору, а негативний – червоного. Але навіть якщо провідники при монтажі розташовані неправильно, нічого, що могло б нашкодити обладнанню, не відбудеться, просто телефонний апарат працювати не буде.

Установка прихованого гнізда

Монтаж в цьому випадку складніше і вимагає проведення робіт по виконанню поглиблення в стіні для установки розетки:

  1. Для цього перфоратор зі спеціальною насадкою відповідного діаметру робить поглиблення в стіні в тому місці, де передбачається установка телефонної розетки. Якщо пуншу немає, то з молотком і стамескою можна виконати ту ж роботу, але це займе набагато більше часу.
  2. До місця установки слід підрізати

настінний канал для прокладки телефонного кабелю.

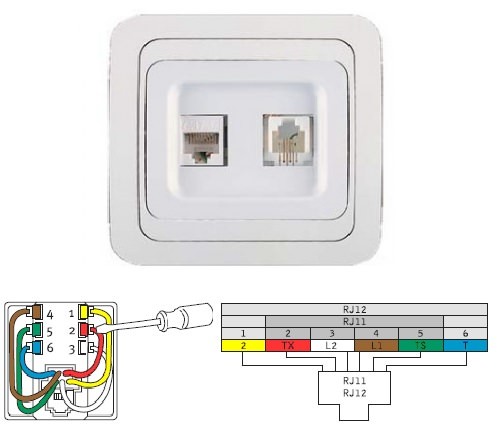

  • Кручена пара з’єднується з клемами гнізда зі збереженням полярності, потім встановлюється в гніздо, яке вже монтується в поглибленнях стіни.
  • Рівномірно затягуються болти, які надійно фіксуються, спеціальними лапами, внутрішньою частиною гнізда.
  • Приготований гіпсовий розчин усуває зазори між розеткою і стіною, а також герметизує канал телефонним кабелем.
  • Після завершення «гіпсових» робіт на розтруб встановлюється зовнішня, декоративна частина.
    • Актуально:  Оформлення кухні у середземноморському стилі (55 фото)

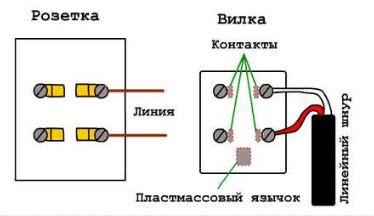

    Установка розетки радянського зразка

    Якщо встановлений телефон старого зразка, то для того, щоб продублювати його тим же пристроєм, потрібно встановити розетку РТШК-4. Цей вид відноситься до категорії зовнішніх, тому його установка здійснюється способом, описаним вище.

    Відмінність сучасних зразків розеток цього типу полягає в тому, що в їх конструкції відсутній конденсатор, за допомогою якого раніше можна було перевірити працездатність телефонної лінії.

    Сьогодні для тестування використовується тестер, який в стані «спокою» повинен показувати наявність постійного струму 60 В. При відсутності тестера або мультиметра можна підключити до лінії відомий хороший телефон і спробувати зателефонувати. Якщо це не вдається, телефонна мережа несправна.

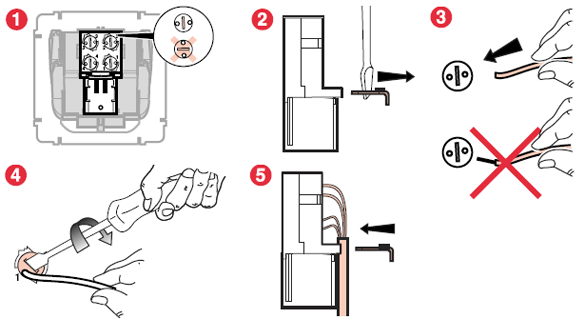

    Як підключити телефонний роз’єм Legrand?

    Продукція французької компанії «Легран» має найвищу якість, а також особливістю, що полегшує установку телефонної розетки. Для того щоб кріпити провідник до контактів розетки, не обов’язково зачищати дроти від ізоляції.

    У конструкції розетки передбачені спеціальні ножі, які розрізають ізоляцію при затиску дроту всередині клеми. Для цього достатньо на чверть обороту повернути спеціальний затискний механізм.

    Після того як підключення проводів до розетки Леграна завершено, якість контактного з’єднання перевіряється за допомогою мультиметра. Для цього слід перевести пристрій в режим роботи постійним струмом і виміряти напругу на клемах розетки, яке при відсутності вхідного дзвінка, має бути в межах 60 В.

    Якщо напруги немає, затискний механізм слід повернути в протилежну сторону, повністю звільнивши провідник, потім знову повернути його за годинниковою стрілкою до упору.
