Головне – ідея і чіткий план

Сонячні батареї з банок – ідеальний варіант для власників власного будинку. Встановивши таку просту конструкцію на стіну або дах, можна повністю забезпечити теплом одне з приміщень. Такий колектор допоможе вам частково розвантажити котел.

Основна робота всієї системи забезпечується принципом конвекції. Повітря в панелях банок нагрівається на сонці протягом дня і, рухаючись, ефективно нагріває довколишнє приміщення. А головне – ніхто з ваших знайомих не здогадається, з чого насправді зроблена ця «високотехнологічна» сонячна батарея.

Важливо і те, що вся конструкція виходить дуже легкою, а це значно спрощує її монтаж і демонтаж на висоті. Крім того, це не збільшує загальне навантаження на дах, стіни і стелі.
Логічно, що готовий агрегат повинен бути встановлений на самій сонячній стороні, а найкраще під кутом в 35 градусів. Завдяки такому розміщенню на приймач буде потрапляти більше сонячного світла, а значить, в пташнику буде тепліше.
Хочете зробити своїми руками такий екологічний сонячний колектор з пивних банок? Давайте дізнаємося.

Підготовка

Основні матеріали, які знадобляться для роботи: дошки (або фанера, товщиною 1 – 1,5 см), органічне скло (підійде і безбарвний монолітний полікарбонат), герметик, будь-яка теплоізоляція, куточок і металобрухт.

Отже, для початку потрібно зібрати необхідну кількість матеріалу. Нам знадобляться алюмінієві пивні банки (енергетичні напої, кола і т.д.) Для створення колектора розміром 240 × 126,5 см знадобиться 234 алюмінієві банки стандартного розміру. Так, багато – тому ми залучаємо всіх наших друзів до процесу збору. Звичайно, не можна морочитися і використовують сталеві труби, тільки тут їх знижена теплопровідність дозволить значно знизити кінцеву температуру, що виходить від колектора. І звичайно ж, доведеться багато витратити на труби.
Візьміть порожню банку, ножицями по металу розширте отвір з боку «горлечка» – довільними надрізами. Також можна використовувати роликовий консервний відкривач і пройтися по краю, це також допоможе згорнути гострі краї.

На дні банок є кілька наскрізних отворів з стамескою. Через них буде відбуватися ефективна циркуляція повітря.
Розташувати лунки можна наступним чином:

Зверніть увагу, що некрасиві зазубрювання обов’язково повинні бути присутніми. Струмені повітря, стикаючись з ними, створюють ефект турбулентності, а значить, ще більше прискорюються і нагріваються. Це те, що нам потрібно.
Після завершення підготовчих робіт отримані заготовки слід ретельно вимити, так як готова конструкція, нагріваючись, буде виділяти неприємні запахи. Додатково знежирити місця склеювання (горлечко і дно), ретельно просушити банки.

Перед тим як склеїти банки в довгі трубочки, бажано заздалегідь зробити форму власника. Він дозволить закріпити нитку банок в рівні до тих пір, поки герметик не стане твердим. Для цього достатньо з’єднати дві дошки, довжиною 2,2 метра, під прямим кутом.

Тепер по черзі накрийте кожну банку термостійким герметиком, з’єднавши дно з наступним горлечком. Також можна паяти з’єднання, тільки ця робота дуже копітка. Приклейте трубочку, що складається з 13 банок, і встановіть її в «форму». Зверху злегка притисніть конструкцію чимось – для більшого зчеплення. Всього нам потрібно буде зробити 18 таких «труб».
Захопіть конструкцію в декількох місцях пластиковими стяжками, для безпеки, і залиште її сушитися як слід. Зазвичай на це йде не менше доби.

Ящик

Поки трубки сохнуть, приступимо до виготовлення дерев’яного ящика, в який, власне, і будуть укладатися. В якості каркаса будемо використовувати дошки і фанеру товщиною 1-1,5 см.

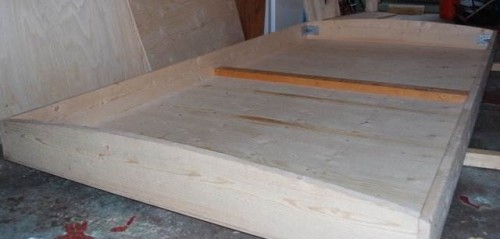

Нарізають матеріал з урахуванням наступних розмірів каркаса: 240 × 126,5 см Верхню і нижню частини короба майбутнього колектора краще виконати злегка закругленою – на лицьовій стороні, куди буде кріпитися полікарбонат. По краях висота повинна бути 12 см, ближче до центру – досягати 16 см.

Таким чином, дугоподібно закріплений оргскло або полікарбонат, попутно буде виконувати і роль фокусуючої лінзи, посилюючи світловий потік, а значить, підвищуючи температуру, створювану колектором. Щоб забезпечити максимальну посадку скла, зробіть в бічних стінках ящика дрібний скіс. Тоді тріщини, а значить, і втрати тепла, будуть мінімальними.

Закріпіть деталі ящика металевими куточками, по центру встановіть опорний брусок. Герметиком пройдіть всі шви, щоб потім тепло не виходило назовні.

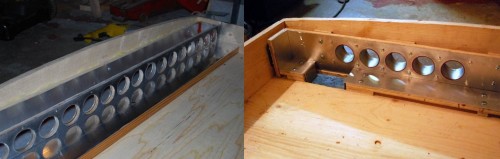

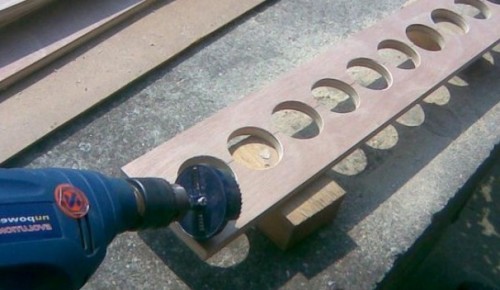

Тепер перейдемо безпосередньо до створення каркаса для сонячного приймача з банок. У фанері розміром 126,5 × 12 см робимо отвори – це буде тримач повітрозабірника. Для створення ідеально рівних отворів знадобиться спеціальна крона по дереву, діаметром 54 мм.
Прикріпіть дві банки в ряду один до одного, обведіть «шийки» кожної на шматку фанери, і просвердлите відповідним кроком. Таких отворів потрібно просвердлити 18 штук.

Для більшого теплообміну цей брусок можна продублювати тонким листовим алюмінієм. Таким чином, верхні і нижні рейки оформляються вгору. Не забудьте передбачити наскрізні отвори в коробці, через які буде здійснюватися повітрообмін між приміщенням в будинку і сонячним приймачем.

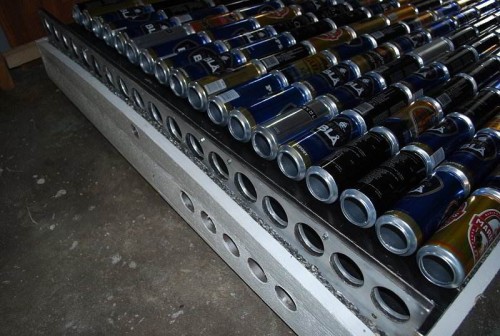

Перед укладанням банок дно укладіть фольгованим утеплювачем. Акуратно встановіть трубки з банок, обробіть стики дерев’яним бруском герметиком і знову дайте ретельно висохнути.

Щоб забезпечити міцність конструкції, встановіть посередині монтажну опору. Прикрутіть до нього два саморіза з плоским ковпачком – листи оргскла або полікарбонату будуть спиратися на них по центру. Їх висота повинна відповідати висоті закруглених бічних рейок ящика.

Оскільки при постійному нагріванні і охолодженні часто утворюється конденсат, необхідно передбачити з боків невеликі отвори для вентиляції. Адже мало того, що волога руйнує каркас, вона ще й затемнює скло при випаровуванні. В результаті на банки потрапляє менше світла, а нагрівання неефективно. Також всередині може висіти грибок, не думаємо, що вам захочеться подихати повітрям, рясніє спорами.
Забезпечте отвори болтами великим пластиковим ковпачком, щоб мати можливість при необхідності їх відкручувати і закручувати.

Для підвищення ступеня поглинання світла панеллю рекомендуємо пофарбувати ряди банок в чорний колір. Зробити це можна швидко за допомогою пульверизатора. Використовуйте матову фарбу, оскільки глянцева фарба буде відображати частину тепла, отриманого від сонця. Вибирайте тільки термостійку фарбу, так як навіть в зимові холоди обігрів банок буде значним.
Ось що має статися.

Знову залиште його сохнути.

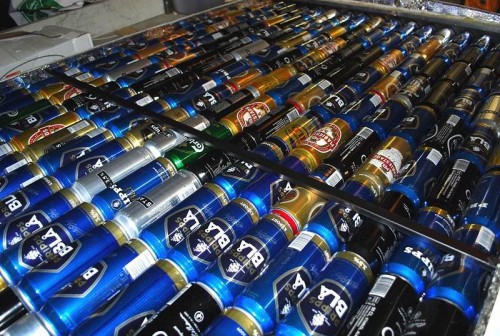

Нарешті, настала черга кріпити листи полікарбонату. Радимо намітити на них місця розташування саморізів і заздалегідь просвердлити отвори на рівній поверхні. Так як якщо відразу вкрутити їх в конструкцію, попутно зігнувши дугу, скло може лопнути. Краще не поспішати. При обшивці склом не варто занадто сильно закручувати саморізи, знову ж таки, через ризик пошкодження.

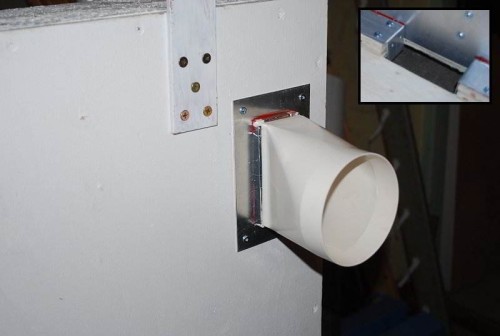

Потім потрібно оснастити перехідник вхідним і вихідним отвором повітродувки в панелі. Вона повинна бути довжиною – в товщі стіни будиночка. Його можна зробити своїми руками з металопластикової труби відповідного діаметру. Щільно притисніть перехідник до колектора болтової накладкою.

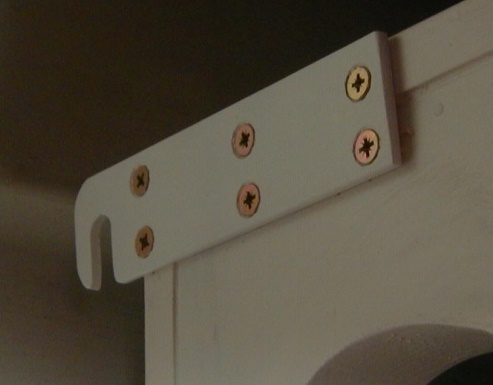

Щоб повісити на стіну, прикрутіть кріпильні гачки до задньої частини панелі. Їх також можна зробити своїми руками з обрізки листового праски.

Покрийте всі зовнішні елементи ящика грунтовкою антисептичної та емалевої фарбою, щоб деревина не розкладалася під дією мікроорганізмів, води, світла і температури.
Перед тим як повісити готову панель на стіну (або дах) будинку, слід просвердлити в ній наскрізні отвори. Через них буде відбуватися теплообмін між панеллю і інтер’єром будинку. Схематично вся конструкція виглядає так:

Щоб забезпечити інтенсивну циркуляцію всередині панелі, потрібно встановити вентилятор на вході. Так повітря буде швидше проходити через систему і, нагріваючись, підніматися вгору – в сторону приміщення. Щоб правильно прискорити нагнітання повітря, необхідно використовувати потужний вентилятор,

продуктивність не менше 200 м3/год.

При створенні набагато менших конструкцій цілком можна обійтися кулером від зламаного комп’ютера. Правда і тепловіддача у такої міні-установки буде невеликою.

І як це працює?

За вимірами людей, які випробували такі панелі на експлуатації – в сонячні дні взимку температура всередині колектора досягає 60 – 70 ° С (навіть при невеликому мінусі на вулиці). З огляду на невеликі тепловтрати і перепад температур при розподілі нагрітого повітря всередині приміщення, така панель цілком може забезпечити комфортні 20 ° С в приміщенні. Зрозуміло, що опалення обмежується межами приміщення, поруч з яким воно встановлено.

Таку панель можна використовувати для автономного опалення будь-яких господарських будівель на ділянці, віддаленій від основної будівлі і комунікацій. Просто встановіть його під невеликим кутом поруч з будівлею, підніміть сполучну втулку і нагрійте абсолютно безкоштовно

Єдиним недоліком даної установки є залежність від ступеня інсоляції в регіоні. Взимку вона, природно, нижче, тому таку систему можна використовувати для обігріву тільки в денний час. А ввечері ще доведеться запустити котел. Але в якості додаткового джерела тепла – він досить ефективний.

Також такий колектор не передбачає накопичення тепла, тому, щоб довше підтримувати температуру, на повітрозабірники бажано встановлювати заглушки і закривати їх на ніч. Влітку, коли немає необхідності в опаленні, потрібно затінити панель і тримати заглушки постійно закритими.
До речі, за допомогою таких «сот» можна нагрівати воду, хочете знати як?

Нагріваємо воду

За схожим принципом можна зробити водонагрівач. Також його можна використовувати тільки в денний час, адже вода буде нагріватися від сонця до температури, досить комфортною для миття. Це дозволить хоч трохи розвантажити котел або котел. Також є можливість успішно застосовувати такі системи в місцях, де немає можливості провести газ або забезпечити обігрівачі іншим паливом.

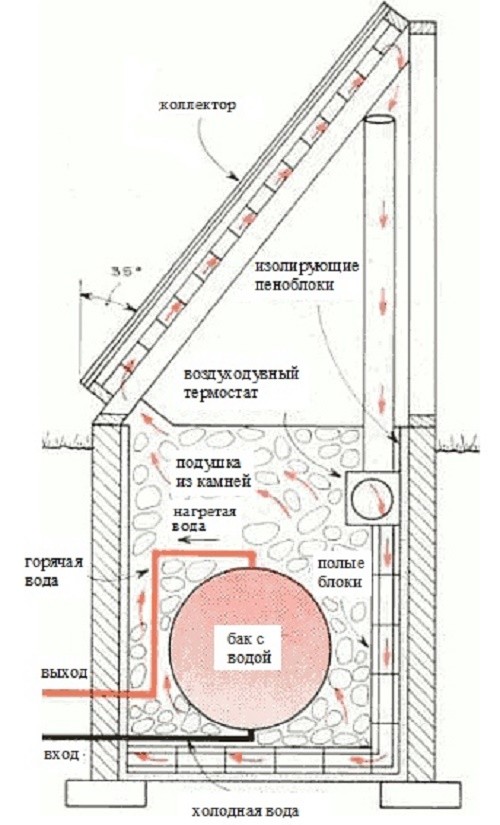

Для цього доведеться зробити цілу окрему установку. Схематично оформлення буде виглядати так:

На малюнку представлена конструкція, загальною площею до 5 м2. Його каркас виконаний з дерев’яних брусків, обшитих фанерними листами. Панель колектора складається з 600 алюмінієвих банок, зібраних за методикою, описаної вище. Вона нахилена на 35 градусів від вертикальної осі.
Нижня частина конструкції розташовується в котловані, глибиною 1,5 метра, розміром 2,7 на 1,2 м. Його вистилають порожнистими піноблоками і ретельно утеплюють шаром Пінополістиролу. Усередині знаходиться ємність з водою, ємністю від 300 літрів. Навколо нього в якості колектора і теплорозподільника передбачено посипання невеликих валунів. Через вентиляційний канал зліва нагріте панеллю повітря надходить вниз, і передає тепло каменям. Цей рух посилюється вбудованим вентилятором потужністю не менше 125 Вт.

До баку підключаються дві котушки, що подають холод і видаляють підігріту воду. Його можна використовувати як для миття, так і для обігріву приміщень, підключення до системи центрального опалення. Температура води, що надходить в будинок, цілком достатня для обох цілей – близько 50 ° С. А, наприклад, тільки відключивши бойлер щомісяця можна заощадити до 300 кВт *год.

Так, дана система конструктивно набагато складніше першої, але вона значно розширює можливості подальшої роботи теплоносія. Незважаючи на те що він також сильно залежить від освітленості, кам’яна подушка в землі набагато довше зберігає тепло.

Спробуйте зробити такий колектор своїми руками. Насправді це не так вже й складно. Найдовше – зібрати достатню кількість матеріалу. Але натомість ви отримаєте потужну систему опалення, з постійно поновлюваною енергією. А головне – абсолютно безкоштовно.
