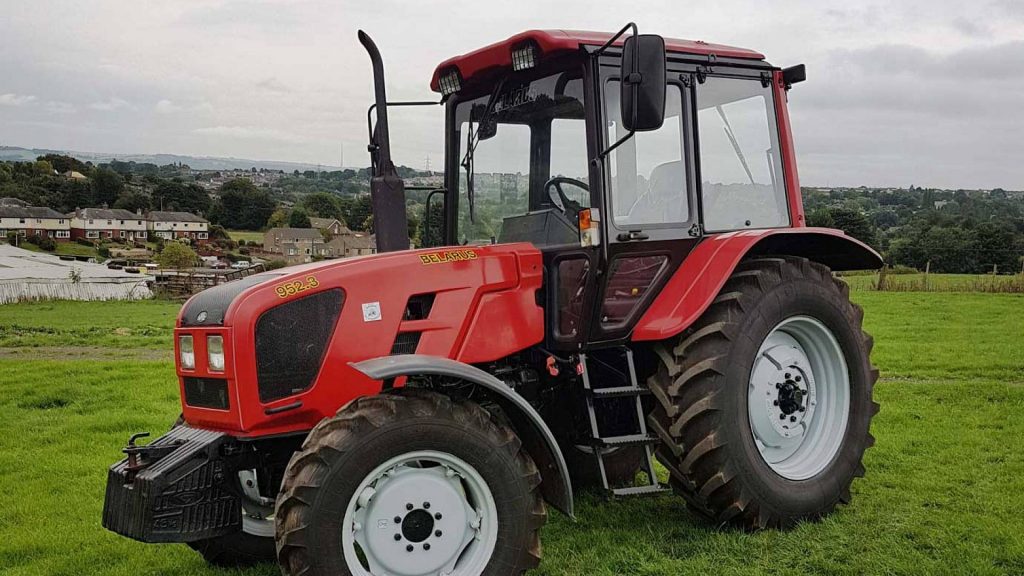

МТЗ – найпоширеніші трактори в Росії. Їх використовують в будівництві, містобудуванні та сільськогосподарських роботах. Періодично вони потребують обслуговування, а особливо тракторний генератор потребує перегородці. Нижче ви дізнаєтеся основні етапи з’єднання, розбирання і діагностики поломок.

Конструкція і принцип роботи

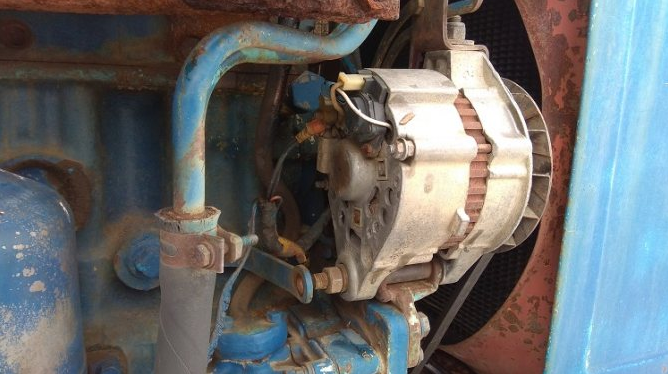

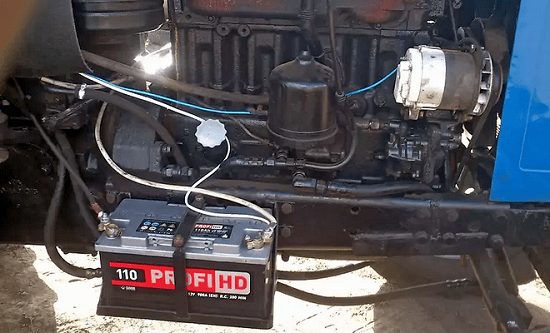

Для початку потрібно зрозуміти, де знаходиться генератор МТЗ. Він розташовується збоку картера і кріпиться на обертовому підставі. У найвищій точці фіксується ремінь генератора, який передає крутний момент.

Ремінець також потрібен для обертання ємності з кулером. При його поломці автоматично припиняється робота всіх систем.

Від торців кришки генератора є отвори для накачування повітря.

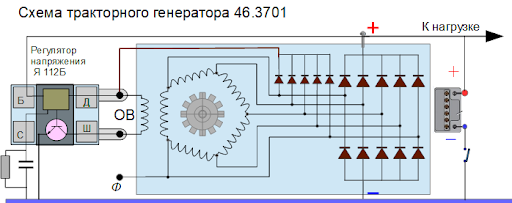

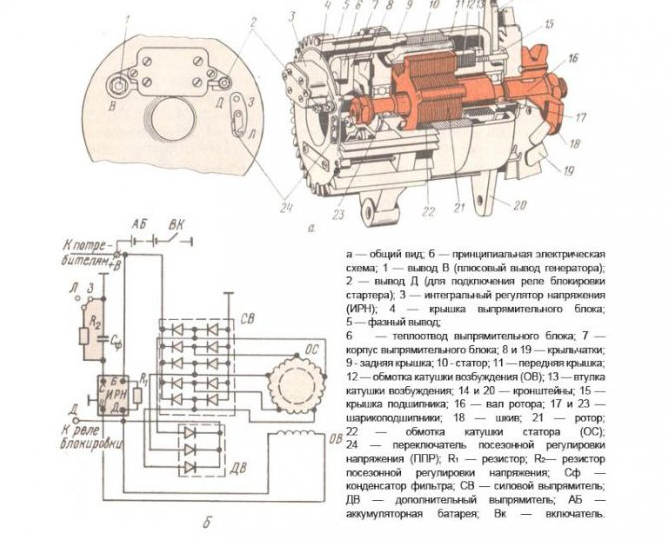

Схема з керівництва по обслуговуванню виглядає так:

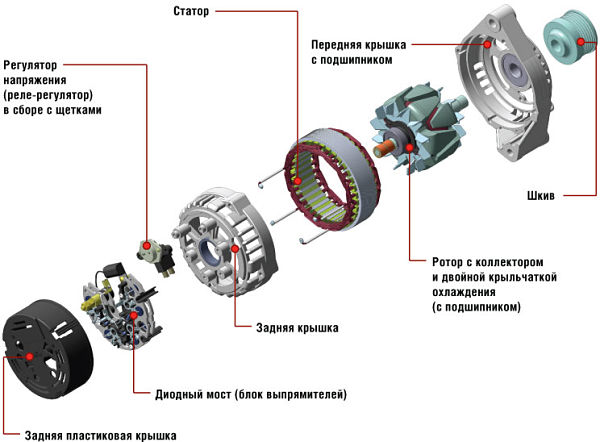

Серцем агрегату є статор. Усередині нього знаходиться ядро з штампованих пластин з обмоткою.

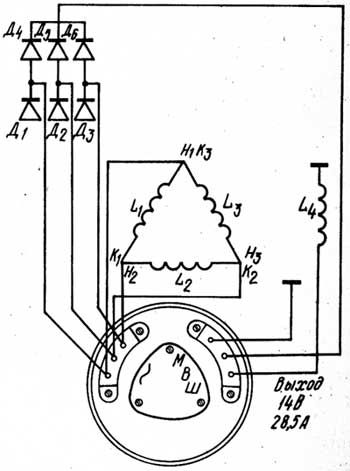

Обмотка утворює фази, з’єднані послідовно за схемою трикутника. Статор містить підшипник з нерухомим валом. Його пресують в мішечок з штампованими пластинами. Опори монтуються в знімні кришки. Носок вала оснащений робочим колесом-вентилятором для активного охолодження.

Агрегат забезпечує збудження котушок. Вони подають струм від акумулятора, що вводить систему в роботу.

Якщо акумулятора в техніці немає, то можна перевести генератор в режим паралельного збудження. В цьому випадку вона буде працювати самостійно.

До речі, з цієї причини генератор називають самозбудженим.

Отже, принцип роботи полягає в наступному:

1. Спочатку запускається ротор. Своїми коливаннями він створює магнітне поле, яке впливає на статор.
2. Електромагнітні імпульси створюють в статорі трифазний змінний струм, який в подальшому інвертується в постійний струм. В

Деякі варіації потребують підключення додаткового реле.

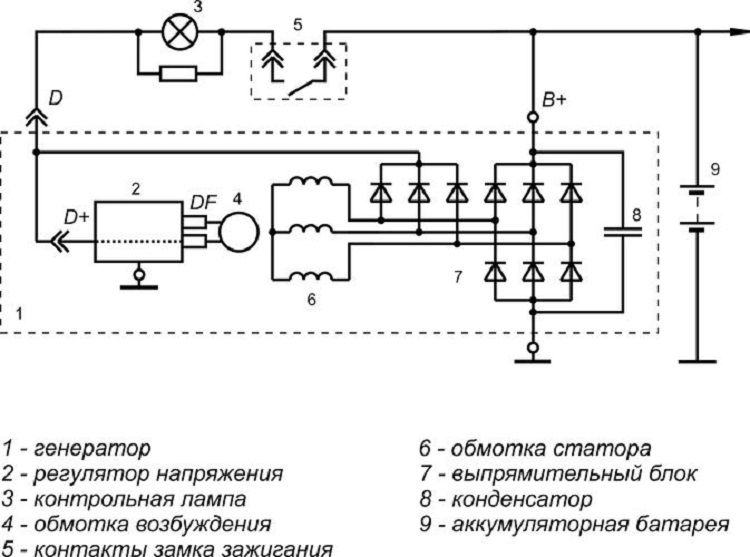

Схема підключення генератора

Так, схема підключення автомобільного генератора необхідна кожному трактористу, щоб ввести його в експлуатацію безпосередньо «в полі».

опис процесу

Підключення генератора МТЗ 80 – процедура нескладна. Робиться вона в кілька етапів:

1. Генератор прикручується болтами до боковини двигуна.
2. Потім відбувається натяг ременя і остаточна фіксація болтом.

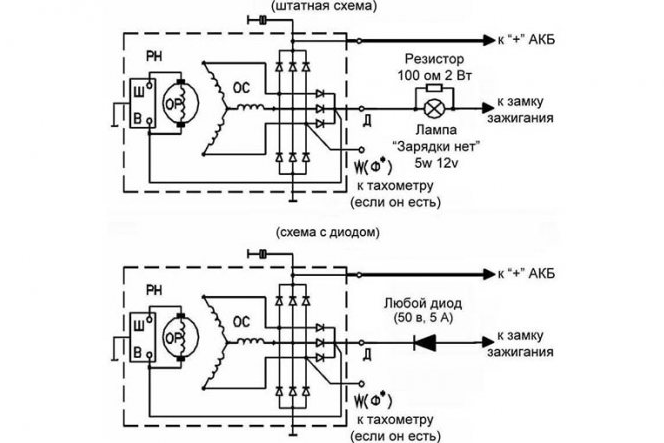

3. Після цього потрібно підключити електрику. Кріпиться він стандартним способом «клем-болт». Ось схема підключення генератора.

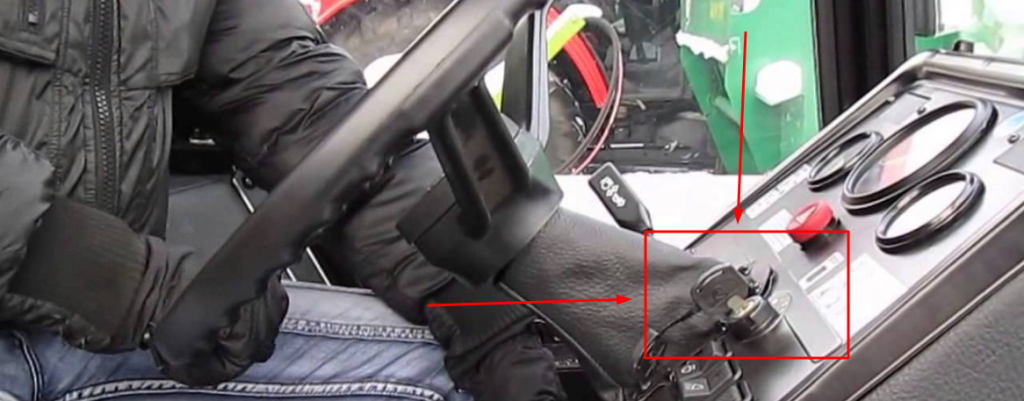

А як перевірити генератор на МТЗ? Потрібно повернути ключ запалювання. Якщо загорілася червона лампа, значить, була допущена помилка. Це говорить про недостатню зарядність. Потрібно ще раз перевірити схему підключення.

Перевірка на звивистість

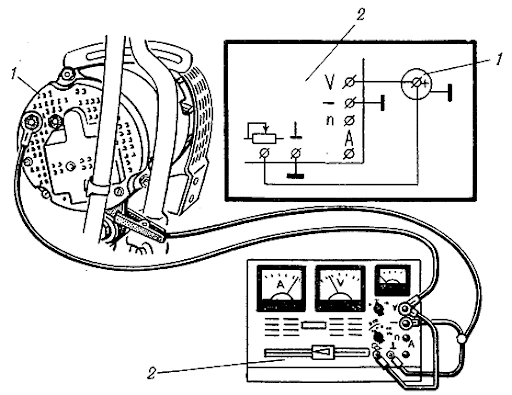

Генератор на МТЗ 82 все одно не запускається, можливо, проблема не в підключенні, а в самій обмотці. Потім потрібно провести діагностику системи.

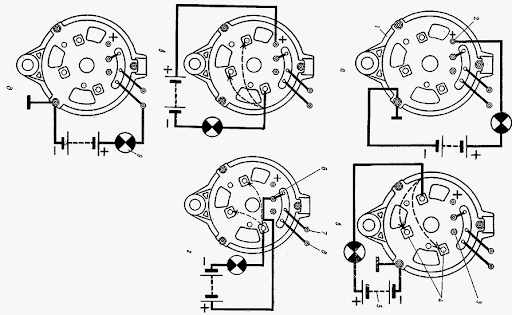

Для цього потрібно відключити генератор від мотора і повністю зарядити акумулятор. Так, мінус слід кинути на контакт М, а плюс на Ш.

Якщо котушка працює справно, лампочка буде горіти дуже тьмяно. Яскраве світло свідчить про серйозні проблеми.

Також можуть знадобитися додаткові тести:

1. Мінус на М, і плюс на Б. Необхідно включити в ланцюг індикаторну лампу. Якщо все добре, він не згорить. У разі поломки діода або позитивного виходу на корпус буде помітна індикація.
2. Мінус на будь-якому контакті змінної напруги, і плюс на B-pad. Результат, як і раніше, визначається лампочкою.
3. Позитивний на М, і негативний на змінні контакти. Якщо лампа горить, то в діоді відбувається поломка.

Також не зайвим буде переконатися в тому, що працює сама цибулина. Іноді він не горить, тому що зламаний.

Технічне обслуговування пристроїв на МТЗ

Щоб органи управління і сам генератор не вийшли з ладу, краще проводити регулярне технічне обслуговування.

Перш за все, необхідно регулярно видаляти масло і пил, які осідають під кришкою. Пил краще видувати компресором, але підійдуть і звичайні ганчірки. Якщо бруд забила тріщини, знадобиться розбирання і протирання. Робити це потрібно тими ж ганчірками, змоченими в бензині. Вату або синтетику для чищення використовувати не варто.

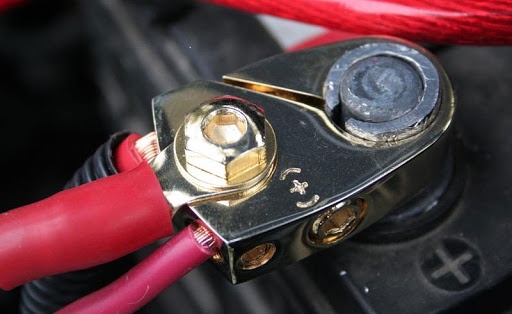

Регулярно потрібно оглядати клеми на наявність оксидів. Як тільки вони з’являться, їх потрібно видалити механічним способом наждачним папером або напилком. Діяти потрібно акуратно, тільки так, щоб оксидна плівка була знята. Також можна змастити контакти мідним або силіконовим мастилом.

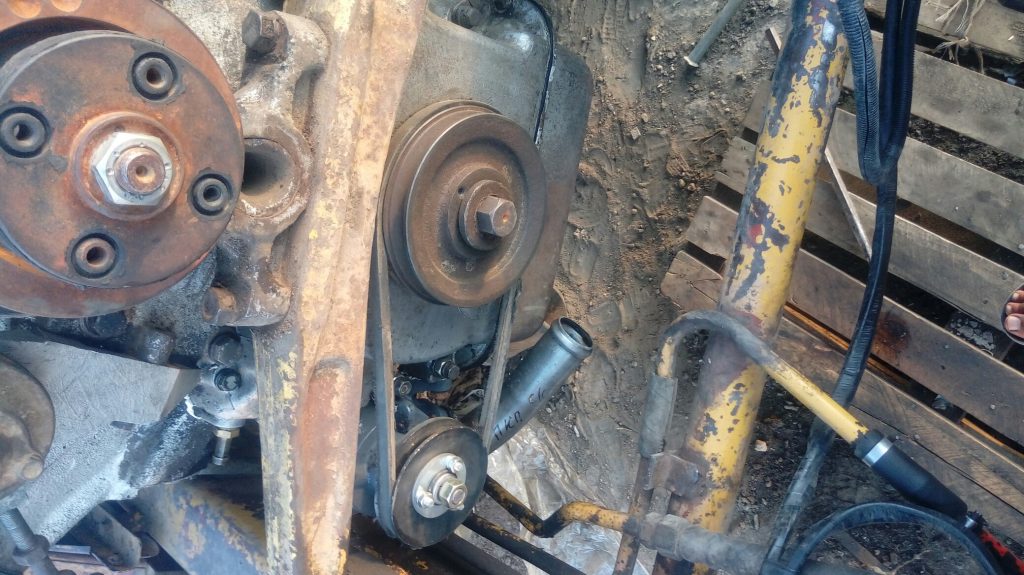

Періодично оглядайте крильчатку і шківи. Будь-які тріщини або відколи свідчать про швидкий капітальний ремонт. Їх краще відразу замінити, щоб не виникало позаштатних ситуацій. Аналогічним чином рекомендується перевірити натяг ременя.

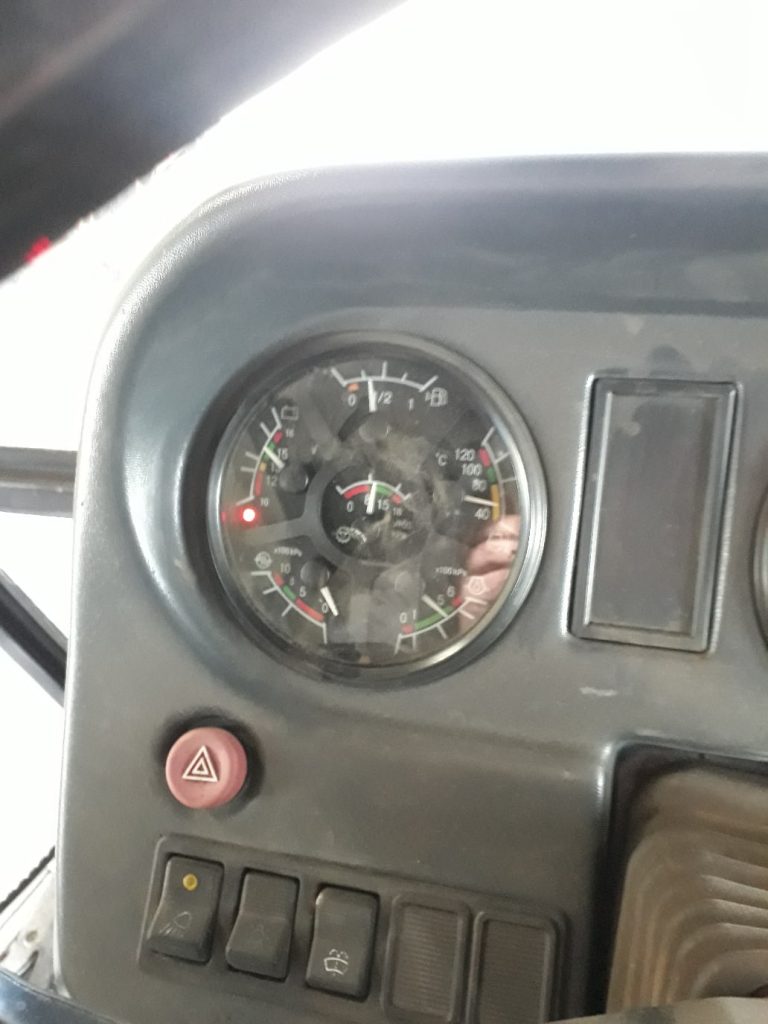

Після того, як ви підключите генератор і двигун був запущений, подивіться на лампу управління. Він повинен негайно вийти назовні. На деяких тракторах МТЗ миготливий холостий хід є нормою, якщо обертання не досягло 1, 4 тисячі оборотів.

Часті проблеми і їх діагностика

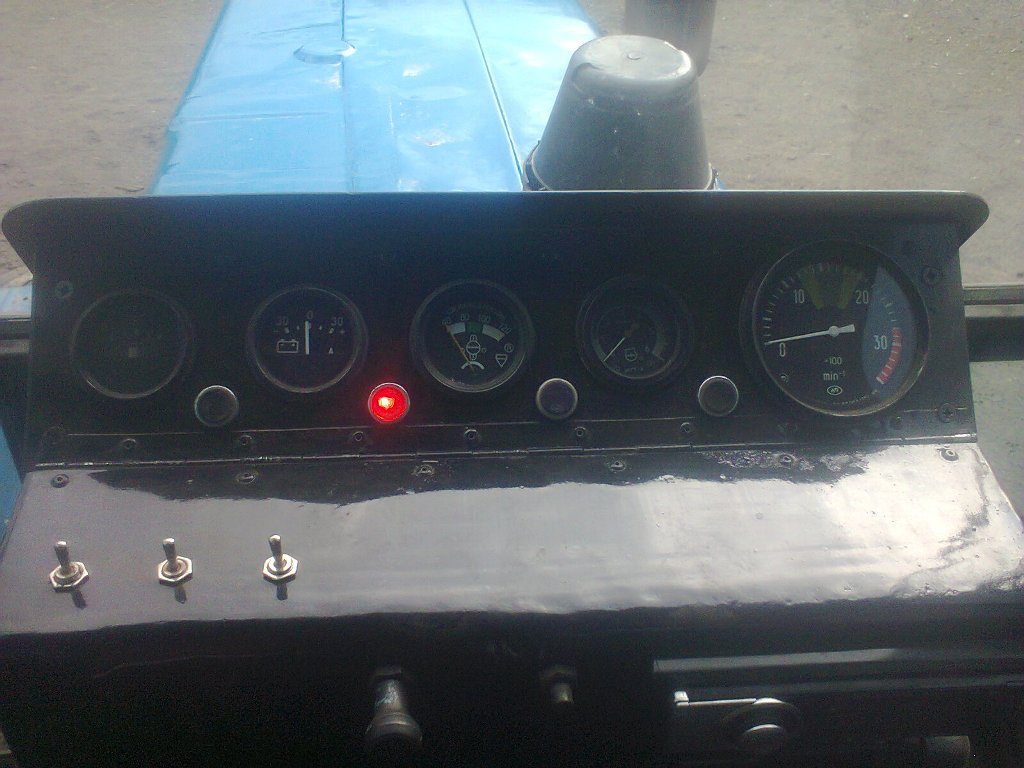

1 Отже, попереджувальна лампочка не гасне, що робити? Не варто панікувати і відразу ж перевіряти натяг ременя. Якщо вона в порядку, то необхідно перевірити контакти на наявність оксидів. Якщо після очищення працездатність не відновлюється, потрібно перевірити напругу на виході. Вона не повинна бути нижче 12, 5 вольт.

2 Якщо ви чуєте сторонні шуми і стукіт під час роботи – проблема в ослабленні гайки фіксації шківа. Однак можлива і поломка підшипника. Діагностується рутинним розбиранням. Підшипник буде помітно хрустіти при зносі і його потрібно буде замінити. Гайку можна змастити ущільнювачем різьблення і затягнути щільніше.

Головне, щоб посадка на шків не була порушена. Помітити зламане сидіння можна по вільному руху гайки. У цьому випадку вам це потрібно

Замінити.

3 Підшипник ні в якому разі не можна вибивати. Можна пошкодити вал, а це капітальний ремонт. Потрібен спеціальний знімач.

В іншому випадку на тракторах МТЗ рідко трапляються інші поломки генератора.
