Як правильно підключити електролічильник однофазний

Як тільки електрику стало широко використовуватися людством, відразу ж були винайдені спеціальні прилади для його обліку – електролічильники. Ці корисні пристрої почали використовуватися ще в XIX столітті і зараз будь-яке підключення до блоку живлення просто немислиме без лічильника, а несанкціонований відвід електроенергії – серйозне правопорушення. Природно, існують правила установки і експлуатації лічильників, регламентовані Правилами влаштування електроустановок (ПУЕ), а самі прилади підлягають суворому обліку і контролю за несанкціонованим доступом до них. Інформація про те, як правильно підключити однофазний лічильник електроенергії, напевно, буде корисна всім, хто робить ремонт в квартирі або займається будівництвом будинку.

Як правильно підключити однофазний електролічильник

У більшості випадків установку і підключення електролічильників здійснює електропостачальна організація, але в деяких випадках це можна зробити і самостійно, доручивши контролюючим органам лише перевірити правильність підключення і пломбування. У даній статті буде розказано про те, як правильно підключити лічильник, які інструменти, комплектуючі та матеріали знадобляться для цього, а також на що варто звернути особливу увагу.

Види однофазних лічильників

Вибираючи лічильник для самостійної установки і підключення, необхідно, перш за все, переконатися, що обрана модель дозволена до використання і має необхідні документи. Найкраще купувати лічильник в електропостачальній організації, яка в подальшому буде його контролювати, перевіряти і обслуговувати. Але для правильного вибору слід з’ясувати, які існують лічильники електроенергії.

Як можна підключити лічильники електроенергії?

Однофазні електролічильники можуть мати різний тип підключення:

  • Пряме підключення при підключенні лічильника безпосередньо до ланцюга живлення. Практично всі однофазні лічильники включаються таким чином.
  • Підключення трансформатора, коли лічильник підключається через спеціальні трансформатори. Такі лічильники використовуються в основному в промисловості для обліку в електромережах з дуже великим навантаженням.

Види конструкцій електролічильників

Лічильники можуть мати різну конструкцію:

  • Індукційні або електромеханічні лічильники, добре відомі нам по диску, який обертається тим швидше, чим більше протікає струм, а значить, і споживана потужність. Диск приводиться в рух магнітним полем котушки напруги і струму, які паралельно і послідовно підключаються до вимірюваної навантаженні. Спеціальний механізм підраховує кількість оборотів, за якими можна судити про споживаної потужності. Такі лічильники мають низький клас точності (1, 5 і вище), тому поступово поступаються більш сучасним.
Актуально:  Як зробити датчик руху своїми руками?

Моделі.

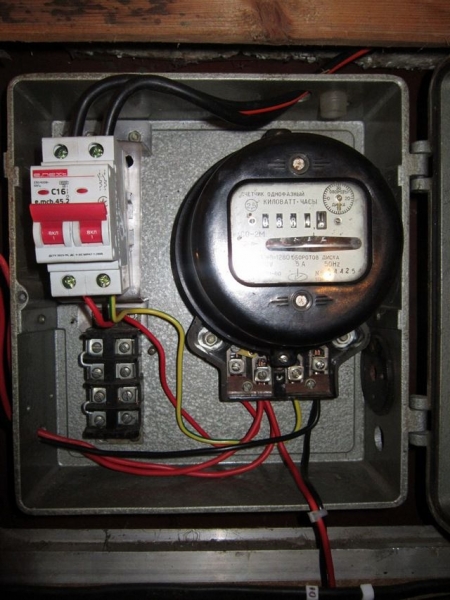

Звичні індукційні лічильники поступово поступаються місцем більш сучасним.

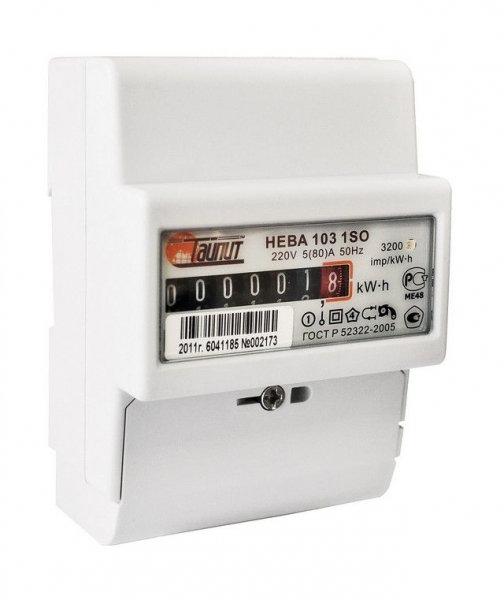

  • Електронні лічильники, що замінюють індукційні лічильники. Вони мають високий клас точності (0,5-2,0), більш надійні і компактні за розміром. Вимірювання в них відбувається за допомогою спеціальної електронної схеми, яка генерує імпульси пропорційно навантаженню: чим вона більша, тим вище буде частота повторення імпульсів. За кількістю імпульсів можна судити про споживаної потужності.

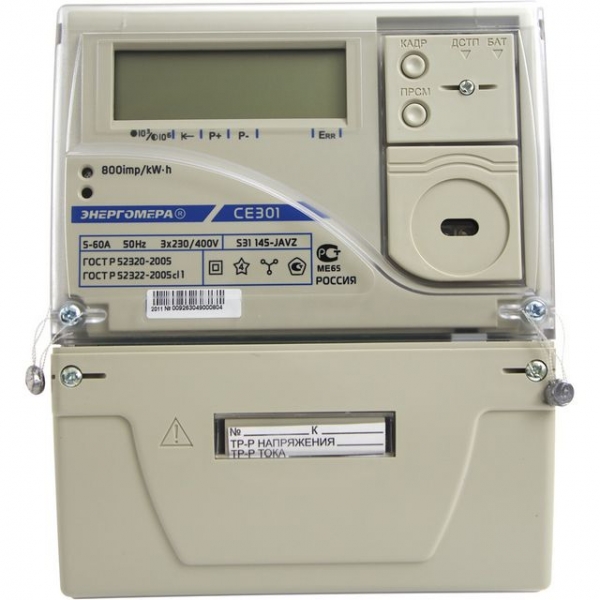

Найближчим часом усі лічильники електроенергії будуть електронними

Дуже важливою перевагою електронних лічильників є можливість багатотарифного обліку, що дозволяє включати в дію знижений тариф потужних споживачів енергії (пральні та посудомийні машини, водонагрівачі) і тим самим економити кошти. Крім того, в деяких моделях є можливість дистанційного зчитування показань і програмування через різні інтерфейси: інфрачервоний порт, RS-485, GSM, CAN і інші.

Якщо планується установка електролічильника на вулиці, краще вибрати електронний лічильник, оснащений електромеханічним пристроєм зчитування. При низьких температурах рідкий кристал більше не відображає інформацію, хоча лічильник регулярно рахує спожиті кіловат-години.

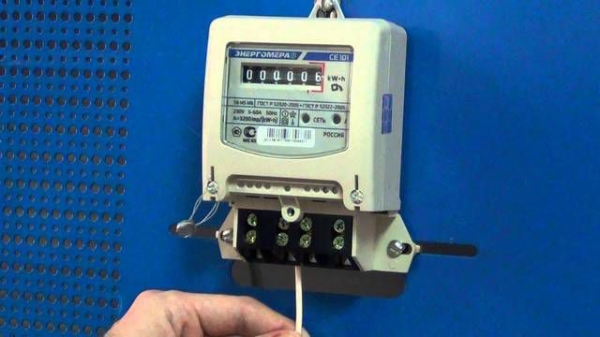

Електронний лічильник з електромеханічним пристроєм зчитування

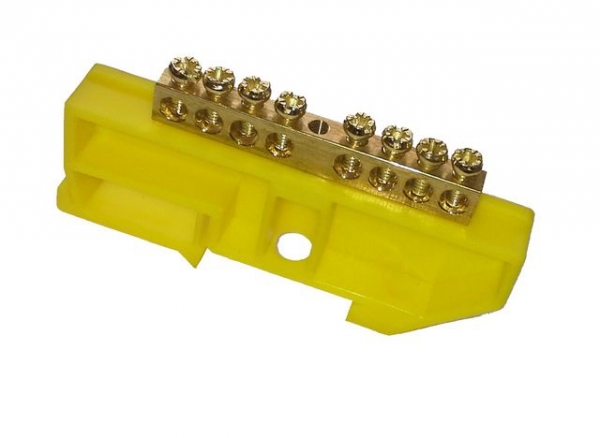

Необхідні вузли та інструменти для установки електролічильника

Для того щоб встановити однофазний електролічильник, знадобляться наступні компоненти:

  • Власне сам лічильник електроенергії. Купуючи прилад, слід обов’язково переконатися в наявності штампа контролю якості, а також печатки на корпусі самого лічильника. Кришка клеми після підключення герметизується. Модель лічильника повинна відповідати навантаженню, яка описана в технічних характеристиках – ТУ, їх легко можна дізнатися в електропостачальній організації.
  • Якщо лічильник буде встановлюватися в існуючий електрощит або коробку, слід переконатися в тому, що кріплення підходять для установки. Зазвичай лічильники монтуються на трьох саморізах. Якщо лічильник має кріплення на DIN-рейці, а в щиті нікого немає, то його можна легко придбати в магазині і встановити.
  • Якщо лічильник буде встановлюватися в нову коробку, то слід придбати його. При установці на відкритому повітрі потрібно придбати коробку зі ступенем захисту не менше IP54, яка має ущільнювачі кришки і спеціальні ущільнювачі для вхідних і вихідних кабелів.

Відео: Вуличний щит для лічильника електроенергії
