Багато сьогодні проводять тюнінг свого транспорту своїми руками. Чималу популярність серед автомобілістів надає освітлювальний тюнінг, організований за допомогою світлодіодної стрічки.

Використовуючи цей виріб в якості підсвічування, потрібно знати, як підключити світлодіодну стрічку в автомобілі. Але тут можуть виникнути труднощі не тільки з установкою, але і з вибором вироби. Як зробити все правильно і отримати, в кінцевому рахунку, якісне і красиве освітлення розповість наша стаття.

Чому світлодіодна стрічка?

На сьогоднішній день система освітлення автомобіля може бути організована різними освітлювальними приладами. Але багато автомобілістів вважають за краще підсвічувати своїх залізних коней світлодіодними стрічками. Причина такої популярності криється в її перевагах:

• досить проста установка, яка легко реалізується своїми руками, що дуже важливо для людей, які люблять возитися з машиною у вільний час. Для монтажу тут не потрібні професійні знання електрика. Встановити таку стрічку зможе кожен, хто слідує покрокової інструкції нижче;
• таке підсвічування може світитися різними кольорами (синім, зеленим, жовтим, фіолетовим і т.д.). Це дозволяє не тільки зробити підсвічування салону або автомобіля зовні якісною, але і відтінити колір кузова;

• світлодіодна стрічка створює якісний і досить яскравий світловий потік, який відмінно висвітлює елементи салону або проїжджої частини;
• тривалий період експлуатації виробу;
• мінімальне споживання електроенергії;

Примітка! Світлодіод може мати напругу 12 і 24 вольт. Для освітлення автомобіля найчастіше використовується виріб з напругою 12 вольт.

• висока стійкість світлодіодів до вібрації і різного роду механічних впливів. Особливо це важливо для автомобіля, який постійно вібрує під час руху по дорогах;
• екологічність. Всі компоненти виготовлені з екологічно чистих матеріалів і не містять токсичних і отруйних компонентів. Тому таке освітлення можна сміливо встановлювати в салоні навіть в ситуації частого перевезення дітей.

Незважаючи на це, світлодіодна стрічка має певні особливості експлуатації та підключення:

• в зв’язку з тим, що такі вироби мають напругу 12 вольт, тут воно буде потрібно

керуватися конкретною інструкцією по його установці;

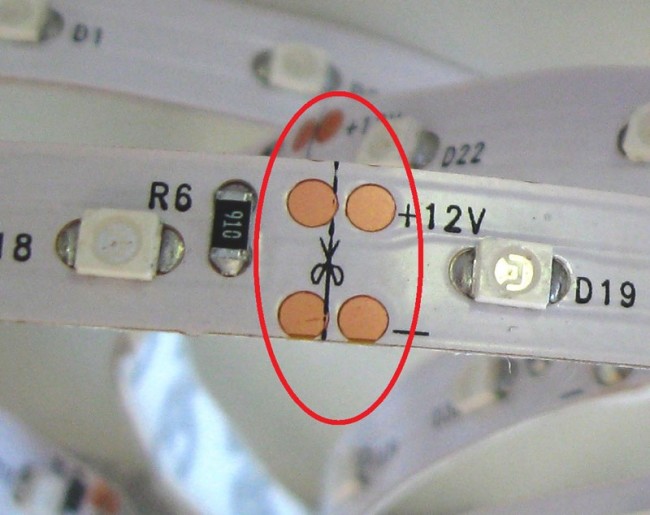

• різати потрібно тільки в строго певних місцях. Вони розміщені з чорною пунктирною лінією і значком ножиць;
• через велику різноманітність світлодіодних виробів такого плану не завжди вдається підібрати оптимальний варіант моделі.

До того ж такі освітлювальні вироби коштують не дуже дешево. Хоча, якщо підсвічуватися тільки салон (приладова панель) або фари автомобіля, то витрати на установку будуть незначними. Набагато дорожче обійдеться установка освітлювального тюнінгу зовні по всьому периметру автомобіля.

Де розмістити стрічку

12-вольтова світлодіодна стрічка (як і 24-вольтові моделі) може використовуватися в якості підсвічування для будь-якого транспортного засобу декількох цілей:

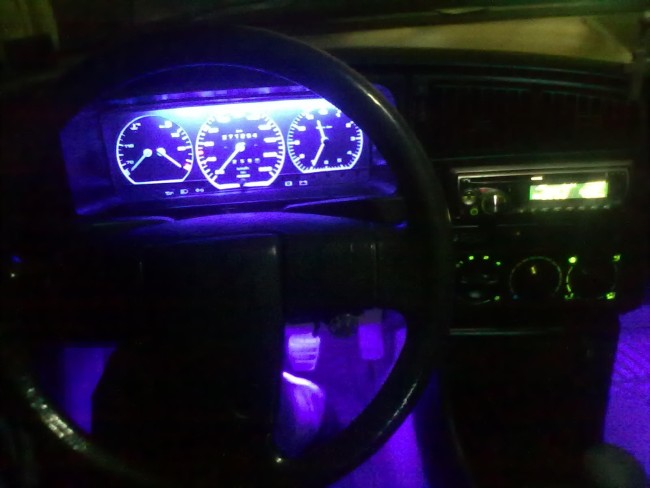

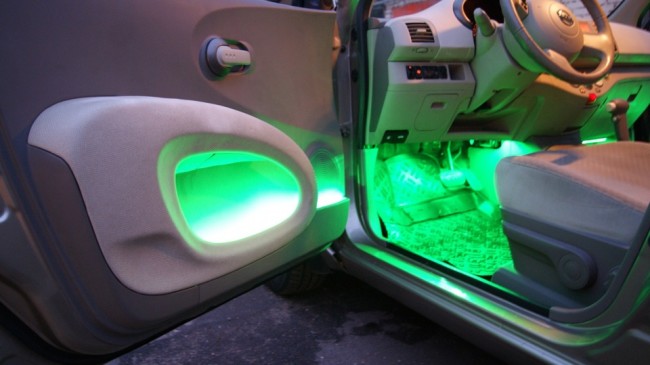

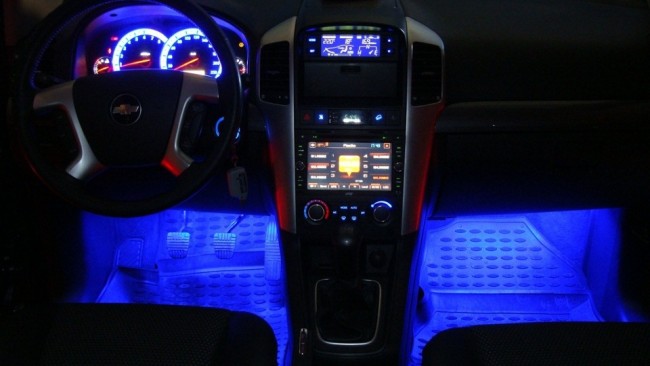

• підсвічування приладової панелі салону. Таке внутрішнє освітлення дуже поширене, так як за допомогою світлодіодної стрічки можна добре висвітлити будь-яку частину приладової панелі. Які товари слід вибрати для освітлення інтер’єру, буде розказано в наступному розділі;

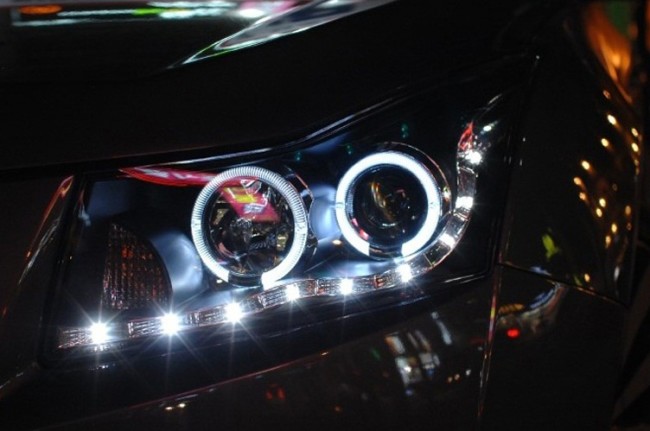

• Світлодіодну стрічку можна поставити своїми руками в фари автомобіля. У народі такий тюнінг називають «ангельськими очима». Тут потрібно використовувати або окремі світлодіоди, або просто запустити стрічку навколо фари. При цьому світлодіоди можуть займати різне розташування в фарі. В цьому випадку можна значно підвищити освітлювальні здібності фар, через що вони почнуть набагато краще освіжати проїжджу частину у вечірні та нічні години;

Примітка! Багато моделей іномарок часто вже оснащуються тюнінгом «ангельських очей». Але для автомобілів вітчизняного автомобілебудування їх виготовляють своїми руками.

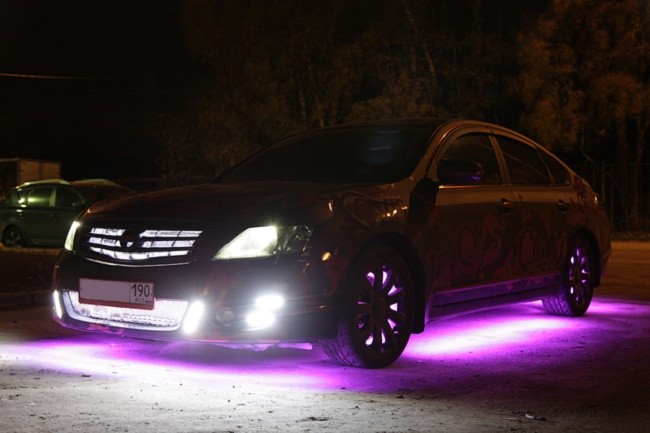

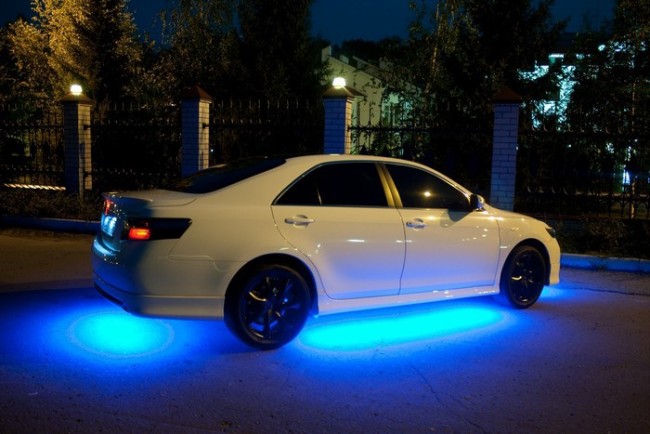

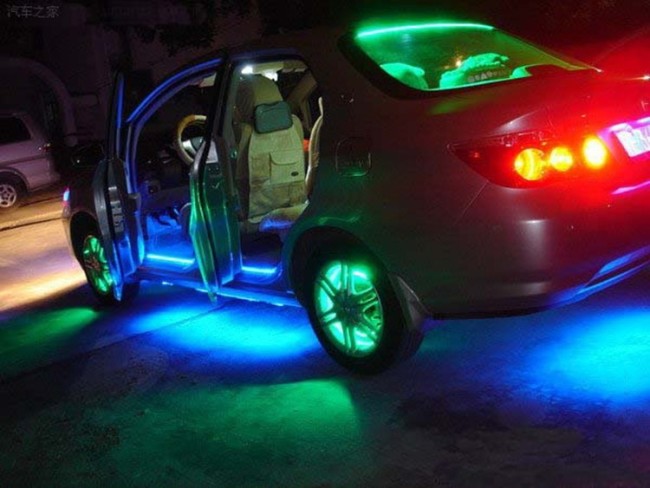

• повний тюнінг кузова автомобіля. В цьому випадку ремінь на 12 вольт буде встановлений в нижній частині кузова. В результаті машина буде підсвічуватися знизу, що створить ефект її «ширяння».

Будь-який тип підсвічування можна зробити самостійно. Головне тут – правильний. підключення освітлювального виробу. При цьому підключення для всіх варіантів буде здійснюватися практично однаково.
Щоб освітлення автомобіля, створене своїми руками, реалізоване за допомогою 12-вольтової світлодіодної стрічки, працювало довго і якісно, необхідно правильно підібрати джерело світла.

Робимо правильний вибір

Сьогодні на ринку спеціально продаються моделі зі світлодіодами, розрахованими на 12 вольт напруги. Вони пропонуються у великому асортименті і щоб вибрати найбільш підходящу модель для свого автомобіля, потрібно спиратися на наступні критерії вибору:

• Розміщення. Як ми вже з’ясували, встановити таке освітлення всередині салону можна на приладовій панелі, в фарі і зовні кузова. У всіх трьох випадках будуть відрізнятися умови, при яких працює пристрій, що необхідно враховувати при виборі;
• який тип світіння повинен бути;

Примітка! Для підсвічування салону автомобіля і вуличного тюнінгу можна використовувати стрічки, які гавкають на колір світлового потоку (червоний, синій і т.д.), а ось в фарах потрібно підключити джерела світла з білим або жовтим світінням.

• потужність продукту;
• ступінь захисту від вологи. Природно, для салону автомобіля і фар освітлення слід організувати з використанням стандартних засобів з не дуже високим рівнем вологозахисту. При цьому для зовнішнього освітлення можна використовувати тільки водонепроникні 12-вольтові моделі.

Для того щоб зробити точно правильний вибір і максимально швидко встановити світлодіодну стрічку своїми руками в автомобіль, необхідно мати уявлення про її асортименті.

нюанси вибору

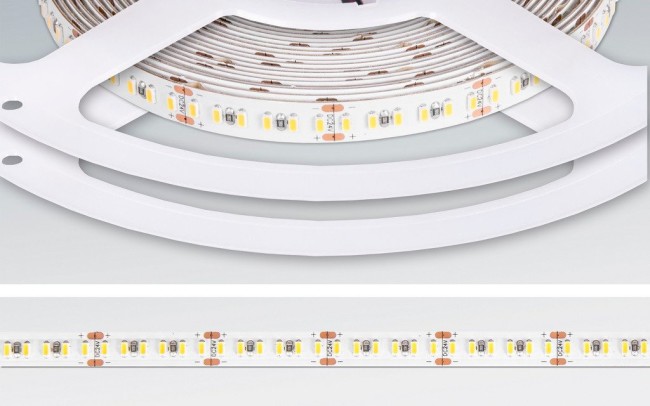

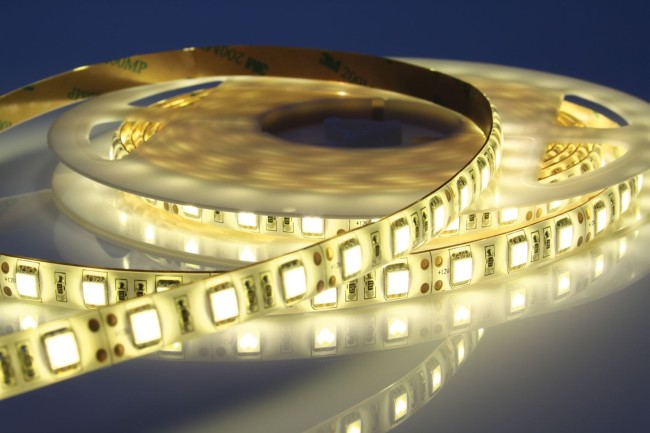

Світлодіодні вироби для авто в основному представлені одноколірними моделями на 12 вольт. Так набагато простіше підібрати колір для тіла. Найкраще вибирати вироби, які мають самоклеящуюся основу. Це часом для спрощення монтажу, а також підключення, здійснюваного своїми руками. Такі вироби можна легко встановити в автомобіль на приладову панель.

Крім того, даний продукт ділиться між собою за типом світлодіодів на дві групи:

• SMD 3028 – світлодіоди мають розміри 3 на 2, 8 міліметрів;
• SMD 5050 – світлодіоди мають розміри 5 міліметрів.

Ще однією важливою точкою з’єднання, яка грає роль при розрахунку загальної потужності стрічки, є щільність світлодіодів на метр.

Примітка! Часто

продавці кажуть щільність на всю стрічку (5 метрів в рулоні), а не на один метр. Неправильно заданий параметр щільності може привести до серйозних проблем на етапі роботи підсвічування.

Для SMD 3028 щільність може становити 60, 120 або 240 світлодіодів, а для SMD 5050 щільність може становити 30, 60, 120 світлодіодів на метр. Пам’ятайте, що чим більше щільність, тим яскравіше буде блищати 12-вольтова світлодіодна стрічка.

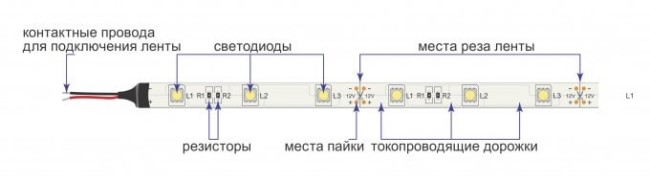

Ще одним моментом установки даного виробу є правильний розрахунок потужності виробу. Так як стрічку можна розрізати на шматки практично будь-якої довжини (мінімальний крок зрізу – відстань між двома сусідніми контактними колодками), цей параметр буде змінюватися. Щоб розрахувати потужність, потрібно скористатися спеціальною формулою.

Так як стрічка має напругу 12 вольт, для її підключення необхідний блок живлення. Вибираємо його виходячи з потужності, отриманої в ході математичних розрахунків і додаємо 20% від маржі.
Останнім аспектом вибору буде визначення з класом вологостійкості. Цей показник позначається як IP. На сьогоднішній день існує три класи вологостійкості для транспортних засобів:

• 20 – стрічка без утеплення, тому її можна встановити тільки всередині салону на приладовій панелі;
• 65 – виріб має захист від вологи і може використовуватися під навісом. Такі вироби найкраще встановлювати в фари;
• 68 – стрічка повністю ізольованого типу. Його можна сміливо встановлювати під кузов автомобіля, де він може легко контактувати з водою і брудом протягом тривалого часу.

Виходячи з перерахованих вище параметрів, на вибір можна без проблем вибрати світлодіодну стрічку для будь-якого випадку.

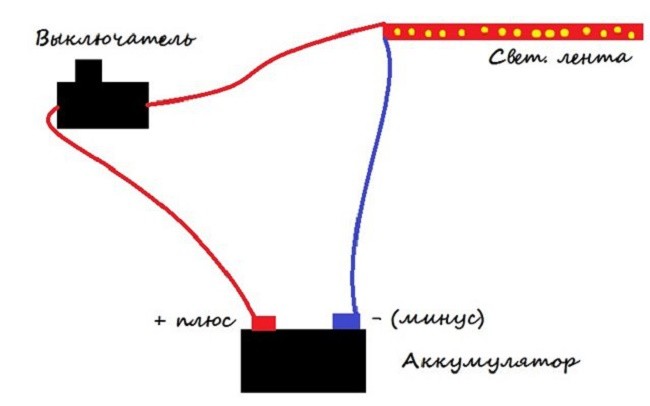

Варіант установки без втручання в електромережу

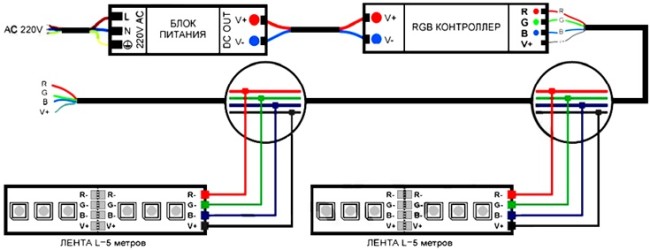

Світлодіодне освітлення в автомобілі можна встановити і підключити своїми руками без втручання електричної мережі транспортного засобу. Розглянемо цей спосіб на прикладі з’єднання вологостійкої RGB-стрічки до чотирьох контактів.
Тут вам знадобиться:

• Чотири роз’єми або клеми
• контролер, розрахований на 12 вольт (для легкового автомобіля). Він встановлюється для того, щоб була можливість управління підсвічуванням;
• багатожильний дріт. Він повинен мати ті ж кольори, що і контролер;
• силіконовий герметик.

Процес установки буде розглянуто на прикладі монтажу стрічки під приладову панель всередині салону. Всі наступні дії полягають в наступному:

• стрічка розрізається на потрібні фрагменти і потім паяється паяльником. Також для підключення можна використовувати роз’єми, це буде в рази дорожче;
