Розрахунок кількості теплоносія

Кількість теплоносія має бути таким, щоб потужність агрегату була достатньою для прогріву. При перевищенні обсягу це призведе до недостатнього утеплення, котел буде працювати постійно, що призведе до його передчасного зносу і високої витрати газу.

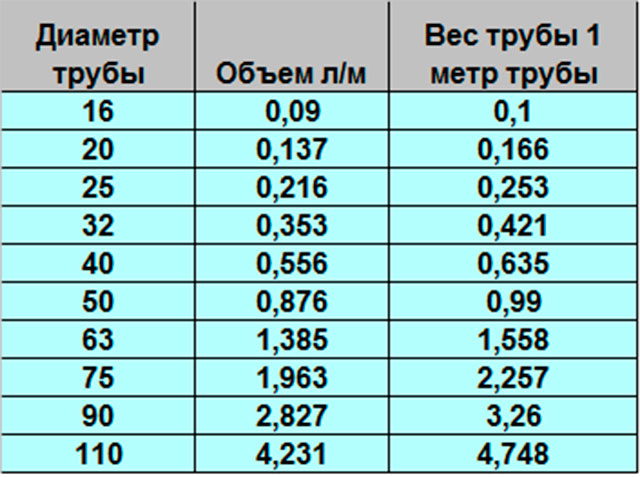

Внутрішній об’єм труб різного діаметру

Залежність максимальної витрати від потужності розраховується як потужність котла в кіловатах, помножена на коефіцієнт 13, 5 кіловата на літр. Для розрахунку витрати води на один котел використовується наступна формула: V теплоносій = V бойлер + V радіатори + V розширювальний бак + V труба.

Обсяг котла залежить від потужності вашого агрегату, цифри наведені в інструкції. Обсяг розширювального бачка також наведено в інструкції, в ідеалі він повинен бути приблизно в два рази більше потужності агрегату. Наприклад, якщо потужність становить 10 кВт, то розширювальний бачок займає обсяг в 20 літрів.

Обсяг радіаторів залежить від матеріалу, з якого вони виготовлені, Наприклад, одна секція алюмінієвих батарей займає обсяг в 0, 44 літра, від біметалу – 0, 35 літра, чавуну нового зразка – 1 літр, старого зразка – 1, 4 літра. Підрахувавши кількість секцій, вийде обсяг радіаторів опалення.

Обсяг труби довжиною 1 м і діаметром 15 мм – 0, 176 літра, діаметром 20 мм – 0, 3 літра, діаметром 25 мм – 0, 485 літра.

Склавши всі отримані дані, можна розрахувати загальний обсяг рідини. Найбільш популярними моделями для побутових потреб є Wolf, Vaillant, Bayxi, а до промислових моделей відносяться: ДКВР 10 13, КВГМ 10, ПТВМ 30М. Обсяг живильної води для них розраховується фахівцями.

Вода – найпоширеніший теплоносій

Вода і антифриз використовуються в якості теплоносія в котлах.

• вода – найдешевший теплоносій;
• нагріта до 90 градусів і охолоджена до 70 градусів в радіаторах опалення, вода віддає 20 ккал тепла навколишнього повітря на 1 кг власної ваги;
• екологічно чистий , безпечний для здоров’я людини і навколишнього середовища в разі протікання;
• обсяг легко доповнюється в разі протікання – просто додається в розширювальний бачок.
• протікання легко усувається герметизацією місця протікання.

У той же час є недоліки, викликані вмістом у воді солей і кисню, які сприяють утворенню накипу на стінках внутрішніх частин котла. Накип зменшує потік води через теплоносій і теплообмін.

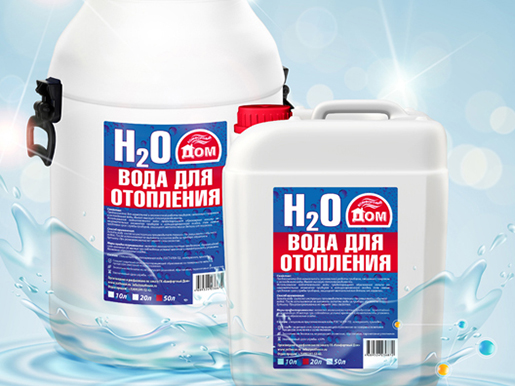

Тому найкраще використовувати дистильовану або дощову воду. Перед заливкою слід ретельно вимити всю систему опалення, незалежно від того, стара вона чи нова.

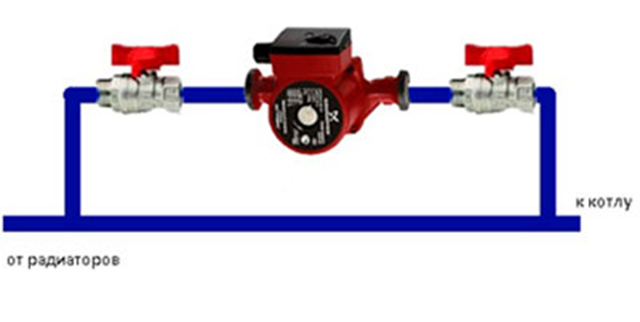

Вибір циркуляційного насоса

Циркуляційний насос служить для підтримки оптимального тиску води для опалення.

• продуктивність, розрахована при мінімальній витраті;
• робочий тиск насоса;
• розмір опалювальної площі, тип і температуру теплоносія, температуру в приміщенні, розміри труб;
• розміри насоса, рівень шуму.

Насоси діляться на 2 типи за типом ротора – «сухі» і «мокрі». «Сухий» ротор не контактує з теплоносієм, він захищений від нього ущільненням. Такі насоси мають високий ККД, до 86%, але досить гучні в експлуатації, частіше використовуються на підприємствах або в великих котельнях.

У насосах «мокрого» типу ротор безпосередньо контактує з теплоносієм, він більш безшумний. Такий пристрій оснащується перемикачами швидкості. Довговічні в експлуатації, але мають низький ККД до 66%. Широко використовується в системах опалення будинку.

Для вибору параметрів циркуляційного насоса використовується формула: Q = N / (t 2 – t 1),

де Q – продуктивність насоса;

N – потужність вашого котла;

t 2 – температура живильної рідини;

t 2 – зворотна температура.

Температура живильної рідини зазвичай знаходиться в межах 90-95 градусів, віддача – 50-75 градусів.

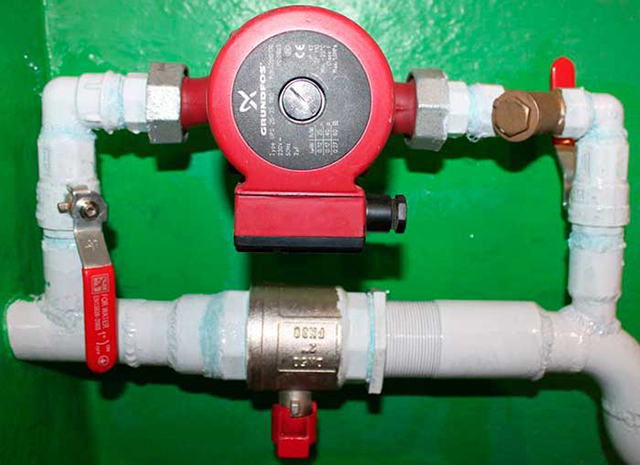

Одним з найпопулярніших насосів є насос GRUNDFOS. На прикладі моделі GRUNDFOS UPS 25-4 опишемо, що означає маркування. Цифра 4 вказує на величину підйому теплоносія до контуру опалення, 4 метри або тиск в 0, 4 атмосфери.

Цифра 25 – це діаметр з’єднаних труб або перехідників. При заміні або установці насоса завжди орієнтуйтеся на діаметр ваших труб. Кількість води в контурі опалення залежить від діаметра труб, тому при більшому діаметрі повинен бути більш потужний насос.

Якщо ви використовуєте антифриз як рідину, і він більш в’язкий, вам знадобиться насос великої потужності.

Вода для побутових потреб – розрахунок потужності ланцюга ГВП

У газових двоконтурних котлах вода для ГВП нагрівається проточним методом. Час протікання води через теплообмінник незначно, тому потужність агрегату повинна бути наступною. щоб встигнути його нагріти.

Мінімальна потужність такого агрегату повинна бути не менше 18 кВт.  Для його зменшення використовується накопичувальний бак, в якому підігріта вода деякий час підтримує свою температуру і дозволяє використовувати гарячу воду відразу після відкриття крана.

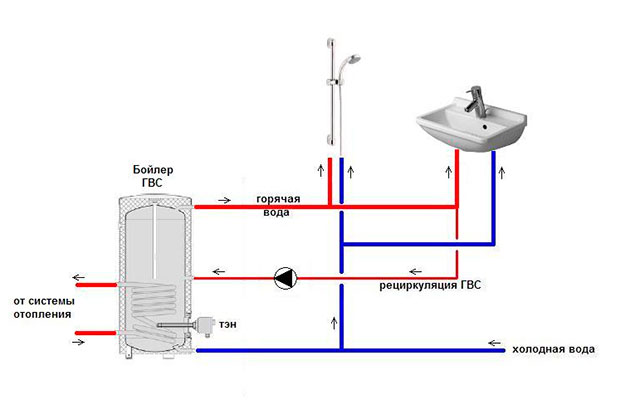

При використанні одноконтурного котла спільно з бойлером для отримання гарячої води потужність котла повинна становити 80 літрів для комфортного використання і зниження витрати палива котла.

Способи економії тепла і гарячої води

Для економії коштів слід добре утеплити приміщення, вікна, двері, стіни. Зменшення кількості вікон також зменшить тепловтрати. Своєчасна чистка ваших котлоагрегатів також допоможе значно знизити витрату палива.

Зниження температури нагріву як опалювальної води, так і ГВП на невелику суму також допоможе заощадити ваші кошти.
