Будь-який тип системи опалення вимагає певної конфігурації або балансування. Мета цього процесу – привести потік теплоносія в кожній з опалювальних гілок до проектного параметра, щоб кожен радіатор отримував достатню кількість тепла для стабільної роботи.

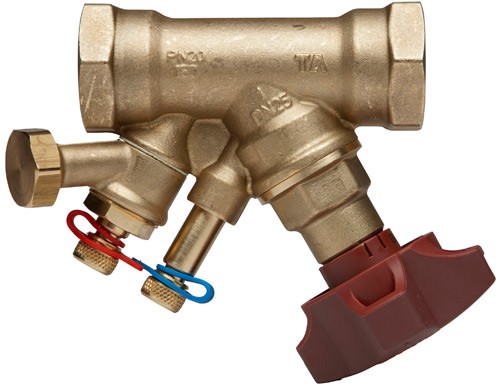

Раніше використовувалися перепади діаметрів труб, момент регулювався шайбами, які могли забезпечити необхідну кількість рідини для потоку. Однак на сьогоднішній день всі ці кошти застаріли – їх замінив балансирний клапан, який зовні дуже схожий на стандартний клапан.

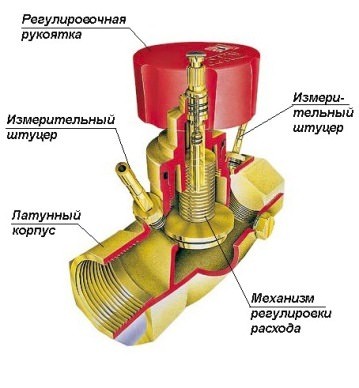

У своїй конструкції він додатково оснащується двома фітингами, які виконують такі функції:

1. Виміряйте тиск перед клапаном і відразу за ним;
2. До них можна підключити капілярну трубку, щоб вона могла взаємодіяти з рядом інших регулюючих клапанів.

Цей пристрій має ряд позитивних характеристик:

• Дозволяє значно знизити витрати. Люди, які встановили такі пристрої, говорять про те, що після проведення таких робіт кількість використовуваного палива значно скорочується;
• Перебувати в приміщенні стає набагато комфортніше. Виходить, що в кожному приміщенні можна отримати той температурний режим, який буде для нього більш підходящим;
• Більшість труднощів, які виникають в процесі запуску системи, зникають. Цей процес стає досить простим.

значення клапана

Якщо батарея не має терморегулюючого клапана, то без балансуючого пристрою вам не обійтися. Його завжди ставлять тільки на зворотну трубу, і робиться це там, де він підходить під загальну магістраль. При невеликій кількості радіаторів в будинку – близько 5 штук, цей пристрій дозволяє якісно все налаштувати.

Для більшої кількості радіаторів ця система не підійде, так як одні радіатори будуть нагріватися більше, ніж потрібно, інші менше. В результаті баланс буде порушений.

За рахунок капілярної трубки регулятора перепаду тиску швидкість потоку буде регулюватися. В результаті система зможе зберегти свою баланс з точки зору гідравліки.

Актуально:  Водяний сушка для рушників з нержавіючої сталі – бічне підключення

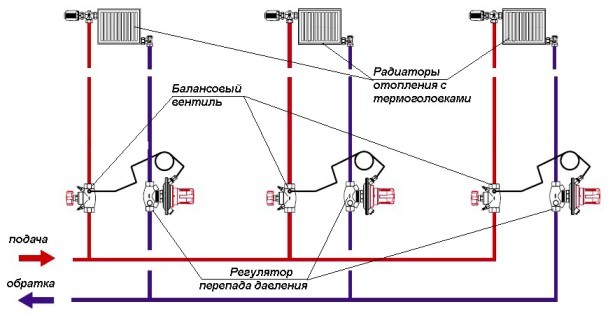

Схема балансувального клапана для системи опалення

установка клапана

Балансирний клапан, призначений для використання в системі опалення приватного будинку, не надто складний в установці пристрою, тому його можна встановити своїми руками. Слід зазначити, що необхідно забезпечити правильне положення.

На корпусі клапана є стрілка, яка вказує напрямок руху води. Тому потрібно поставити його в таке положення, як показано на клапані. В результаті такої дії вдається отримати необхідний показник проектного опору і шукану витрату теплоносія.

Варто відзначити, що деякі виробники випускають універсальні пристрої, які можна монтувати як завгодно. Балансирний клапан перед установкою повинен бути очищений від будь-яких забруднень. Крім того, всередині опалювальної системи також можуть проходити різні сторонні домішки. У зв’язку з цим перед краном потрібно буде поставити два фільтри – грубого і середнього очищення.

Щоб запобігти турбулентності в системі, необхідно робити незначні прямі ділянки труби до і після клапана. Найчастіше аналогічні вимоги виробник пред’являє в інструкції до клапана.

Це цілком підходить для конструкцій, оснащених динамічними клапанами. Їх розміщують якомога ближче до клапана, ближче до котла опалення на зворотній трубі. Підвідний трубопровід повинен бути попередньо закритий.

В інструкції до роботи клапана в автоматичному режимі наведена спеціальна таблиця, в якій вказується перепад тиску і відповідна витрата. Однак всі попередні розрахунки слід провести до початку монтажних робіт.

З’єднання крана з автоматикою

Вартість

Виробників балансувальної арматури дуже багато, якісну продукцію випускає компанія Danfoss. Це російський виробник, тому коштує така продукція не дуже дорого – 2300 рублів. Їх виготовляють з нержавіючої сталі або дюралюмінію.

Серед зарубіжних виробників найбільш популярні Використовується італійська продукція бренду Giacomini. Універсальною серед таких клапанів є модель R206C. Можна сказати, що ці продукти є найкращими у всьому світі. У зв’язку з цим вони мають таку високу вартість – не менше 5 000 рублів.

Ще російська компанія випускає клапани, які оснащені з двох сторін усіма необхідними фільтрами. Незважаючи на те що виріб досить високої якості, а також має в комплекті фільтри, вартість клапанів Watts не надто висока – всього 1500 рублів.

Бліц-поради

• балансирні клапани

  Якщо мережа проходить по вулиці, то для цього необхідно використовувати дросельні мережі. Завдяки їм обмежується витрата теплоносія. Не рекомендується використовувати клапан, що працює в ручному режимі, якщо в системі є конструкція, що відповідає за подачу теплоносія;

• При виборі балансувального клапана необхідно враховувати діаметр труб опалення і кількість секцій, розташованих в кожному з радіаторів;
• Якщо говорити про прямих ділянках теплотраси, то вони повинні бути близько п’яти діаметрів труб, якщо залишити меншу відстань, то в цьому випадку можуть початися закрутки в трубопроводі;
• Неважливо, якою має бути конструкція клапана – автоматичної , ручної або з регулюванням робочої температури, так як на технологію монтажних робіт це ніяк не впливає.
