Найбільш спрощений спосіб розрахунку потужності батарей – помножити площу приміщення на середнє значення потужності радіатора для стандартного опалення 1 кв.м., а саме на 100 Вт. У нас є формула: Q = S × 100.
Наприклад, якщо площа обслуговуваного приміщення становить 15 квадратних метрів, то для його комфортного обігріву знадобиться теплова потужність 1500 Вт або 150 кВт. Для того щоб визначити кількість секцій, слід отриманий результат розділити на теплоємність однієї секції радіатора.
Попередній розрахунок справедливий тільки для приміщень зі стандартною стелею висотою 2,7 м. Якщо приміщення вище, потрібно помножити його площу на висоту і на середню теплоємність для опалення 1 куб. обсяг приміщення, а саме – 41 Вт для панелі або 34 Вт для цегляного будинку. Маємо формулу: Q = S × h × 41 (34).
Наприклад, якщо площа кімнати в панельній багатоповерхівці становить 15 квадратних метрів, а стеля досягає у висоту 3 м, то для опалення знадобиться тепловіддача радіаторів потужністю 1845 Вт або 185 кВт.
[обчислити id=380]
Використовуючи спрощені методики, будьте готові до неприємних «сюрпризів» – до того, що встановлені батареї з, здавалося б, правильно розрахованою потужністю на практиці не зможуть забезпечити необхідний обігрів. Причиною цього є цілий комплекс особливостей, які наведені вище формули просто не враховують. Саме тому, якщо вас цікавлять максимально точні розрахунки, рекомендуємо скористатися більш серйозною формулою: Q = S × 100 × A × B × C × D× E × F × G × H × I,
де S – площа, 100 – загальноприйняті 100 Вт на квадратний метр.
Всі інші коефіцієнти є вираженням різного роду особливостей радіаторів опалення і опалювальних приміщень – розберемо їх далі по порядку.
Скління, площа і орієнтація вікон
На вікна може припадати від 10% до 35% тепловтрат. Конкретний показник залежить від трьох факторів: характеру скління (коефіцієнт А), площі вікон (Б) і їх орієнтації (С).
Залежність коефіцієнта від типу скління:
- скло потрійне або аргон у подвійній упаковці – 0,85;
- подвійне скло – 1;
- одинарне скло – 1,27.
Обсяг тепловтрат безпосередньо залежить від площі віконних конструкцій. Коефіцієнт В розраховується виходячи з відношення загальної площі віконних конструкцій до площі опалювального приміщення:
- якщо вікна на 10% і менше загальної площі приміщення, В = 0,8;
- 10-20% – 0,9;
- 20-30% – 1;
- 30-40% – 1,1;
- 40-50% – 1,2.
І третій фактор – орієнтація вікон: тепловтрати в приміщенні, зверненому на південь, завжди нижче, ніж в приміщенні, яке виходить на північ. Виходячи з цього, маємо два коефіцієнти С:
- вікна на півночі або на заході – 1,1;
- вікна з південної або східної сторони – 1.
Особливості стін і стель
Тепер розглянемо три коефіцієнта, які пов’язані з особливостями стін і стель опалювального приміщення: D – кількість зовнішніх стін, E – рівень теплоізоляції стін, F – висота стель.
Чим активніше приміщення контактує із зовнішнім середовищем, тим вище його тепловтрати:
- якщо одна зовнішня стінка, D = 1;
- два – 1,2;
- три – 1,3;
- чотири зовнішні стіни – 1,4.
Чим краще утеплені стіни, тим нижче тепловтрати приміщення:
- якщо теплоізоляція професійна, Е = 0, 85;
- поверхнева теплоізоляція – 1;
- відсутність теплоізоляції – 1,27.
Чим вище стелі в приміщенні, тим більше буде потрібно потужність батарей для його комфортного обігріву, тому, щоб отримати правильний показник тепловіддачі приладів, враховується коригувальний коефіцієнт F:
- висота 2,7 м і менше – 1;
- 2,8-3 м – 1,05;
- 3-3,5 м – 1,1;
- 3,6-4 м – 1,15;
- 4 і вище – 1,2.
Тип підключення акумулятора
Найважливішим фактором, що визначає рівень тепловіддачі радіаторів опалення, є схема їх підключення. У нашій формулі він виражається коефіцієнтом G – його параметр залежить від характеру підключення і розташування пристроїв:
- з діагональним з’єднанням з верхньою подачею і нижньою віддачею – 1;
- при односторонньому з’єднанні з верхньою подачею і нижньою віддачею – 1,03;
- при двосторонньому з’єднанні з нижньою подачею і меншою віддачею – 1,13;
- з діагональним з’єднанням з нижньою подачею і верхньою віддачею – 1,25;
- при односторонньому з’єднанні з нижньою подачею і верхньою віддачею –
1,28;
Порада. Одностороннє підключення рекомендується тільки у виняткових ситуаціях, так як загрожує найбільшими тепловтратами – близько 22%.
додаткові фактори
Залишилося два коефіцієнта – Н і I. І хоча вони розташовані в самому кінці формули, їх важливість не недооцінюється. Н – коефіцієнт, що виражає клімат місцевості, а I – призначення приміщення, яке розташоване над опалювальним приміщенням.
Для визначення Н береться середня зимова температура для регіону:
- до -10 градусів С = 0, 7;
- від -10 градусів С до -15 градусів С = 0, 9;
- від -15 градусів С до -20 градусів С = 1, 1;
- від -20 градусів С до -25 градусів С = 1, 3;
- -25 градусів С до -35 градусів С = 1,5.
Коефіцієнт Н розраховується за типом приміщення, розташованого над приміщенням, для якого підбираються батареї:
- неутеплене горище/технічне приміщення – 1;
- утеплений дах або опалювальне горище / технічне приміщення – 0,9;
- тепла вітальня – 0,8.
підсумкові розрахунки
Розібравшись у всіх коефіцієнтах, продемонструємо, як працює формула на практиці. Припустимо, що батареї підібрані для приміщення з наступними характеристиками: площа – 17 кв.м.; вікна – площа 20% від загального розміру приміщення, звернені до північної сторони і мають подвійне скло; стіни – дві зовнішні з поверхневим утепленням; стелі – 2,8 м; з’єднання – діагональ з верхньою подачею і нижньою віддачею; середня зимова температура – до -10 градусів С; Кімната зверху – тепла вітальня. Маємо: Q = 17 × 100 × 1 × 1 × 1, 1 × 1, 2× 1 × 1× 1× 0, 7× 0, 8 = 1256 Вт або 125 кВт.
Отримавши загальне значення потужності, визначимо, скільки секцій батарей потрібно для якісного обігріву приміщення – тут потрібно орієнтуватися на матеріал радіаторів:
- чавунні батареї – тепловіддача однієї секції становить 145 Вт.
- сталь – 160 Вт;
- біметалічні – 185 Вт.
Як бачите, розрахунок потужності опалювальних батарей по площах, з поправкою на різні особливості як самих приладів, так і опалювальних приміщень, справа не з простих. Перед вами докладний алгоритм розрахунку – тільки строго дотримуючись його, ви зможете без допомоги фахівців визначити потужність радіаторів для створення надійної системи опалення у вашому домі.
Розрахунок кількості радіаторів опалення:
відео
https://youtu.be/ZkvOaJlQetM

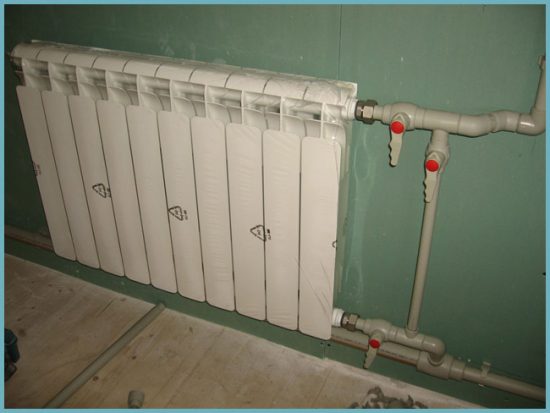

Радіатори опалення: фото
