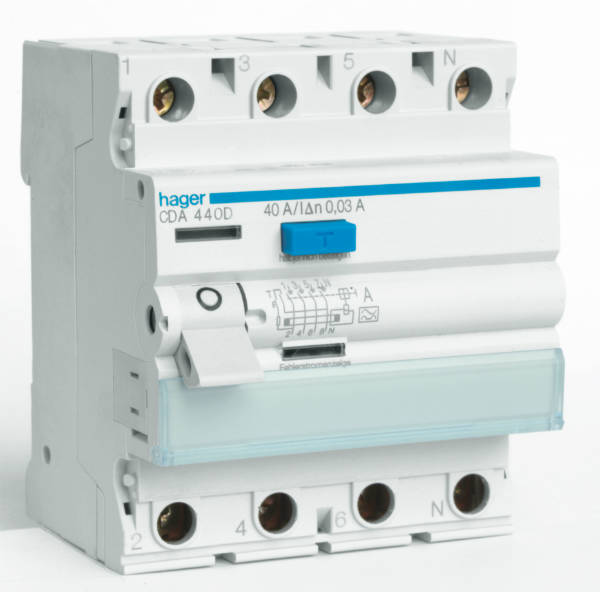

Підключення пристрою захисного відключення (ПЗВ)

УЗО або ПЗВ необхідний для захисту людей від електричних пошкоджень в разі витоку до корпусу електроприладу. Причиною протікання є порушення цілісності утеплювача. Випадкове або навмисне торкання пристрою при такому пошкодженні може привести до летального результату: струм пройде по організму і викличе зупинку серця. Заземлення не завжди допомагає. Уникнути неприємностей допоможе своєчасне відключення блоку живлення, який є функцією пристрою. Про пристрій, принцип роботи і про те, як виконується підключення УЗО, буде розказано далі.

Як працює захист

УЗО розмикає ланцюг після того, як різниця струму між фазою і нулем досягне певного значення. Ця різниця повинна бути менше 30 мА – струму, який може нашкодити людині. Крім того, підключення РКД може запобігти пожежі через витік електроенергії і знизити втрати.

Як вибрати захисний пристрій для відключення

Перш за все, слід визначити, скільки пристроїв потрібно встановити в мережі. Зазвичай досить одного, але якщо для живлення потужних споживачів (пральна машина, бойлер) прокладений окремий кабель, то необхідно відразу після «автомата» встановити додаткове УЗО. Якщо електропроводка в будинку «зонована» або є окремі будівлі – кожна «гілка» повинна мати окремий пристрій.

Визначати кількість приладів слід за такими параметрами.

1. Номінальний струм: розраховується з урахуванням споживаної потужності всіх підключених споживачів. На шасі обов’язково вказується максимальне значення цього параметра мережі, при якому пристрій працює нормально. Фактичне значення цього параметра має бути нижче зазначеного.
2. Струм витоку: Цей параметр визначається різницею струму в мережі між фазою і нулем, тобто величиною витоку. Саме ця настройка впливає на умови, при яких буде відбуватися захисне відключення. Він розраховується таким чином, щоб відключення відбувалося в діапазоні витоку від половини номінального значення до його значення. Це означає, що якщо в корпусі вказано – 10 мА, то відключення електроенергії буде на 5 – 10 мА, в той час як при 10 мА – гарантовано.

Класифікація УЗО

Пристрої захисного відключення відрізняються величиною струму витоку.

1. Мінімальне значення витоку в 10 мА характеризується найбільш чутливими моделями. Підключення УЗО такого типу здійснюється на критичних об’єктах, але ланцюжком з одним або двома споживачами. У мережі з великим навантаженням використовувати їх не представляється можливим через ймовірність частих відключень: природні

витік споживачів в кількості може перевищувати 10 мА.

Оптимальними для використання в домашніх мережах є пристрої з порогом роботи 30 мА. Такий пристрій здатний захистити людину від перебування під напругою.

Пристрої з порогом 100 і 300 мА не можуть виконувати захисну функцію. Вони необхідні для відключення мережі під час повеней та інших природних катаклізмів: це запобігає виникненню пожеж. Такі УЗО з’єднуються на початку кореневої лінії з безліччю відгалужень.

Існують також пристрої захисного відключення за видами протікання:

• ДИНАМІК – найпопулярніший тип (для змінного струму);
• А – такі спрацьовують на змінному і пульсуючому струмі і вимикають блок живлення в разі «поломки» ізоляції (вимірювання опору ізоляції).

Як підключити УЗО

Для того щоб виконати монтаж, досить елементарних знань з електротехніки. Необхідно лише підключити фазний і нульовий провідники вхідного і вихідного кабелю до контактів однойменного пристрою. Але про деякі нюанси про те, як правильно підключити УЗО, потрібно нагадати.

1. Перед УЗО для його захисту необхідно встановити «автомат», номінальне значення якого має бути нижче захисного пристрою.
2. При використанні декількох пристроїв споживачі не можуть бути підключені до мережі шляхом підключення провідників від різних пристроїв. Фаза і нульовий провідник повинні виходити від одного і того ж захисного пристрою.
3. Потрібно контролювати правильне підключення, натиснувши кнопку «TEST» на корпусі пристрою. Якщо помилки не буде, блок живлення буде відключений.

Підключення УЗО без заземлення

Такий спосіб електроустановки правильний. Багато хто робить помилку, вважаючи за необхідне використовувати трипровідну мережу (фазову, нульову, наземну). По суті, заземлення в схемі підключення пристрою не задіяно. Він виконує захисну функцію, відключаючи блок живлення при виникненні струму витоку, незалежно від того, заземлені споживачі чи ні.

А ось використання заземлення зовсім не буде порушенням. При пошкодженні ізоляції виникає витік, але вона йде в «грунт», знижуючи потенціал на корпусі електроприладу. Різниця між силою струму на вході (фазному провіднику) і на нульовому проводі все одно залишається. Пристрій «відчуває» цю різницю і відключає блок живлення. Таким чином, захисна функція буде виконуватися в будь-якому випадку.

Якщо немає захисту

Експлуатація незаземлених пристроїв може привести до трагедії в разі пошкодження ізоляції і «поломки» на кузові. Установка грунту знижує ризик, але не усуває його повністю. Якщо цілісність заземлювального проводу буде порушена і пошкодження вчасно не помічені і усунені, людина може потрапити під напругу. Установка УЗО, на відміну від Заземлення, гарантовано захистить домашню електричну мережу. Не варто нехтувати безпекою.
