Принцип роботи системи чиллер-фанкойл дещо відрізняється від іншого кліматичного обладнання. Він має свої особливості, які роблять чиллери незамінними в багатьох сферах. Деяку конкуренцію їм можуть скласти прецизійні кондиціонери, але вони мають інше призначення.
Схема роботи системи чиллер-фанкойл заснована на передачі теплової енергії, як в кондиціонерах і теплових насосах. Але він має ряд конструктивних особливостей і широкий спектр застосування. Вже зараз для будинку можна встановити чиллер-фанкойл, хоча ще кілька років тому таке обладнання вважалося промисловим.
Чиллер-фанкойл – що це таке?
З англійської мови терміни «чиллер» і «фанкойл» переводяться як «холодильник, кулер» і «вентилятор з теплообмінником, змійовик».
Складовими частинами системи є:
- Чиллер;
- Насосна станція;
- Магістральна проводка (трубопроводи);
- Холодоагент;
- Охолоджуюча рідина;
- Система автоматичного регулювання;
- Фанкойли (вентилятор ближче).
У чиллері відбувається теплообмін між холодоагентом і навколишнім повітрям. Залежно від режиму роботи він може віддавати або отримувати теплову енергію. Холодоагент охолоджує або нагріває теплоносій.
В якості холодоагенту в чиллерах використовуються фреони різних марок. Вони не взаємозамінні, у кожної моделі і марки є свій фреон.

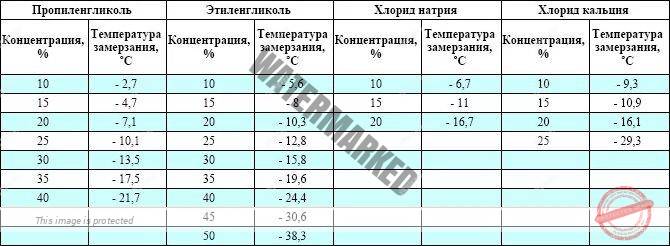

Теплоносієм є вода, або антифриз – суміш води з етиленгліколем або пропіленгліколем. Рідше в якості добавки використовується хлорид натрію (кухонна сіль) і хлорид кальцію. Залежно від їх концентрації змінюється температура замерзання суміші.
Насосна станція забезпечує перекачування рідини і забезпечення робочого тиску в магістралі. Зазвичай він підключається до накопичувального бака, запас теплоносія згладжує температурні перепади в системі.
Через основну проводку нагрітий або охолоджений теплоносій надходить в фанкойли, за допомогою яких регулюється температура в приміщеннях.
Робота системи чиллер-фанкойл регулюється автоматикою. З її допомогою регулюється режим роботи, робоча температура, контролюються показники системи.
- конденсаторний вентилятор;
- Конденсатор;
- Реле тиску;
- Канальне реле;
- Накопичувальний бак;
- Випарник (пластинчастий теплообмінник);
- Компресорні;
види чиллерів
Чиллери можна розділити за кількома характеристиками:
- Наявність режиму обігріву;
- тип теплообміну конденсатора;
- Виконання (спліт або моноблок);
- Віяловий тип.
Системи кондиціонування та опалення з фанкойлами призначені для охолодження та обігріву приміщень. У деяких сферах застосування обладнання повинно працювати тільки для охолодження, тому функція підігріву передбачена не у всіх моделях. Вартість моделі з функцією підігріву вище, ніж у аналогічної без неї.
Більшість чиллерів отримують і виділяють теплову енергію в повітря. Є моделі, які використовують воду в якості робочого середовища. Коштують вони дешевше перших, але для установки конденсатора потрібно джерело проточної води або її подача.
За типом теплообмінника розрізняють моноблоки і окремі системи. У моноблоці всі вузли агрегату збираються в одному корпусі. В окремій системі конденсатор і вентилятор знімаються окремо і з’єднуються з основним блоком фреоновими лініями.
Окрема система дозволяє встановити основний блок в приміщенні, що спрощує його обслуговування і ремонт. В окремій системі теплоносієм може бути звичайна вода без етиленгліколю – ризику замерзання немає, все трубопроводи знаходяться в приміщенні.
У чиллерах з повітряним конденсатором використовується вентилятори двох типів – звичайні осьові або відцентрові. Наявність відцентрового вентилятора дозволяє встановлювати обладнання в приміщенні, подача і відведення повітря здійснюється по вентиляційних каналах. Осьові вентилятори коштують дешевше, але нижче по продуктивності, оснащене ними обладнання можна встановлювати тільки на відкритому повітрі.
Крім звичайних, є схожий за функціями, але різний за пристроєм варіант – абсорбція. Принцип роботи абсорбційного чиллера дозволяє економити на електриці, так як в ньому використовуються фізичні процеси поглинання речовин. Такі агрегати доцільно використовувати для рекуперації надлишку тепла або холоду.
Чиллер-фанкойл: принцип роботи системи
Розглянемо, як працює система обігріву приміщень. У режимі охолодження він виконує аналогічні функції, але в зворотному, оборотному режимі.
експлуатація чиллера
Вентилятор направляє потік повітря на конденсатор, в якому міститься охолоджений фреон. Холодоагент нагрівається і передається компресору.
Компресор стискає холодоагент (в залежності від моделі можлива повна або часткова конденсація). Температура фреону підвищується, це за допомогою насоса закачується в накопичувальний бак, де нагріває теплоносій.
Холодоагент охолоджується і переходить у випарник, де його тиск падає, з рідкого агрегатного стану переходить в газоподібний стан і повертається в конденсатор.
Призначення чиллера – забезпечити охолодження або нагрівання холодоагенту (фреону, фреону). А ще він буде охолоджувати або нагрівати воду або антифриз, який буде теплоносієм або теплоносієм для фанкойлів.
Робота фанкойлів
Теплоносій надходить в насосну станцію, яка підтримує тиск в системі. Через основну проводку насос накачує його на фанкойли.
У фанкойлах тепло тепло віддає повітря і повертається по окремому трубопроводу на насосну станцію.
При використанні канальних фанкойлів можна забезпечити однаковий температурний режим в різних приміщеннях. Таке обладнання прогріває повітря в вентиляційному коробі, який може розгалужуватися і вести в кілька приміщень.
Варіанти з різним пристроєм фанкойлів передбачають установку в окремих приміщеннях. На великих площах їх можна встановити кілька для забезпечення рівномірного прогріву або охолодження.
Детальніше читайте в статтях:
Види фанкойлів, їх відмінності та особливості;
Фанкойли: що це таке, їх принцип роботи і особливості.
Схеми роботи чиллера-фанкойла
У цьому розділі ми розглянемо схеми підключення чиллера з виносним і вбудованим конденсатором. На них ви побачите можливість підключення додаткових систем.
Так як чиллер є універсальною холодильною машиною, його можна використовувати для різних цілей. Наприклад – підключити до нього теплу підлогу або радіаторне опалення.
Схема для чиллера з вбудованим конденсатором виглядала абсолютно однаково, але точки 1 і 2 були б об’єднані. Іноді для більшої енергоефективності в систему включають градирню.
Схема роботи системи чиллер-фанкойл з виносним конденсатором
- Конденсатор;
- Чиллер з водяним теплообмінником;
- Буферна ємність;
- Контролери;
- Основний для холодоагенту;
- Головна для води або антифризу;
- Установка для обробки повітря;
- Припливна вентиляція;
- Фанкойли;
- Тепла підлога.
Чиллер-фанкойл або кондиціонери?
Спліт і мульти-спліт – традиційні системи кондиціонування для невеликих приміщень і будівель. Існують малопродуктивні системи чиллер-фанкойл, які можуть замінити кондиціонер 18 000 BTU. Детальніше про моделі чиллерів і цінах можна дізнатися в цьому інтернет-магазині. У чому їх відмінності і переваги?
До чиллера можна підключити будь-яку кількість фанкойлів, відповідне його продуктивності. Аналогом такої системи є багатозонні (мульти-спліт) кондиціонери.
Основний чиллерний агрегат можна розмістити на даху або в підвалі, де він буде легкодоступний для обслуговування і ремонту і прихований від сторонніх. Зовнішній блок кондиціонера встановлений на фасаді будівлі, доступ до нього утруднений.
Кондиціонери потребують частої діагностики, профілактики та ремонту. Вони з більшою ймовірністю виходять з ладу, менш зносостійкі і мають меншу енергоефективність.
Температурний режим кондиціонерів нижче, що позначається на споживанні електроенергії при роботі на опалення взимку і охолодження влітку.
Для роботи системи чиллер-фанкойл необхідна прокладка більшої довжини ліній, ніж для кондиціонерів. Збільшується вартість монтажних робіт.
При поломці одного зовнішнього блоку кондиціонера без охолодження або обігріву залишиться одне або кілька приміщень, а не вся будівля.
Для роботи кондиціонерів між зовнішнім і внутрішнім блоками прокладена магістраль з фреоном. Коли він обламається, холодоагент випаровується і потрібна заправка. При пошкодженні трубопроводів, що ведуть до фанкойлів, досить заповнити запас води в накопичувальному баку.
Чиллери мають більш тривалий термін служби, ніж кондиціонери, в комплектації використовуються якісні деталі, дистриб’ютори і виробники дають тривалий гарантійний термін.
Застосування систем чиллер-фанкойл
У другій половині ХХ століття таке обладнання встановлювалося на промислових підприємствах і організаціях, вони забезпечували охолодження на станціях метро.
Ближче до кінця другого тисячоліття чиллери стали встановлювати для опалення та охолодження офісних і житлових будинків, торгових центрів, в місцях великого скупчення людей (кінотеатрах, театрах, концертних залах).
Зараз системи чиллер-фанкойли стали ближче до середньостатистичного споживача, їх монтують в приватних будинках. Висока продуктивність і ряд інших якостей сприяють їх поширенню.
У майбутньому не виключено, що вони замінять традиційні кондиціонери і стануть таким же елементом новобудов, як і зараз – радіатори і утеплені фасади.
У статті ми постаралися максимально повно розповісти про те, що собою являє система чиллер-фанкойл і в чому полягає її принцип роботи. Якщо у вас залишилися питання або ви хочете поділитися своєю думкою – залишайте їх в коментарях. Не забудьте поділитися публікацією в соціальних мережах
